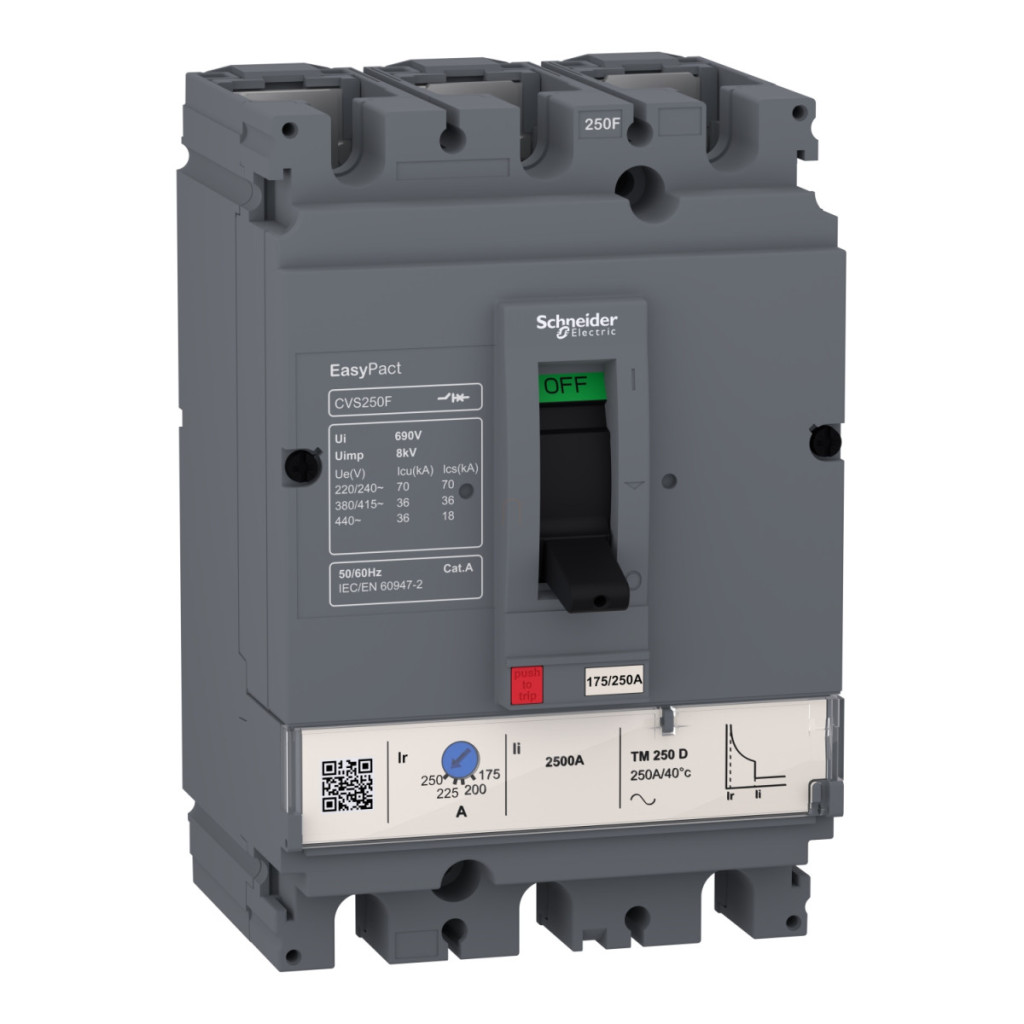

Schneider Electric EasyPact CVS - LV525333 - CVS250F (36 kA) 3P3D TM250D

Număr de poli: 3

Protecție: IP40

Lățime: 140 mm

Lungime: 190 mm

Înălțime: 110 mm

Va ajunge la tine: 4-7 zile lucrătoare

Schneider Electric EasyPact CVS - LV525333 - CVS250F (36 kA) 3P3D TM250D

Name: Schneider Electric EasyPact CVS - LV525333 - CVS250F (36 kA) 3P3D TM250D
Brand: Schneider Electric Zrt.
SKU: 3606480238390
Price: 1927.31 RON
Availability: InStock

1 927,31 RON

Va ajunge la tine: 4-7 zile lucrătoare

Din stoc extern, livrabil până la 4-7 zile lucrătoare: mai mult de 1000 bucată.

Dorești reducere?

👀Click la produse asemănătoare!

Schneider Electric EasyPact CVS

Întrerupătorul compact EasyPact CVS250F este soluția de protecție a circuitelor de înaltă calitate oferită de Schneider Electric, fiind alegerea perfectă pentru sistemele de distribuție industriale și comerciale. Acest întrerupător compact cu 3 poli (3P3D) are un curent nominal de 250 A și o capacitate remarcabilă de întrerupere a scurtcircuitelor de 36 kA la 415 V c.a., oferind o protecție eficientă a rețelelor atât împotriva suprasarcinii, cât și a scurtcircuitelor. Întrerupătorul EasyPact CVS250F, cu numărul de articol LV525333, este echipat cu un declanșator termomagnetic (TM-D), care oferă protecție dublă: protecția termică (reglabilă între 175 și 250 A) oferă o protecție fiabilă împotriva suprasarcinii, în timp ce protecția magnetică protejează împotriva scurtcircuitelor cu o valoare de declanșare fixă de 2500 A. Declanșarea cu întârziere lungă (Ir) este reglabilă în intervalul 0,7-1 × In, permițând adaptarea flexibilă la cerințele echipamentului protejat. Întrerupătorul funcționează la o frecvență de rețea de 50/60 Hz și aparține categoriei de utilizare „A”. Întrerupătorul compact CVS250F are un design extrem de robust, susținut de o durată de viață de 20.000 de cicluri de comutare mecanică și 10.000 de cicluri de comutare electrică. Dispozitivul are o tensiune nominală de impuls de 8 kV, în conformitate cu EN/IEC 60947-2. Capacitatea de întrerupere de funcționare (Ics) a întrerupătorului este de 18 kA la 440 V c.a., 36 kA la 380/415 V c.a. și impresionanta valoare de 70 kA la 220/240 V c.a. Aceste valori asigură funcționarea fiabilă a întrerupătorului chiar și în cele mai extreme condiții de scurtcircuit. Schneider Electric EasyPact CVS250F are dimensiuni compacte: 105 mm lățime, 86 mm adâncime și 161 mm înălțime, ceea ce permite instalarea în dulapuri de distribuție, economisind spațiu. Întrerupătorul este acționat prin comutare și are conexiuni pe panoul frontal atât în partea superioară, cât și în partea inferioară. Conexiunea se realizează cu borne cu șurub cu un pas de cablare de 35 mm. Gradul de protecție IP40 oferă o protecție adecvată împotriva prafului și a altor contaminanți. Întrerupătorul poate fi utilizat la temperaturi ambientale cuprinse între -25 și +70 °C, ceea ce îl face fiabil în majoritatea mediilor industriale și comerciale. Seria EasyPact CVS face parte din gama de produse recunoscute în industrie a Schneider Electric, care s-a dovedit la nivel mondial în domeniul protecției rețelelor de distribuție.

Date tehnice Schneider Electric EasyPact CVS

Caracteristici generale

Familia de produse: EasyPact

Tipul familiei de produse: EasyPact CVS100...250

Denumirea produsului: EasyPact CVS

Denumirea scurtă a dispozitivului: CVS250F

Tipul produsului sau al componentei: Întrerupător de circuit

Aplicația dispozitivului: Distribuție

Descrierea polilor: 3P

Descrierea polilor protejați: 3D

Protecție împotriva defectelor la împământare (accesoriu Vigi): Niciuna

Caracteristici electrice

Curent nominal [In]: 250 A la 40 °C

Tip rețea: CA

Categorie de utilizare: Categoria A

Capacitate de rupere [Icu]: 36 kA Icu 440 V c.a. 50/60 Hz (conform IEC 60947-2)

Capacitate de rupere: 36 kA Icu 380/415 V AC 50/60 Hz (conform IEC 60947-2)

Capacitate de rupere: 70 kA Icu 220/240 V c.a. 50/60 Hz (conform IEC 60947-2)

Denumirea unității de declanșare: TM-D

Tehnologia unității de declanșare:Termomagnetică Curent nominal al unității de declanșare: 250 A la 40 °C Tip de protecție: Protecție la suprasarcină (termică), Protecție la scurtcircuit (magnetică) Date suplimentare Tensiune nominală de impuls [Uimp]: 8 kV conform EN/IEC 60947-2

Frecvența rețelei: 50/60 Hz

Cod capacitate de rupere: F

Capacitate nominală de rupere [Ics]: 18 kA 440 V c.a. 50/60 Hz (conform IEC 60947-2)

Capacitate nominală de întrerupere: 36 kA 380/415 V c.a. 50/60 Hz (conform IEC 60947-2)

Capacitate nominală de rupere: 70 kA 220/240 V c.a. 50/60 Hz (conform IEC 60947-2)

Durată de viață mecanică: 20.000 de cicluri

Durată de viață electrică: 10.000 de cicluri 415 V In (conform IEC 60947-2)

Tip de acționare: Pârghie

Interval de reglare a protecției termice: 175...250 A

Tip de reglare a declanșării cu întârziere lungă Ir: Reglabil

Interval de reglare a declanșării cu întârziere lungă: 0,7...1 x In

Tip de reglare a întârziere de declanșare cu întârziere lungă: Fixă

Tip de reglare a declanșării instantanee Ii: Fixă

Interval de reglare a declanșării instantanee: 2500 A

Indicator de poziție contact: Da

Caracteristici fizice și cablare

Bază de montare: Panou posterior

Metodă de montare: Fixă

Conexiune superioară: Panou frontal

Conexiune inferioară: Panoul frontal

Conexiuni - terminale: Conexiune cu șurub

Distanță de conectare: 35 mm

Cod de compatibilitate: CVS250

Lățime: 105 mm

Adâncime: 86 mm

Înălțime: 161 mm

Condiții de mediu

Standarde: EN 60947-2, IEC 60947-2

Certificări produs: IEC, GOST

Clasa de protecție împotriva șocurilor electrice: Clasa II

Gradul de poluare: 3 conform IEC 60664-1

Grad de protecție IP: IP40

Temperatura ambiantă în timpul funcționării: -25...70 °C

Temperatura ambiantă în timpul depozitării: -50...85 °C

Date

Număr de poli

Protecție

IP40

Lățime

140 mm

Lungime

190 mm

Înălțime

110 mm

EAN prezentat

3606480238390

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

35 rue Joseph Monier, 92500 Rueil Malmaison - Franța

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

1,935 kg/bucată

Numar articol

3606480238390
