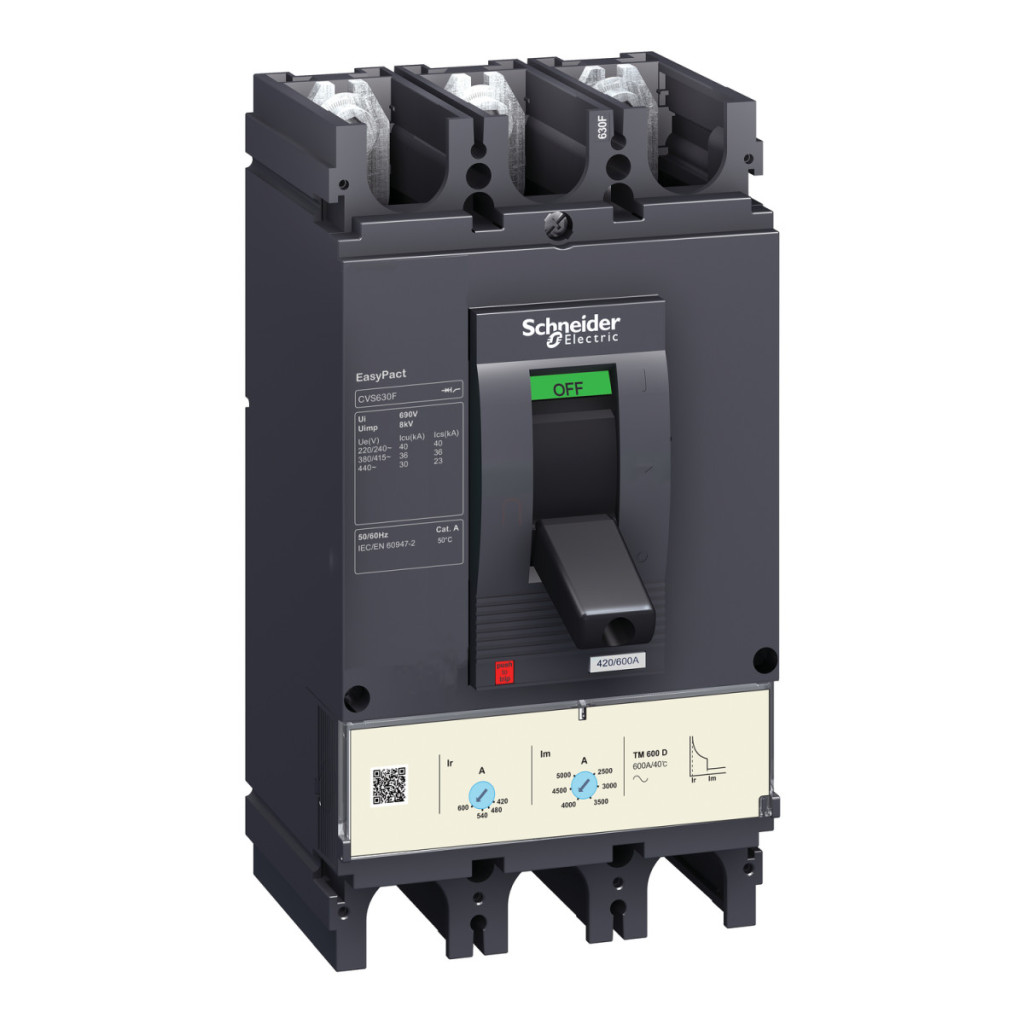

Schneider Electric EasyPact CVS - LV563306 - CVS630F (36 kA) 3P3D TM600D
Planifică-ți inteligent comanda! Cumpără orice produse de o valoare mai mare și beneficiezi de reduceri la toate! Mai multe informații...
Specificații tehnice Schneider Electric EasyPact CVS
Caracteristici principale
Gama de produse: EasyPact
Detalii despre gama de produse: EasyPact CVS400...630
Denumirea produsului: EasyPact CVS
Denumire scurtă a dispozitivului: CVS630F
Cod articol: LV563306
Tipul produsului: Întrerupător compact
Aplicație: Distribuție
Caracteristici electrice
Descrierea polilor: 3P
Descrierea polilor protejați: 3D
Protecție la scurtcircuit la pământ (accesoriu Vigi): Nu
Intensitate nominală [In]: 600 A la 40 °C
Tipul rețelei: CA
Categoria de utilizare: Categoria A
Capacitate de întrerupere [Icu]: 40 kA Icu 220/240 V CA 50/60 Hz (conform IEC 60947-2)
36 kA Icu 380/415 V CA 50/60 Hz (conform IEC 60947-2)
30 kA Icu 440 V CA 50/60 Hz (conform IEC 60947-2)
Denumirea unității de declanșare: TM-D
Tehnologia unității de declanșare: Termic-magnetic
Intensitatea nominală a curentului unității de declanșare: 600 A la 40 °C
Tipul protecției: Protecție la scurtcircuit (magnetică)
Protecție la suprasarcină (termică)
Caracteristici suplimentare
Rezistență nominală la tensiune de impuls [Uimp]: 8 kV conform EN/IEC 60947-2
Frecvența rețelei: 50/60 Hz
Cod capacitate de întrerupere: F
Capacitate nominală de întrerupere în funcționare [Ics]: 40 kA 220/240 V CA 50/60 Hz (conform IEC 60947-2)
36 kA 380/415 V CA 50/60 Hz (conform IEC 60947-2)
23 kA 440 V CA 50/60 Hz (conform IEC 60947-2)
Durată de viață mecanică: 15000 de cicluri
Durată de viață electrică: 4000 de cicluri la 415 V In (conform IEC 60947-2)
Tipul de comandă: Comutator basculant
Interval de reglare a protecției termice: 420...600 A
Tipul de reglare a întârzierii lungi Ir: Reglabil
Interval de reglare a întârzierii lungi: 0,7...1 x In
Tipul de reglare a întârzierii lungi: Fix
Tipul de reglare a declanșării instantanee Ii: Reglabil
Interval de reglare a declanșării instantanee: 4...8 x In
Indicator de poziție contact: Da
Instalare, dimensiuni
Element de fixare: Placă de bază
Mod de fixare: Fixat
Conexiune superioară: Față
Racordare inferioară: Față
Racorduri - cleme: Racord cu șurub
Distanță de racordare: 45 mm
Cod de compatibilitate: CVS630
Lățime: 140 mm
Adâncime: 110 mm
Înălțime: 255 mm
Condiții de mediu
Standarde: EN 60947-2
IEC 60947-2
Certificări de produs: IEC
GOST
Clasa de protecție la atingere: Clasa II
Nivel de poluare: 3 conform IEC 60664-1
Grad de protecție IP: IP40
Interval de temperatură a mediului în timpul funcționării: -25...70 °C
Intervalul de temperatură a mediului înconjurător în cazul depozitării: -50...85 °C
