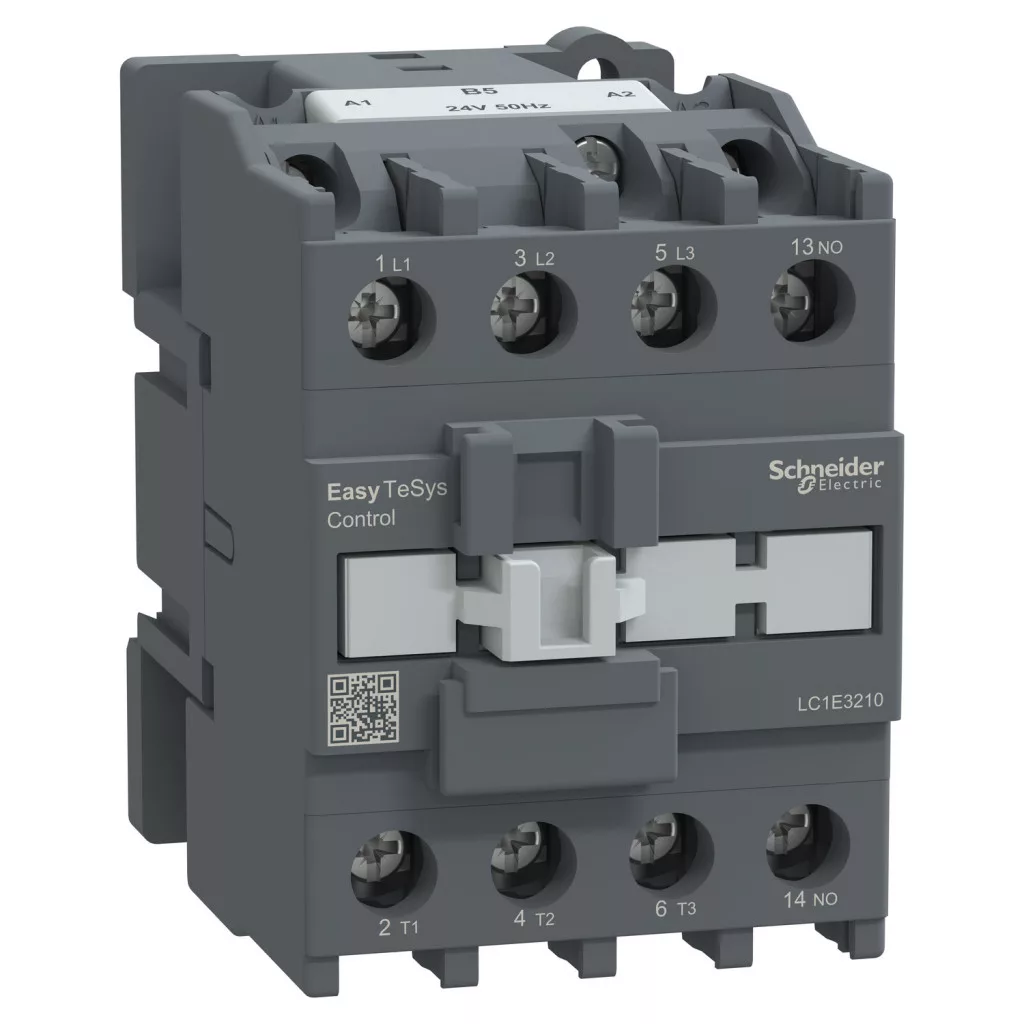

Schneider Electric Easypact TVS - LC1E3210B5 - contactor magnetic 32 A, 1 NO, 24 V c.a.
Planifică-ți inteligent comanda! Cumpără orice produse de o valoare mai mare și beneficiezi de reduceri la toate! Mai multe informații...
Contactorul LC1E3210B5 oferă performanțe remarcabile în aplicațiile de comandă a motoarelor. Poate fi utilizat pentru motoare de diferite puteri: pentru motoare de 7,5 kW la 220/230 V c.a. și pentru motoare de 15 kW la tensiuni de 380/400 V c.a., 415/440 V c.a., 500 V c.a. și 660/690 V c.a. În intervalul 660-690 V c.a., este adecvat chiar și pentru controlul motoarelor de până la 18,5 kW. Tensiunea maximă de funcționare a dispozitivului este <= 690 V c.a. 50/60 Hz, iar acesta suportă un curent termic convențional în aer liber de 50 A la 55 °C.
Contactorul magnetic are proprietăți electrice excelente, inclusiv o capacitate nominală de pornire de 416 A la 440 V c.a., o capacitate nominală de întrerupere de 272 A la 440 V, precum și capacitatea de a gestiona curenți de scurtcircuit de diferite durate (260 A timp de 10 secunde, 138 A timp de 60 de secunde, 60 A timp de 600 de secunde). Impedanța medie este de 2,5 mOhm la 50 A și 50 Hz, iar pierderea de putere este de 2 W pe pol în modurile de funcționare AC-3 și 5 W în modul AC-1. Tensiunea de izolație este de 690 V conform standardului IEC 60947-4-1, iar categoria de supratensiune este III.
Produsul este extrem de durabil, fapt demonstrat de durata de viață mecanică de 8 milioane de cicluri și cea electrică de 1 milion de cicluri (categoria AC-3, respectiv 350 000 de cicluri în categoria AC-1). Timpul de funcționare este de 12-22 ms la închidere și de 4-19 ms la deschidere, iar frecvența maximă de funcționare este de 1800 de cicluri/oră la 60 °C. În ceea ce privește conexiunile, dispozitivul este prevăzut cu borne cu șurub, care acceptă diferite secțiuni și tipuri de cabluri: pentru circuitul de alimentare, cabluri flexibile de 1-6 mm² fără capăt de cablu, 1,5-10 mm² cu capăt de cablu flexibil și 1,5-10 mm² pentru cabluri rigide, în timp ce în circuitul de comandă se pot conecta cabluri flexibile și rigide de 1-4 mm².
Produsul are caracteristici de mediu excelente, cu grad de protecție IP2X conform IEC 60529 și o temperatură de funcționare cuprinsă între -5 și +55 °C. Poate fi utilizat chiar și la o altitudine de până la 3000 de metri deasupra nivelului mării, fără scăderea performanței. Dispozitivul are dimensiuni compacte: 84 mm înălțime, 56 mm lățime și 86 mm adâncime, iar greutatea sa netă este de 0,45 kg. LC1E3210B5 respectă cele mai importante standarde internaționale, inclusiv standardele IEC 60947-4-1, IEC 60947-5-1 și IEC 60947-1, și deține certificări EAC și CE, ceea ce garantează calitatea produsului și conformitatea acestuia cu cele mai stricte norme industriale.
Schneider Electric Easypact TVS - LC1E3210B5 - contactor magnetic 32 A 1NO 24 V c.a. - specificații tehnice
Caracteristici principale
Gama de produse: Easy TeSys
Gama de produse: Easy TeSys Control
Tip de produs: Contactor
Denumire scurtă a dispozitivului: LC1E
Aplicație contactor: Comanda motorului, Sarcină ohmică
Categorie de utilizare: AC-3, AC-3e, AC-1
Descrierea polilor: 3P
Tensiune nominală de funcționare: Circuit de putere: <= 690 V CA 50/60 Hz
Curent nominal de funcționare: 32 A (sub 55 °C) <= 440 V CA în circuitul de putere AC-3
Curent nominal de funcționare: 32 A (sub 55 °C) <= 440 V CA în circuit de putere AC-3
Curent nominal de funcționare: 50 A (sub 55 °C) <= 440 V CA în circuit de putere AC-1
Tensiunea circuitului de comandă: 24 V CA 50 Hz
Caracteristici suplimentare
Puterea motorului kW: 7,5 kW la 220/230 V CA la 50/60 Hz
Puterea motorului kW: 15 kW la 380/400 V CA la 50/60 Hz
Puterea motorului kW: 15 kW la 415/440 V CA la 50/60 Hz
Puterea motorului kW: 15 kW la 500 V CA 50/60 Hz
Puterea motorului kW: 15 kW la 660/690 V CA 50/60 Hz
Puterea motorului kW: 18,5 kW la 660...690 V CA 50/60 Hz
Configurație contacte pol: 3 NO
Curent termic convențional în aer liber: 50 A (la 55 °C) în circuitul de putere
Capacitate nominală de pornire: 416 A la 440 V CA în circuitul de putere conform IEC 60947-4-1
Capacitate nominală de întrerupere: 272 A la 440 V în circuitul de putere conform IEC 60947
Curent nominal suportabil pe termen scurt: 260 A la 40 °C - 10 s în circuitul de putere
Curent nominal suportabil de scurtă durată: 138 A la 40 °C - 60 s în circuitul de putere
Curent nominal suportabil de scurtă durată: 60 A la 40 °C - 600 s în circuitul de putere
Impedanță medie: 2,5 mOhm - Ith 50 A 50 Hz în circuitul de putere
Pierdere de putere pe pol: 2 W AC-3
Pierdere de putere pe pol: 5 W AC-1
Tensiune nominală de izolație: 690 V conform IEC 60947-4-1
Categorie de supratensiune: III
Grad de poluare: 3
Tensiune nominală de impuls suportabilă: 6 kV bobina nu este conectată la circuitul de putere conform IEC 60947
Durată de viață mecanică: 8000000 de cicluri
Durată de viață electrică: 1 000 000 de cicluri AC-3
Durată de viață electrică: 350 000 de cicluri AC-1
Tipul circuitului de comandă: AC 50 Hz
Compoziția contactului auxiliar: 1 NO
Caracteristici de mediu
Grad de protecție IP: IP2X conform IEC 60529
Temperatura admisibilă a mediului înconjurător: -20...70 °C la Uc
Temperatura ambiantă admisă în jurul dispozitivului: -60...80 °C depozitare
Temperatura ambiantă admisă în jurul dispozitivului: -5...55 °C în timpul funcționării
Altitudine de funcționare: 3000 m fără scăderea performanței
Rezistență la foc: 850 °C conform IEC 60695-2-1
Caracteristici fizice
Înălțime: 84 mm
Lățime: 56 mm
Adâncime: 86 mm
Greutate netă: 0,45 kg
