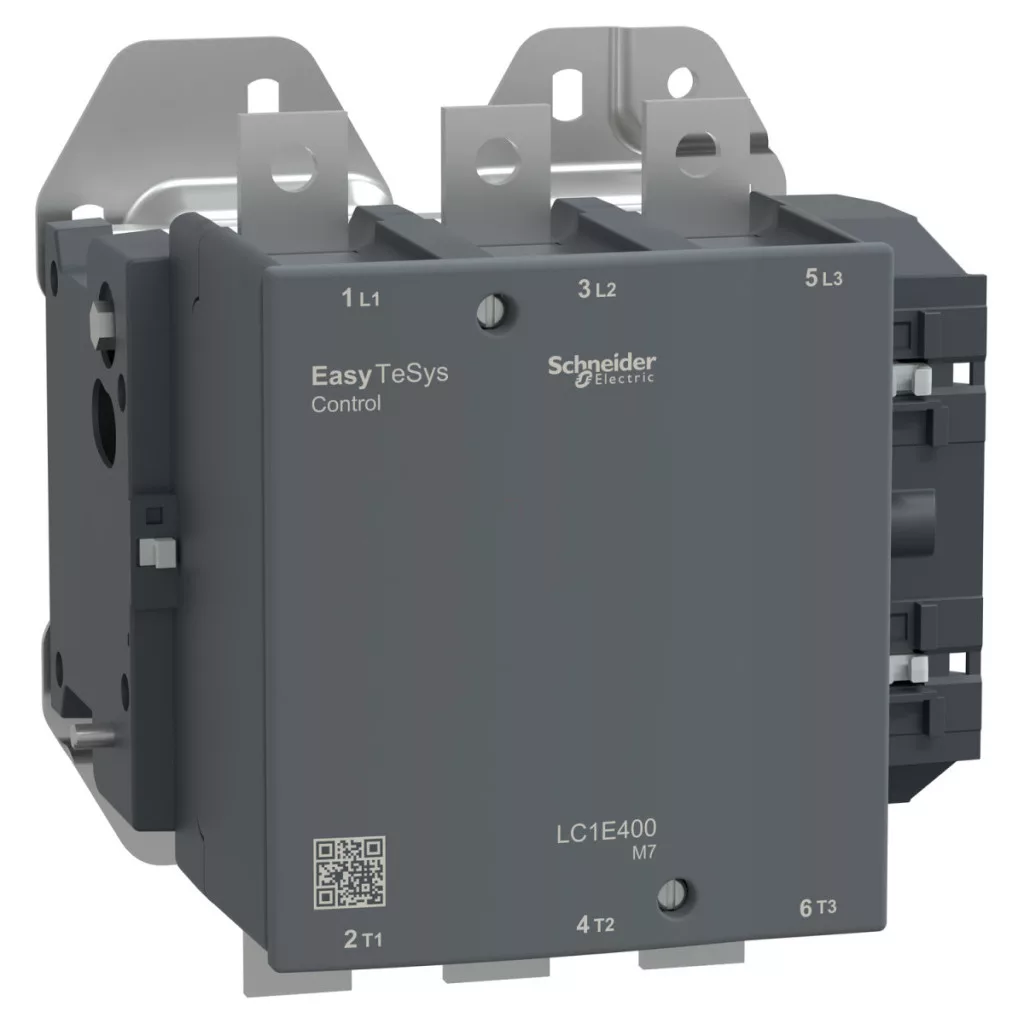

Contactorul LC1E400M7 din seria Easy TeSys Control de la Schneider Electric este un element de comandă industrial extrem de fiabil și versatil, conceput în special pentru aplicații de comandă a motoarelor și pentru comutarea sarcinilor rezistive. Acest contactor cu 3 poli și configurație 3NO este alegerea ideală pentru controlul echipamentelor industriale de mare putere, unde fiabilitatea și durabilitatea ridicate sunt cerințe esențiale.
Modelul LC1E400M7 asigură un curent nominal de funcționare de 400 A în categoria de utilizare AC-3 și de 330 A în categoria AC-3e, ambele la o tensiune <= 440 V c.a. și la o temperatură a mediului sub 55 °C. În categoria AC-1, acesta poate comuta curenți de până la 500 A la temperaturi sub 40 °C. Circuitul de comandă funcționează cu o alimentare de 220 V CA 50/60 Hz, ceea ce asigură o compatibilitate extinsă în majoritatea mediilor industriale. Contactorul oferă performanțe remarcabile, fiind capabil să comute o putere a motorului de până la 280 kW în rețeaua de 660/690 V CA, dar produce valori impresionante și la niveluri de tensiune mai mici: 110 kW la 220/230 V CA, 200 kW la 380/400 V CA, la 415 V c.a. 220 kW, la 440 V c.a. 250 kW, precum și la 500 V c.a. 257 kW putere a motorului.
Printre specificațiile tehnice se remarcă capacitatea de pornire de 4000 A la tensiunea de 440 V c.a. (conform IEC 60947-4-1), precum și capacitatea de întrerupere de 3200 A la tensiunea de 440 V (conform IEC 60947). Rezistența la curent de scurtă durată (Icw) a dispozitivului este de 3600 A timp de 10 secunde la 40 °C. Conexiunile sale sunt flexibile: circuitul principal poate fi conectat cu ochiuri de cablu sau șine, în timp ce circuitul de comandă dispune de borne cu șurub. Cuplul de strângere al circuitului principal este de 35 Nm, iar al circuitului de comandă de 1,2 Nm. LC1E400M7 se mândrește cu o durată de viață mecanică remarcabilă: 4.000.000 de cicluri de comutare, în timp ce durata de viață electrică este de 250.000 de cicluri în categoria AC-1 și de 600.000 de cicluri în categoria AC-3. Intervalul de temperatură al contactorului este, de asemenea, remarcabil: -5...55 °C temperatură de funcționare, -20...70 °C temperatură de operare și -60...80 °C temperatură de depozitare.
Contactorul LC1E400M7 are dimensiuni compacte: 375 mm înălțime, 213 mm lățime și 219 mm adâncime, ceea ce facilitează instalarea cu economie de spațiu în dulapuri de comandă sau în alte medii industriale. Robustețea sa mecanică este, de asemenea, remarcabilă: în stare deschisă, rezistență la vibrații de 1,5 Gn între 5 și 300 Hz și rezistență la șocuri de 6 Gn până la 11 ms, în timp ce în stare închisă, rezistență la vibrații de 5 Gn între 5 și 300 Hz și rezistență la șocuri de 15 Gn până la 11 ms. Gradul de protecție al dispozitivului este IP00 conform IEC 60529, astfel încât, fără carcasă de protecție, nu este adecvat pentru protecția împotriva contactului direct. LC1E400M7 este conform cu standardele IEC 60947-4-1, IEC 60947-5-1 și IEC 60947-1, deține certificări EAC și CE, ceea ce asigură conformitatea cu normele internaționale și aplicabilitatea pe piețele globale.
Caracteristici tehnice ale contactorului Schneider Easy TeSys Control LC1E400M7
Date generale
Gama de produse: Easy TeSys
Seria de produse: Easy TeSys Control
Tipul produsului: Contactor
Abreviere: LC1E
Aplicație: Comanda motorului, Sarcină rezistivă
Categorie de utilizare: AC-3, AC-3e, AC-1
Descrierea polilor: 3P
Caracteristici electrice
Tensiune nominală de funcționare [Ue]: Circuit de putere: <= 690 V CA 50/60 Hz
Curent nominal de funcționare [Ie]: 400 A (< 55 °C) <= 440 V AC pentru circuitul de putere AC-3
Curent nominal de funcționare [Ie]: 330 A (< 55 °C) <= 440 V AC pentru circuitul de putere AC-3e
Curent nominal de funcționare [Ie]: 500 A (< 40 °C) <= 440 V CA pentru circuit de putere AC-1
Tensiunea circuitului de comandă [Uc]: 220 V CA 50/60 Hz
Puterea motorului
Puterea motorului: 110 kW 220/230 V CA 50/60 Hz
Puterea motorului: 200 kW 380/400 V CA
Puterea motorului: 220 kW 415 V CA
Puterea motorului: 250 kW 440 V CA
Puterea motorului: 257 kW 500 V CA
Puterea motorului: 280 kW 660/690 V CA
Caracteristici contact
Compoziția contactelor: 3 NO
Curent termic convențional în aer liber [Ith]: 500 A (40 °C) pentru circuitul de putere
Capacitate nominală de pornire [Irms]: 4000 A pentru circuit de putere de 440 V CA conform IEC 60947-4-1
Capacitate nominală de întrerupere: 3200 A pentru circuit de putere de 440 V conform IEC 60947
Intensitate nominală de curent de scurtă durată [Icw]: 3600 A pentru circuitul de putere la 40 °C - 10 s
Date de protecție și electrice
Valoarea nominală a siguranței: 10 A gG <= 690 V pentru circuitul de comandă de tip 1 conform IEC 60947-5-1
Valoarea nominală a siguranței: 630 A gG <= 690 V coordonare de tip 1 pentru circuitul de putere
Impedanță medie: 0,26 mOhm - Ith 500 A 50 Hz pentru circuitul de putere
Dispersie de putere pe pol: 42 W AC-3
Dispersie de putere pe pol: 65 W AC-1
Tensiune nominală de izolație [Ui]: 690 V conform IEC 60947-4-1
Rezistență nominală la tensiune de impuls [Uimp]: 8 kV bobină neconectată la circuitul de putere conform IEC 60947
Caracteristici circuit de comandă
Tipul circuitului de comandă: CA 50/60 Hz
Limite de tensiune circuit de comandă: 0,85...1,1 Uc (-5…55 °C): de funcționare 50/60 Hz
Limite de tensiune ale circuitului de comandă: 0,35...0,5 Uc (-5…55 °C): de eliberare 50/60 Hz
Putere de pornire: 1075 VA 50 Hz cos phi 0,9 (la 20 °C)
Putere de pornire: 1075 VA 60 Hz cos phi 0,9 (la 20 °C)
Consum de putere în regim de menținere: 15 VA 50 Hz cos phi 0,9 (la 20 °C)
Consum de putere în regim de menținere: 15 VA 60 Hz cos phi 0,9 (la 20 °C)
Disipare termică: 14 W la circuitul de comandă
Timpuri de funcționare
Timp de funcționare: 100...170 ms la deschidere
Timp de funcționare: 40...75 ms la închidere
Frecvență maximă de comutație: 2400 cicluri/oră la 55 °C
Caracteristici mecanice
Durată de viață mecanică: 4000000 cicluri
Durată de viață electrică: 250000 de cicluri AC-1
Durată de viață electrică: 600000 de cicluri AC-3
Robustețe mecanică: Vibrații contactor deschis (1,5 Gn, 5...300 Hz)
Robustețe mecanică: Șoc contactor deschis (6 Gn până la 11 ms)
Robustețe mecanică: Vibrații contactor închis (5 Gn, 5...300 Hz)
Robustețe mecanică: Șoc cu contactor închis (15 Gn până la 11 ms)
Dimensiuni și greutate
Înălțime: 375 mm
Lățime: 213 mm
Adâncime: 219 mm
Caracteristici de mediu
Standarde: IEC 60947-4-1, IEC 60947-5-1, IEC 60947-1
Certificări ale produsului: EAC, CE
Grad de protecție IP: IP00 conform IEC 60529
Temperatura ambiantă admisă: -20…70 °C la Uc
Temperatura ambiantă admisibilă: -60…80 °C depozitare
Temperatura ambiantă admisibilă: -5…55 °C funcționare
Altitudine de funcționare: 3000 m fără reducere a puterii
Rezistență la foc: 850 °C conform IEC 60695-2-1
