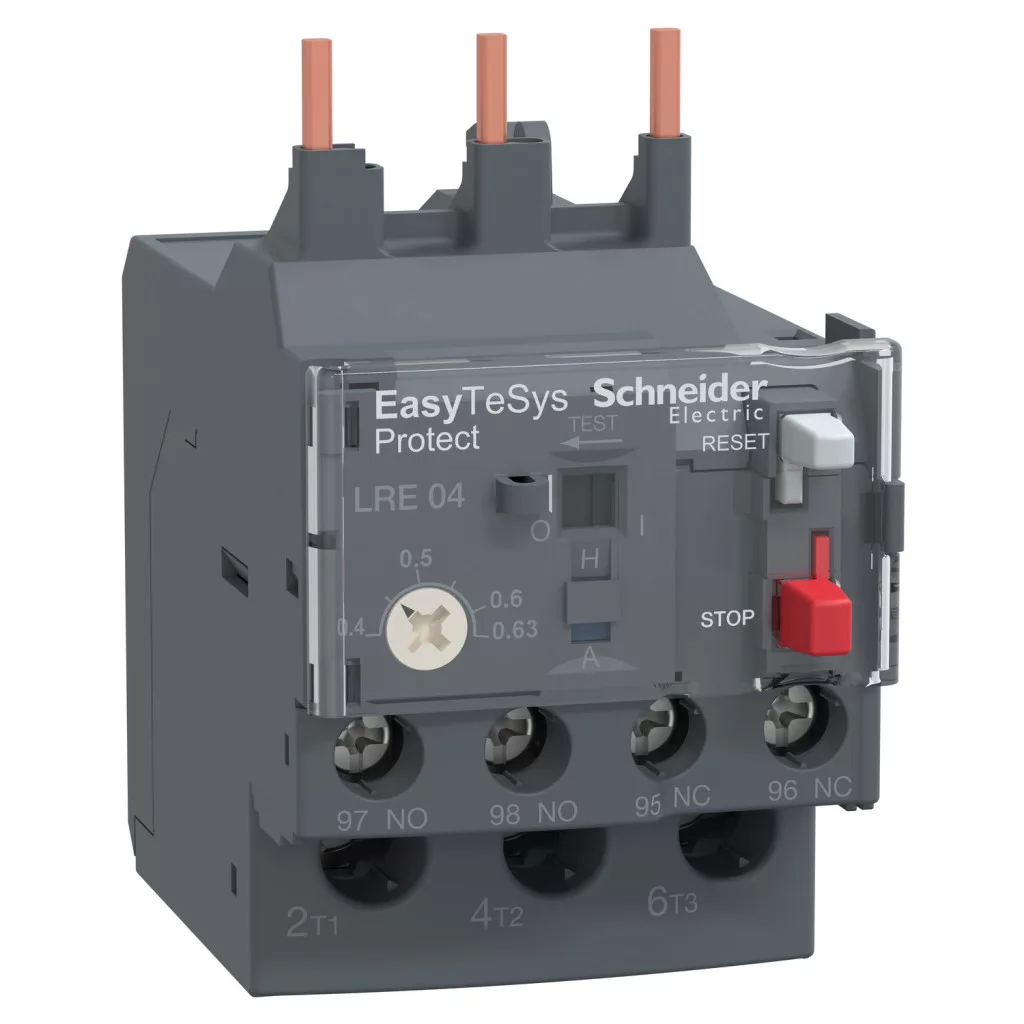

Schneider Electric Easypact TVS - LRE04 - releu de protecție termică 0,4...0,63 A

Lățime: 80 mm

Lungime: 85 mm

Înălțime: 55 mm

Va ajunge la tine: 9-16 zile lucrătoare

Schneider Electric Easypact TVS - LRE04 - releu de protecție termică 0,4...0,63 A

Name: Schneider Electric Easypact TVS - LRE04 - releu de protecție termică 0,4...0,63 A
Brand: Schneider Electric Zrt.
SKU: 3606480329715
Price: 162.54 RON
Availability: InStock

PRV:221,64 RON

162,54 RON

SPECIAL

Va ajunge la tine: 9-16 zile lucrătoare

Reduceri în funcție de valoarea coșului

Planifică-ți inteligent comanda! Cumpără orice produse de o valoare mai mare și beneficiezi de reduceri la toate! Mai multe informații...

Cel mai bun preț disponibil 157,36 RON preț net 130,05 RON

Din stoc extern, livrabil până la 9-16 zile lucrătoare: mai mult de 1000 bucată.

👀Click la produse asemănătoare!

Relé de protecție termică Schneider Electric EasyPact TVS

Reléul de protecție la suprasarcină cu declanșare termică diferențială LRE04, din gama Schneider Electric Easy TeSys Protect, oferă o soluție excelentă pentru protecția fiabilă a motoarelor de mici dimensiuni. Acest dispozitiv din clasa 10A, cu un interval de reglare de 0,4-0,63A, a fost proiectat special pentru a funcționa împreună cu contactorii LC1E06-38, fiind astfel alegerea perfectă pentru aplicații de automatizare industrială și protecție a motoarelor. Funcționarea releului a fost optimizată pentru protecția motorului, cu o atenție specială acordată detectării pierderii de fază. În conformitate cu standardul IEC 60947-4-1, dispozitivul asigură un curent de declanșare de 130% pe două faze, în timp ce a treia fază este la zero. Clasa de protecție la suprasarcină este de 10 A, ceea ce este ideal pentru aplicații industriale generale, unde este importantă protecția rapidă împotriva supraîncălzirii motorului. Pragul de declanșare este exact 1,14 ± 0,06 Ir conform standardului IEC 60947-4-1, asigurând astfel funcționarea precisă a echipamentului protejat. Montarea releului este extrem de flexibilă, deoarece poate fi montat sub contactor, precum și fixat pe placă sau șină cu accesorii speciale. Construcția sa rezistă chiar și la condiții industriale dificile - la șocuri de 6 Gn timp de 11 ms și la vibrații de 3 GN, conform standardelor IEC 60068-2-7 și 60068-2-6. Domeniul de temperatură de funcționare este larg, permițând funcționarea fără scăderea performanței între -20...60 °C conform IEC 60947-4-1, și este adecvat pentru utilizare între -20...70 °C cu scăderea performanței. Funcția de compensare a temperaturii asigură o funcționare stabilă în intervalul -20...60 °C. Este extrem de versatil și în ceea ce privește opțiunile de conectare: în cazul circuitelor de putere, bornele cu șurub acceptă cabluri flexibile de 1,5...6 mm² fără capăt de cablu, cabluri flexibile de 1...4 mm² cu capăt de cablu, precum și cabluri rigide de 1...6 mm². În cazul circuitelor de semnal, se pot conecta cabluri cu secțiune de 1...2,5 mm². Cuplul de strângere recomandat este de 1,7 N.m în ambele cazuri. Releul LRE04 are dimensiuni compacte: 44,5 mm înălțime, 45 mm lățime și 70 mm adâncime. Utilizarea este simplă și intuitivă: butonul roșu de oprire și butonul verde de resetare facilitează operarea, iar indicatorul de declanșare semnalează starea releului. Configurația contactelor auxiliare este 1 NO + 1 NC, iar curentul termic al circuitului de semnalizare, măsurat în aer liber, este de 5 A. Tensiunea nominală de funcționare a releului este de maximum 690 V c.a., tensiunea de izolație este de 690 V conform IEC 60947-4-1, iar rezistența la tensiune de impuls este de 6 kV. Funcționează fiabil în intervalul de frecvență de rețea de 50...60 Hz.

Schneider Electric Easypact TVS - LRE04 - releu de protecție termică 0,4...0,63 A - specificații tehnice

Caracteristici generale

Gama de produse: Easy TeSys

Linie de produse: Easy TeSys Protect

Tipul dispozitivului: Relé de protecție la suprasarcină cu declanșare termică diferențială

Denumire scurtă a produsului: LRE

Aplicație: Protecția motorului

Sensibilitate la pierderea de fază: Curent de declanșare 130% Ir pe două faze, a treia la zero conform IEC 60947-4-1

Culoare: Gri (RAL 7011)

Date tehnice

Compatibilitate produs: LC1E06...38

Tipul rețelei: CA

Frecvența rețelei: 50...60 Hz

Mod de montare: Sub contactor, pe placă sau pe șină cu accesorii speciale

Clasa de declanșare termică: clasa 10A conform IEC 60947-4-1

Funcție de semnalizare: Indicator de declanșare a releului

Interval de reglare a protecției termice: 0,4...0,63 A

Prag de declanșare: 1,14 +/- 0,06 Ir conform IEC 60947-4-1

Robustețe mecanică: Șocuri: 6 Gn până la 11 ms conform IEC 60068-2-7, Vibrații: 3 GN conform IEC 60068-2-6

Compoziția contactului auxiliar: 1 NO + 1 NC

Curent termic convențional în aer liber: 5 A pentru circuitul de semnalizare

Tensiune nominală de funcționare: <= 690 V CA

Valoarea siguranței: 2 A gG pentru circuitul de alimentare, 1 A pentru circuitul de alimentare aM, 5 A pentru circuitul de semnalizare gG

Tensiune nominală de izolație: 690 V conform IEC 60947-4-1

Rezistență nominală la tensiune de impuls: 6 kV

Indicator local: Indicator de declanșare

Butoane de comandă: Buton roșu de oprire, buton verde de resetare

Compensare de temperatură: -20...60 °C

Conectori - cleme

Circuit de alimentare: Cleme cu șurub 1,5...6 mm² - flexibilitate cablu: fără capăt de cablu flexibil

Circuit de alimentare: Bornieră cu șurub 1...4 mm² - flexibilitate cablu: cu capăt de cablu flexibil

Circuit de alimentare: Bornieră cu șurub 1...6 mm² - flexibilitate cablu: fără capăt de cablu compact

Circuit de semnal: Bornieră cu șurub 1...2,5 mm² - cu diverse opțiuni de flexibilitate a cablului

Cuplu de strângere recomandat: Circuit de putere: 1,7 N.m la bornele cu șurub, Circuit de semnal: 1,7 N.m la bornele cu șurub

Caracteristici fizice

Înălțime: 44,5 mm

Lățime: 45 mm

Adâncime: 70 mm

Condiții de mediu

Standarde: IEC 60947-4-1, IEC 60947-5-1

Certificări de produs: IEC, CCC, EAC

Tratament de protecție: TH conform IEC 60068

Grad de protecție IP: IP20 conform IEC 60529

Temperatură de funcționare: -20...60 °C fără scăderea puterii conform IEC 60947-4-1, -20...70 °C cu scăderea puterii

Temperatura de depozitare: -60...80 °C

Rezistență la foc: 850 °C conform IEC 60068-2-1

Rezistență dielectrică: 6 kV la 50 Hz conform IEC 60255-5

Compatibilitate electromagnetică: Rezistență la supratensiune: 6 kV conform IEC 60801-5

Date

Lățime

80 mm

Lungime

85 mm

Înălțime

55 mm

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Manual de utilizare

LRE04 használati útmutató letöltése

Magyar nyelvű adatlap

LRE04 adatlap letöltése

Greutate

142 g/bucată

Numar articol

3606480329715
