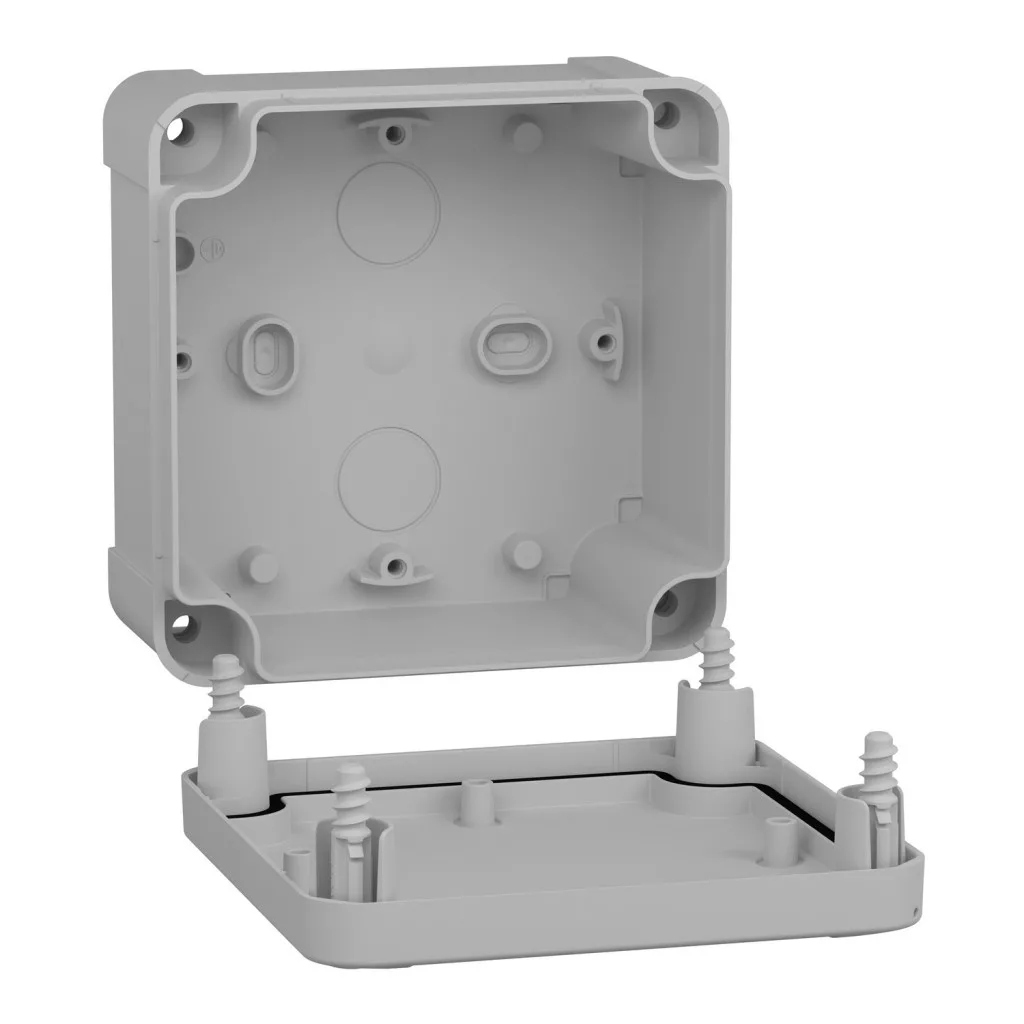

Modelul NSYTBS11116 din seria de cutii de joncțiune industriale PanelSeT TBS de la Schneider Electric este o cutie de joncțiune electrică multifuncțională de calitate superioară, concepută în special pentru aplicații industriale. Această carcasă compactă din plastic ABS de culoare gri (RAL 7035) oferă o soluție perfectă pentru amplasarea și protejarea în condiții de siguranță a diverselor conexiuni electrice, întrerupătoare, unități de control și alte componente. Dimensiunile exterioare ale cutiei NSYTBS11116 sunt de 116×116×62 mm, iar spațiul interior util este de 105×55×105 mm, ceea ce reprezintă dimensiunea ideală pentru amplasarea unor ansambluri electrice mai mici. Un mare avantaj al materialului ABS este că asigură o izolație electrică excelentă, fapt confirmat și de clasa de izolație II. Materialul produsului conține 45% plastic reciclat de origine industrială, ceea ce îl face o alegere ecologică pentru utilizatorii industriali. Construcția cutiei este unică, turnată dintr-o singură bucată, având un capac neted, care poate fi fixat cu șuruburi din plastic. Șuruburile de fixare a capacului sunt de tip reținut, astfel încât nu se pot pierde în timpul asamblării. Capacul poate fi deschis cu ajutorul unor capete de șurub plate amplasate în afara zonei etanșate. Această soluție de construcție facilitează instalarea și întreținerea, asigurând în același timp nivelul de protecție IP66. Protecția IP66 garantează protecție completă împotriva prafului și a jeturilor de apă sub presiune, astfel încât cutia funcționează fiabil chiar și în condiții de exterior. Conformitatea cu standardul NEMA 4.4X este o dovadă suplimentară a fiabilității produsului chiar și în condiții de mediu extreme. Din punct de vedere al protecției mecanice, clasificarea IK07 indică faptul că cutia rezistă la impacturi de până la 2 jouli, ceea ce asigură un nivel adecvat de protecție împotriva impacturilor mecanice care apar în mediul industrial normal. Produsul este conceput pentru montare pe perete, astfel încât poate fi instalat cu ușurință pe diverse suprafețe. Cutia îndeplinește și cerințele testului cu fir incandescent la 650 °C, conform standardului IEC 60695-2-11, ceea ce confirmă proprietățile sale de siguranță la incendiu. Intervalul de temperatură de funcționare este foarte larg: poate fi utilizat între -25 și +60 °C, în timp ce intervalul de temperatură de depozitare este între -15 și +40 °C, astfel încât poate fi utilizat fără probleme în majoritatea mediilor industriale. Produsul deține certificarea TÜV, ceea ce îi consolidează și mai mult fiabilitatea și clasificarea de calitate pe piață. Cutia de joncțiune Schneider Electric NSYTBS11116 este disponibilă în pachete de câte cinci bucăți, fiind alegerea ideală pentru proiecte de anvergură sau pentru menținerea unui stoc de rezervă în mediul industrial.
Schneider Electric Enclosures - NSYTBS11116 - Cutie de joncțiune industrială (116*116*62) IP65, ABS, cu capac integral - specificații tehnice
Caracteristici de bază
Seria: PanelSeT
Aplicație: Multi-purpose (multifuncțional)
Categorie: Cutie de joncțiune industrială
Dimensiuni exterioare: 116 x 116 x 62 mm
Dimensiuni interioare: 105 x 105 x 55 mm
Fixare: Montabil pe perete
Conținut: 1 corp, 1 capac, 4 șuruburi de fixare a capacului
Unitate de ambalare: 5 buc./pachet
Execuție
Structura cutiei: Turnată dintr-o bucată
Tipul capacului: Neted, jos
Fixarea capacului: Șuruburi din plastic
Tipul de închidere: Șurub plat în afara zonei etanșate
Părți detașabile: Capac, cu șuruburi fixate
Material și culoare
Material: ABS, cu 45% conținut de plastic industrial reciclat
Culoare: Gri (RAL 7035)
Standarde și certificate
Standarde: IEC 62208
Certificate: TÜV
Clasa de izolație electrică: Clasa II
Grad de protecție: IP66 (conform NEMA 4.4X)
Rezistență la impact: IK07 (conform IEC 62262)
Test cu filament incandescent: 650 °C (conform IEC 60695-2-11)
Condiții de utilizare
Temperatură de depozitare: -15...+40 °C
Temperatură de funcționare: -25...+60 °C
