Modulul de rețea Ethernet TCP/IP Schneider Electric BMXNOE0110H a fost conceput pentru platforma de automatizare Modicon M340, fiind destinat utilizării în condiții de mediu deosebit de dure. Acest server din clasa Transparent Ready C30 este o alegere excelentă pentru comunicațiile de rețea industriale, unde fiabilitatea și designul robust sunt cerințe esențiale. Modulul BMXNOE0110H dispune de un conector Ethernet TCP/IP RJ45 integrat, care permite o viteză de 10/100 Mbit/s și o transmisie pe o singură pereche de fire. Produsul este prevăzut cu un strat de acoperire conform, ceea ce îi sporește semnificativ durata de viață și rezistența în condiții dificile. Modulul oferă numeroase servicii de comunicații, printre care gestionarea lățimii de bandă, server FDR, Rack Viewer, funcții de administrare a rețelei SNMP, Global Data, scanare I/O, transmitere de mesaje Modbus TCP, server web configurabil, editor de date (prin terminale PC, pocket PC sau PDA), precum și serviciu web SOAP XML ca server. Specificațiile tehnice ale BMXNOE0110H sunt impresionante. Dispune de o memorie RAM internă de 16000 kB, precum și de o cartelă de memorie Flash (BMXRWSC016M) ca accesoriu. Această cartelă de memorie îndeplinește mai multe funcții: aici se poate salva dimensiunea paginilor web ale utilizatorilor, se activează serverul web standard și se salvează și aplicația. Dispozitivul este alimentat intern prin rack. Pentru indicarea stării sunt disponibile 6 LED-uri diferite: activitate rețea Ethernet (ETH ACT), funcționare procesor (RUN), stare rețea Ethernet (ETH STS), viteză de transfer de date (ETH 100), eroare card de memorie (CARD ERR) și eroare procesor sau sistem (ERR). Pentru repornirea modulului este disponibil un buton RESET. BMXNOE0110H are o gamă extrem de largă de temperaturi de funcționare: poate fi utilizat între -25 și +70 °C, ceea ce îl face ideal pentru utilizarea în medii extreme. Umiditatea relativă poate fi de 10-95%, fără condens. Are grad de protecție IP20. Se mândrește cu numeroase certificări de produs, cum ar fi CE, UL, CSA, RCM, EAC, Merchant Navy, precum și ATEX zona 2/22 și IECEx zona 2/22. Modulul este conform cu numeroase standarde internaționale, printre care IEC 61131-2, IEC 61010-2-201, UL 61010-2-201, CSA C22.2 nr. 61010-2-201, IACS E10, IEC 61000-6-5, IEC 61850-3 și IEC 60079-0. Printre caracteristicile de mediu se numără rezistența la gaze (clasa Gx conform ISA S71.04 și clasa 3C4 conform IEC 60721-3-3), rezistența la praf (clasa 3S4 conform IEC 60721-3-3), rezistența la nisip (clasa 3S4 conform IEC 60721-3-3), rezistență la sare (nivelul 2 conform IEC 68252), rezistență la mucegai (clasa 3B2 conform IEC 60721-3-3), rezistență la spori fungici (clasa 3B2 conform IEC 60721-3-3), precum și o clasificare conform clasei I, divizia 2 pentru zone periculoase. Modulul are un format standardizat, dimensiuni standard, iar consumul de curent este de 90 mA la 24 V CC.

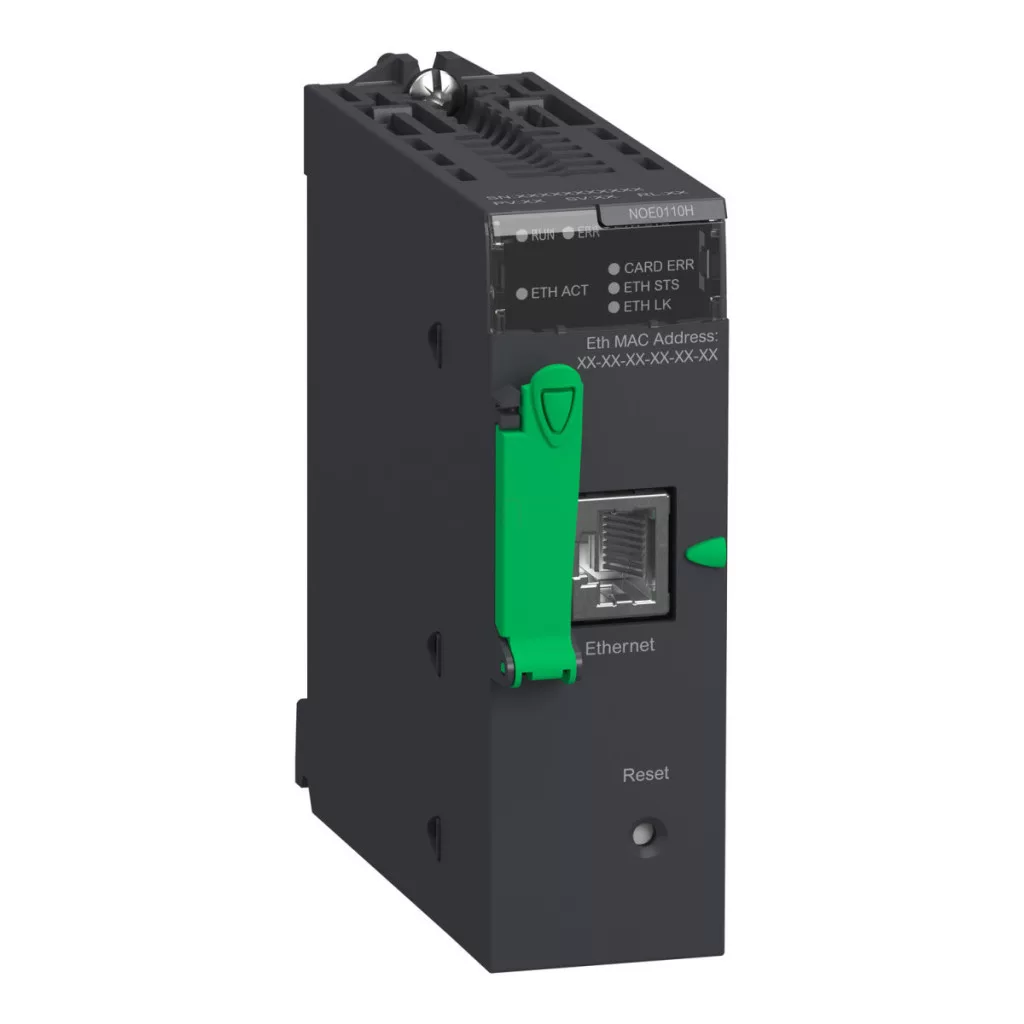

Schneider Electric FactoryCast - BMXNOE0110H -X80 modul de comunicații, M340, specificații tehnice confirmate
Caracteristici principale
Gama de produse: Platforma de automatizare Modicon M340
Tip de produs: Modul de rețea Ethernet TCP/IP
Aplicație specifică: Pentru medii dure
Concepție: Transparent Ready
Tip de conectare integrat: Ethernet TCP/IP RJ45 10/100 Mbit/s 1 pereche de fire transparent ready clasa C30
Tratament de protecție: Acoperire conformă
Servicii de comunicații
Gestionarea lățimii de bandă
Server FDR
Rack Viewer
Administrator de rețea SNMP
Global Data
Scanare I/O
Transmitere de mesaje Modbus TCP
Server web configurabil
Editor de date (prin terminal PC, pocket PC sau PDA)
Serviciu web SOAP XML (server)
Specificații memorie
Livrat: Card de memorie Flash (BMXRWSC016M)
RAM intern: 16000 kB
Utilizare memorie: Dimensiunea paginii web a utilizatorului: RAM internă
Activarea serverului web standard: card de memorie Flash livrat (BMXRWSC016M)
Salvarea aplicației: card de memorie Flash livrat (BMXRWSC016M)
Alimentare și marcaje
Alimentare: Alimentare internă prin rack
Marcaj: CE
Indicatori locali: 1 LED (verde) pentru activitatea rețelei Ethernet (ETH ACT)
1 LED (verde) pentru funcționarea procesorului (RUN)
1 LED (verde) pentru starea rețelei Ethernet (ETH STS)
1 LED (roșu) pentru viteza de transfer a datelor (ETH 100)
1 LED (roșu) pentru eroarea cardului de memorie (CARD ERR)
1 LED (roșu) pentru eroarea procesorului sau a sistemului (ERR)
Tip de control: buton RESET pentru repornire
Consum de curent: 90 mA la 24 V CC
Format modul: Standard
Condiții de mediu
Temperatură de funcționare: -25...70 °C
Umiditate relativă: 10...95% fără condens
Grad de protecție IP: IP20
Certificări și conformitate
Directive: 2014/35/UE - Directiva privind joasa tensiune
2014/30/UE - Compatibilitate electromagnetică
2014/34/UE - Directiva ATEX
Certificări de produs: CE, UL, CSA, RCM, EAC, Merchant Navy, ATEX zona 2/22, IECEx zona 2/22
Standarde: IEC 61131-2, IEC 61010-2-201, UL 61010-2-201, CSA C22.2 Nr. 61010-2-201, IACS E10, IEC 61000-6-5 interfață de tip 1 și 2, IEC 61850-3 poziția G, IEC 60079-0
Caracteristici de mediu
Rezistent la gaze: clasa Gx conform ISA S71.04
Rezistent la gaze: clasa 3C4 conform IEC 60721-3-3
Rezistent la praf: clasa 3S4 conform IEC 60721-3-3
Rezistent la nisip: clasa 3S4 conform IEC 60721-3-3
Rezistent la sare: nivel 2 conform IEC 68252
Rezistent la mucegai: clasa 3B2 conform IEC 60721-3-3
Rezistent la spori fungici: clasa 3B2 conform IEC 60721-3-3
Locuri periculoase: clasa I diviziunea 2
Caracteristici fizice
Dimensiuni (conform referințelor rack):
BMXXBP0400 și BMXXBP0400H: 242,4 mm (09,54 in.)
BMXXBP0600 și BMXXBP0600H: 307,6 mm (12,11 in.)
BMXXBP0800 și BMXXBP0800H: 372,8 mm (14,68 in.)
BMXXBP1200 și BMXXBP1200H: 503,2 mm (19,81 in.)
