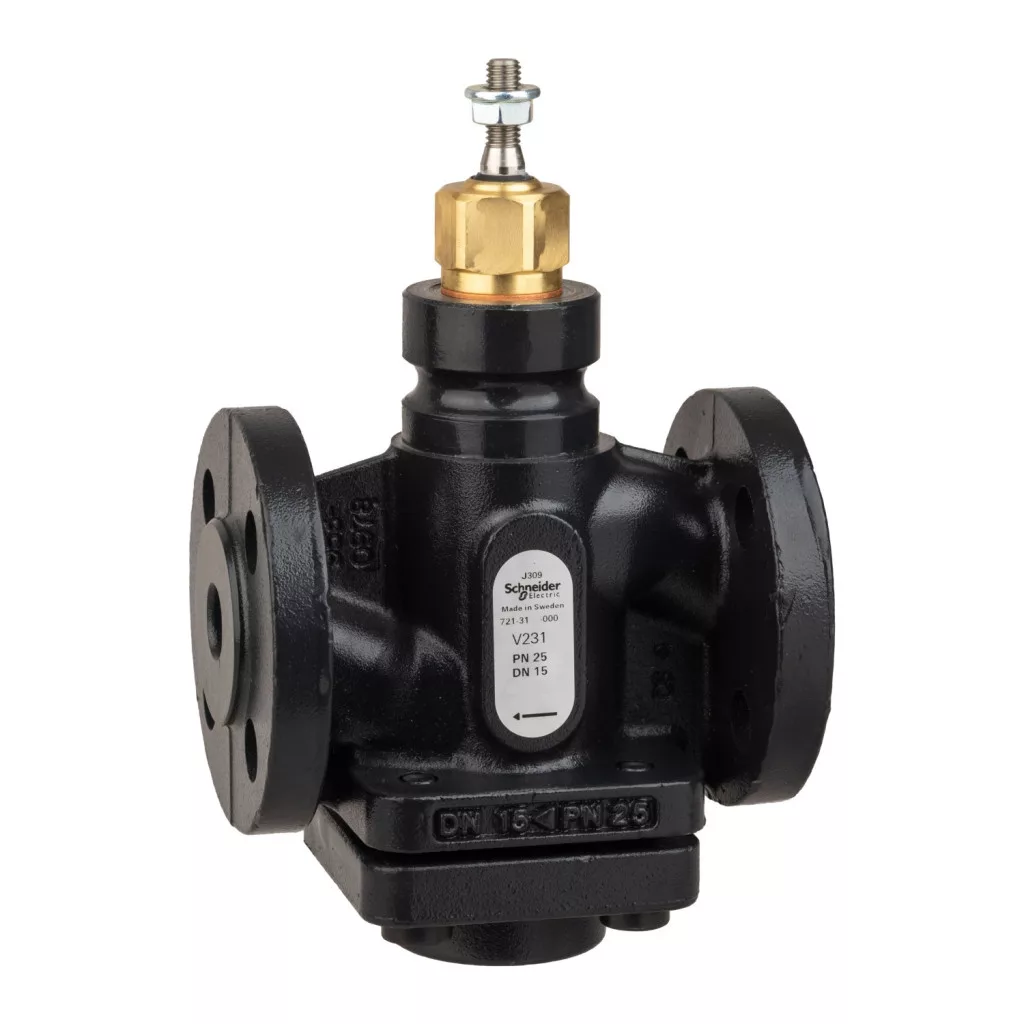

Venta V231 Globe Valve este o supapă de reglare profesională cu două căi, ideală pentru utilizarea în diverse sisteme industriale și de tehnică de clădiri. Această supapă cu flanșă, de clasă de presiune PN25 și dimensiune DN15, asigură o reglare precisă în sistemele de curgere a lichidelor și a aburului. Produsul cu numărul de articol 7213114000 face parte din gama de produse fiabile Venta de la Schneider Electric, fabricate în conformitate cu cerințe de calitate ridicate. Supapa cu numărul de model V231/15/0.63 are caracteristici de performanță remarcabile. Cu un coeficient de curgere de 0,63 kvs (ceea ce corespunde unei valori de 0,73 cv) și o caracteristică de curgere liniară, aceasta permite o reglare precisă a debitului de lichid. Conform principiului de funcționare al supapei, aceasta se închide prin ridicarea tijei (stem up closed), care se realizează cu o cursă de 20 mm. Raportul de reglare al supapei de reglare este mai mare de 50:1, ceea ce asigură o precizie excelentă de reglare într-un interval larg de funcționare. La portul A, rata de scurgere este mai mică de 0,02% din valoarea kvs, ceea ce înseamnă o etanșeitate remarcabilă. Valva V231 oferă o utilizare extrem de versatilă în ceea ce privește mediile compatibile. Poate fi utilizată cu abur, apă, precum și cu amestecuri de glicol de diferite concentrații (25%, 30%, 50%). Intervalul de temperatură de funcționare este cuprins între -20 °C și +150 °C, valabil și pentru temperatura aburului saturat. Diferența maximă de presiune la durata de viață normală este de 799,8 kPa. Corpul supapei este fabricat din fontă cu grafit sferoidal (EN-JS 1025), în timp ce tija, capul și scaunul supapei sunt din oțel inoxidabil (AISI 303). Garnitura tijei și materialul de etanșare sunt fabricate din cauciuc EPDM (monomer de etilen-propilen-dien). Etanșarea scaunului portului A este asigurată printr-un contact metal-metal. Recomandăm supapa Venta V231 Globe Valve, 2-Way, PN25, Flanged, DN15, Kvs 0,63 este recomandată în special pentru aplicații în care este importantă reglarea precisă a debitului și funcționarea fiabilă chiar și în condiții de funcționare variabile. Este alegerea ideală pentru sistemele de încălzire, răcire și control al proceselor industriale, în care mediul poate fi apă, abur sau amestec de glicol. Piața țintă a produsului este Europa, regiunea Asia-Pacific, precum și Australia. Datorită clasei de presiune PN25, supapa de reglare funcționează fiabil chiar și în sisteme cu presiune mai mare, în timp ce componentele interne din oțel inoxidabil asigură o funcționare durabilă și rezistentă la coroziune.
Schneider Electric Globe Valves and Actuators - 7213114000 -Supapă de reglare cu flanșă cu două căi V231/15/0,63 date tehnice
Caracteristici generale
Tipul produsului: Supapă cu bilă Venta V231
Configurație: 2 căi
Clasă de presiune: PN25
Tip de racord: Cu flanșă
Dimensiune racord: DN15 (ISO 7005-2)
Dimensiune corp: 15 mm (1/2 in)
Dimensiunea țevii: 15 mm
Model: V231/15/0.63
Caracteristici de performanță
Caracteristică de debit: Procentuală
Coeficient de curgere: 0,73 cv / 0,63 kvs
Temperatura de funcționare a lichidului: -20...150 °C
Presiunea maximă a fluidului (delta P) la durată de viață normală: 799,8 kPa
Temperatura aburului saturat: -20...150 °C
Domeniul de acoperire al supapei de reglare: Mai mare de 50:1
Lungimea cursei: 20 mm
Scurgere la sediu: A port: Mai puțin de 0,02% din kvs
Direcția de curgere a tijei: Tija se închide în sus
Materiale
Materialul corpului supapei: Fontă cu grafit sferoidal EN-JS 1025
Materialul garniturii: Oțel inoxidabil
Materialul scaunului: A port: oțel inoxidabil AISI 303
Materialul tijei: Oțel inoxidabil AISI 303
Materialul capului supapei: Oțel inoxidabil AISI 303
Materialul garniturii tijei: EPDM (monomer de etilen-propilen-dienă)
Materialul garniturii scaunului: A port: metal-metal
Material de etanșare: EPDM (monomer de etilen-propilen-dienă)
Compatibilitate
Mediile compatibile:
- Abur
- Apă
- Glicol 25%
- Glicol 30%
- Glicol 50%
Piața țintă
Regiuni țintă:
- Europa
- Asia și regiunea Pacificului
- Australia
