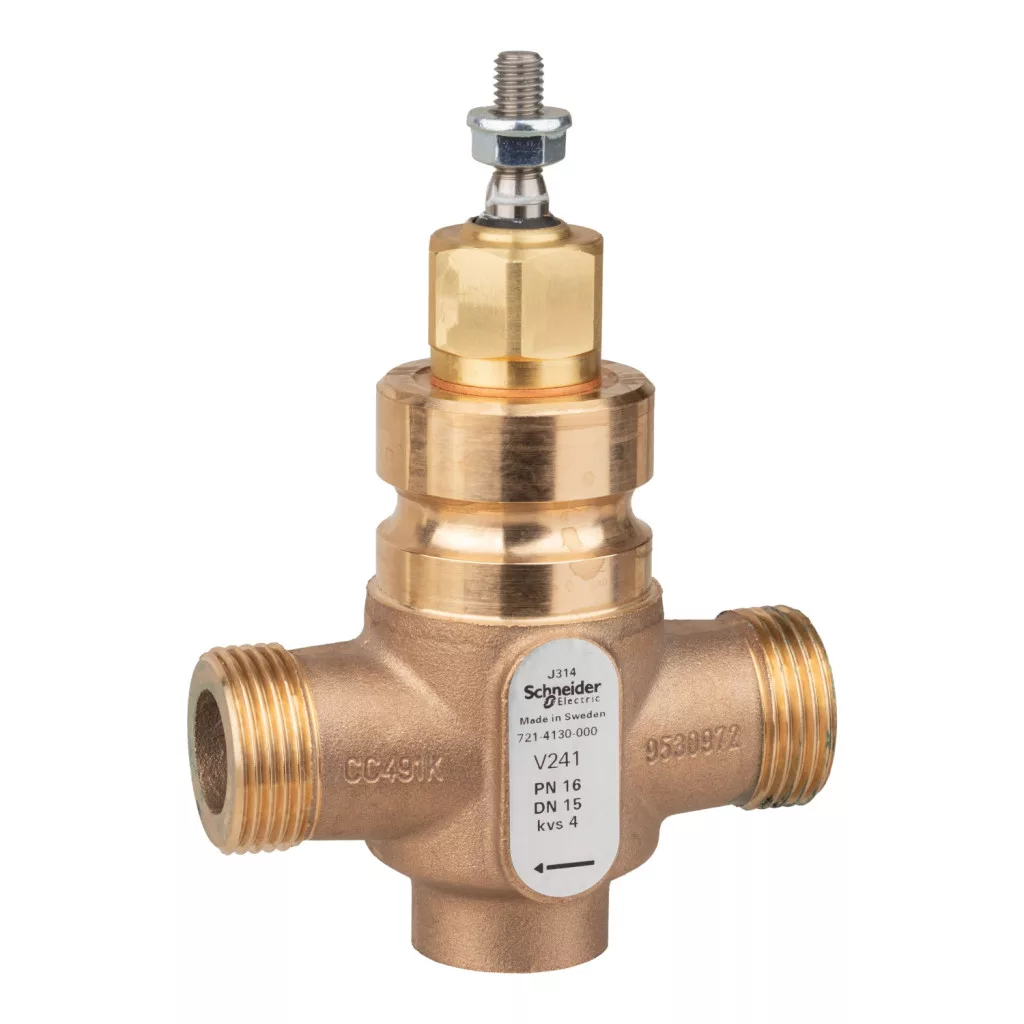

Venta V241 Globe Valve este o supapă de reglare cu două căi de înaltă calitate, care oferă o soluție perfectă pentru diverse aplicații de reglare a debitului de lichide. Acest model specific (cod articol 7214130000) are clasa de presiune PN16, racord cu filet exterior G1, dimensiunea DN15, valoarea Kvs de 4,0, corp din bronz și componente interne din oțel inoxidabil. Supapa are o curba de debit procentuală uniformă, iar în poziția închisă, tija supapei este orientată în sus. Supapa glob V241 7214130000 este o alegere excelentă atât pentru aplicații industriale, cât și comerciale, unde este necesară o reglare precisă a fluidului. Supapa este compatibilă cu diverse fluide, inclusiv apă și soluții de glicol cu concentrații diferite (25%, 30%, 50%). Datorită intervalului de temperatură de funcționare a fluidului cuprins între -20 °C și +150 °C, aceasta oferă o soluție extrem de versatilă în diverse condiții de temperatură. Supapa de reglare are un interval de reglare mai mare de 50:1, ceea ce asigură o precizie remarcabilă în reglarea debitului. Modelul Venta V241 Globe Valve 7214130000 prezintă o calitate tehnică excepțională. Corpul supapei este fabricat din bronz de înaltă calitate (Rg5), în timp ce componentele interne, inclusiv tija supapei, scaunul supapei și materialul dopului, sunt fabricate din oțel inoxidabil (AISI 303), asigurând o durată lungă de viață și o funcționare fiabilă. Garnitura tijei supapei și materialul de etanșare sunt fabricate din EPDM (monomer de etilenă-propilenă-dienă), ceea ce asigură o rezistență chimică excelentă. Supapa funcționează cu mișcare liniară, cu o cursă de 20 mm, și are o scurgere Kvs mai mică de 0,02% la portul A. Etanșarea scaunului portului A este de tip metal-metal, ceea ce sporește și mai mult durata de viață și fiabilitatea supapei. Supapele cu bilă din seria Venta V241 ocupă un loc de seamă în oferta Schneider Electric datorită fiabilității și capacităților lor precise de reglare. Diferența maximă de presiune a modelului 7214130000 este de 599,8 kPa la o durată de viață normală, ceea ce asigură un domeniu larg de aplicare. Coeficientul de curgere de 4,62 cv / 4 kvs permite dimensionarea adecvată pentru majoritatea aplicațiilor. Piața țintă a supapei este Europa, regiunea Asia-Pacific și Australia, unde controlul de calitate al fluidelor este esențial în sistemele de inginerie civilă și industriale.
Schneider Electric Globe Valves and Actuators - 7214130000 - Specificații tehnice ale supapei de reglare cu filet cu două căi V241/15/4.0
Caracteristici generale
Gama de produse: Venta
Tipul produsului: Supapă
Tipul supapei: Globe (supapă cu sferă)
Seria de produse: V241
Model: V241/15/4.0
Cod articol: 7214130000
Parametri tehnici
Compatibilitate cu mediul: Glicol 25%, Glicol 30%, Glicol 50%, Apă
Configurația supapei: 2-căi
Tipul racordului supapei: Filet exterior G
Dimensiunea racordului supapei: G 1B
Dimensiunea corpului: 15 mm (1/2 col)
Dimensiunea tubului: 15 mm
Curba caracteristică de debit: Procentuală uniformă
Coeficient de debit: 4,62 cv / 4 kvs
Clasa de presiune: PN16
Temperatura de funcționare a fluidului: -20...150 °C
Diferență de presiune maximă la durată de viață normală: 599,8 kPa
Capacitate de reglare a supapei de reglare: Mai mare de 50:1
Lungimea cursei: 20 mm
Scurgere la scaun: A port: Mai puțin de 0,02% kvs
Caracteristici de funcționare
Funcționarea tijei supapei: Tija supapei orientată în sus în poziția închisă
Mișcarea tijei supapei: Liniară
Materiale
Materialul componentelor interne: Oțel inoxidabil
Materialul corpului: Bronz Rg5
Materialul scaunului: Portul A: oțel inoxidabil AISI 303
Materialul tijei supapei: Oțel inoxidabil AISI 303
Materialul dopului: Oțel inoxidabil AISI 303
Materialul garniturii tijei supapei: EPDM (monomer de etilen-propilen-dienă)
Materialul garniturii scaunului: Portul: metal-metal
Material de etanșare: EPDM (monomer de etilenă-propilenă-dienă)
Piețe țintă
Regiuni de vânzare: Europa, Asia-Pacific, Australia
