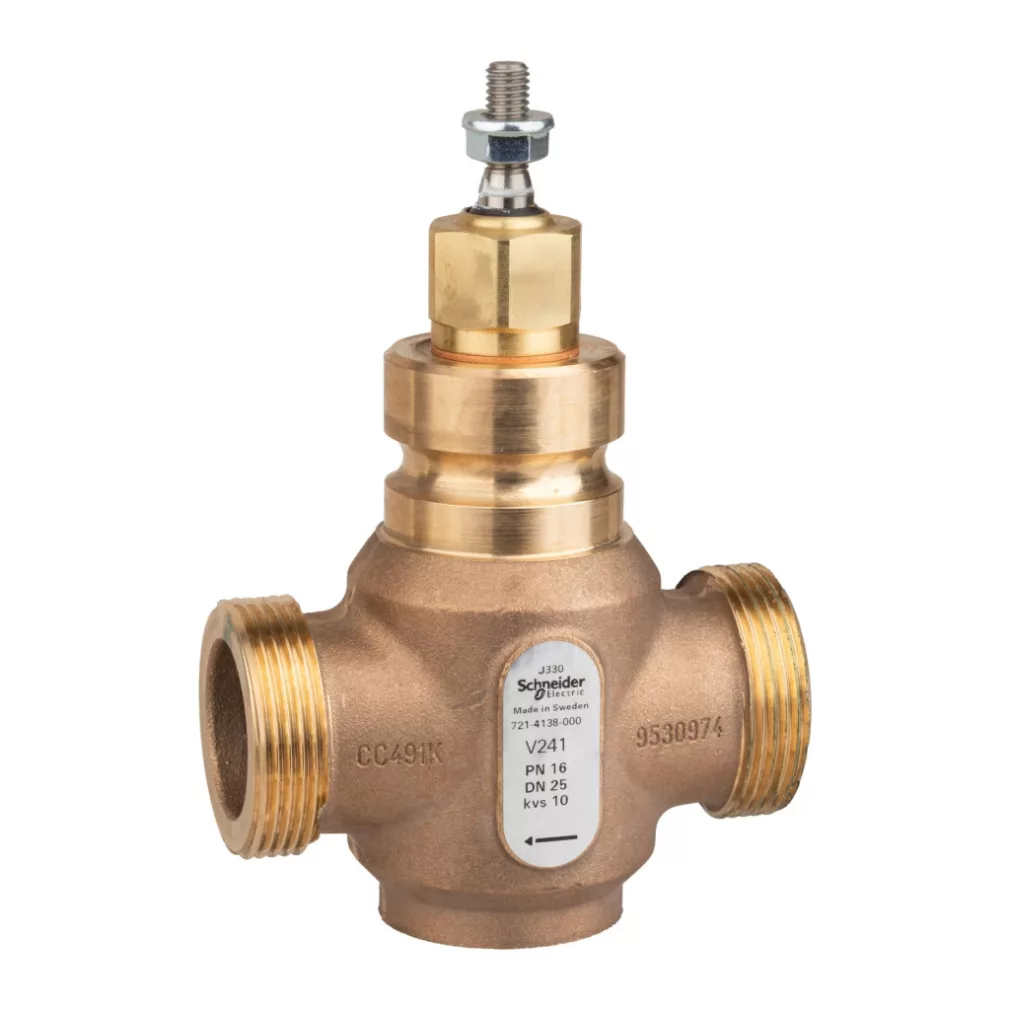

Venta V241 Globe Valve este o supapă de reglare cu două căi de înaltă calitate, care reprezintă un element cheie al gamei de produse de control Schneider Electric. Acest model specific, V241/25/10 (cod articol: 7214138000), a fost dezvoltat special pentru sisteme industriale și de tehnică de clădiri, unde este necesară o reglare precisă a debitului. Printre principalele caracteristici tehnice ale supapei se numără clasa de presiune PN16, racordul cu filet exterior G 1-1/2, dimensiunea nominală DN25 și valoarea Kvs de 10, care determină cantitatea de apă care trece prin supapă în stare complet deschisă, la o cădere de presiune de 1 bar (m³/h). Corpul supapei este fabricat din bronz Rg5 rezistent, în timp ce componentele interne – printre care tija supapei, capul supapei și scaunul – sunt realizate din oțel inoxidabil (AISI 303) pentru a asigura o durată lungă de viață și rezistență la coroziune. Garniturile sunt fabricate din material EPDM (monomer de etilenă-propilenă-dienă), ceea ce asigură o etanșare fiabilă într-un interval larg de temperaturi. Modul de funcționare al supapei este „stem up closed”, adică supapa se închide la ridicarea tijei, ceea ce reprezintă un aspect important în proiectarea sistemelor de automatizare. Venta V241 Globe Valve este compatibilă cu diverse medii, inclusiv apă și amestecuri de apă cu glicol de 25%, 30% sau 50%. Intervalul larg de temperaturi de funcționare (de la -20 °C la +150 °C) permite utilizarea sa atât în sistemele de încălzire, cât și în cele de răcire. Supapa are o caracteristică de debit procentual uniformă, ceea ce înseamnă că, odată cu modificarea gradului de deschidere a supapei, debitul variază logaritmic, asigurând o reglare precisă chiar și la sarcini parțiale. Valoarea rangeability a supapei (domeniul de reglare) este mai mare de 100:1, ceea ce asigură o flexibilitate excepțională în diferite condiții de curgere. Diferența maximă de presiune la care supapa asigură încă o durată de viață normală este de 599,8 kPa. Tija supapei efectuează o mișcare liniară, cu o cursă de 20 mm, iar la portul A scurgerea este mai mică de 0,02% din valoarea totală Kvs, ceea ce înseamnă proprietăți excelente de închidere.
Date tehnice ale supapei cu glob Venta V241
Caracteristici generale
Tipul produsului: Supapă de reglare cu două căi
Gama de produse: Venta
Model: V241/25/10
Cod articol: 7214138000
Caracteristici tehnice
Tip supapă: Globe (cu scaun)
Tip de configurație: 2 căi
Tip de racord: Filet exterior G
Dimensiune racord: G 1-1/2B
Dimensiune corp: 25 mm (1 in)
Dimensiunea țevii: 25 mm
Presiune nominală: PN16
Coeficient de debit: 11,56 cv / 10 kvs
Curba caracteristică de debit: Procentuală uniformă
Lungime cursă: 20 mm
Mișcare tijă supapă: Liniară
Direcție de acțiune tijă supapă: Închidere în sus
Reglabilitate: Mai mare de 100:1
Scurgere la staționare: A port: Mai puțin de 0,02% din valoarea kvs
Materiale
Materialul corpului supapei: Bronz Rg5
Materialul componentelor interne: Oțel inoxidabil
Materialul scaunului: A port: oțel inoxidabil AISI 303
Materialul tijei supapei: Oțel inoxidabil AISI 303
Materialul dopului: Oțel inoxidabil AISI 303
Materialul garniturii tijei: EPDM (monomer de etilen-propilen-dienă)
Materialul garniturii scaunului: Portul A: metal pe metal
Materialul garniturii de etanșare: EPDM (monomer de etilen-propilen-dienă)
Condiții de funcționare
Compatibilitate cu mediul: Apă, glicol 25%, glicol 30%, glicol 50%
Temperatura fluidului de lucru: -20...150 °C
Diferență maximă de presiune la durată de viață normală: 599,8 kPa
Informații de comercializare
Piață țintă: Europa, Asia-Pacific, Australia
