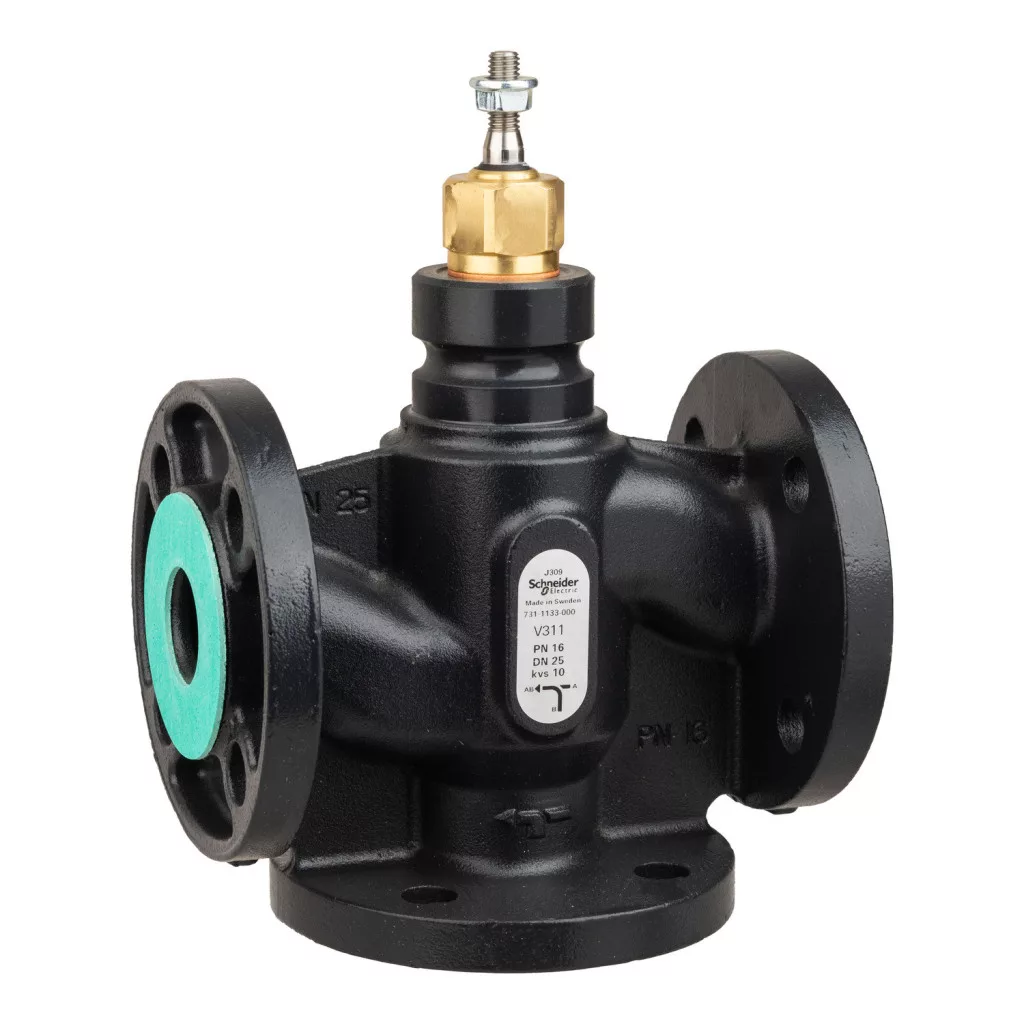

Supapa de reglare cu trei căi și flanșă, cu numărul de articol 7311133000, din gama Schneider Electric V311 Globe Valve, reprezintă o alegere excelentă pentru diverse aplicații de reglare a debitului de lichide. Această supapă de dimensiunea DN25, cu clasa de presiune PN16, are o construcție cu carcasă sferică, care permite o reglare eficientă în sistemele industriale și de instalații tehnice ale clădirilor. Supapa este compatibilă cu mai multe tipuri de medii, inclusiv apă și soluții de glicol cu concentrații diferite (25%, 30%, 50%). Intervalul de temperatură de funcționare cuprins între -20 °C și +120 °C asigură o gamă largă de aplicații. Cu un coeficient de debit de 10 Kvs (11,56 cv), supapa are o caracteristică de debit procentuală uniformă, ceea ce permite o reglare precisă. Valoarea rangeability a supapei este mai mare de 50:1, ceea ce asigură un domeniu de funcționare extrem de flexibil în diferite condiții de sarcină. Modelul V311/25/10 are o construcție robustă: corpul și scaunul supapei sunt din fontă cu grafit sferoidal (EN-JS 1030), iar discul supapei este din alamă (CW602N). Axul de ridicare a supapei este fabricat din oțel inoxidabil (AISI 303), iar garniturile sunt din material EPDM. Această combinație de materiale asigură durabilitatea și etanșeitatea corespunzătoare. La portul A, garnitura supapei este de clasa IV-S1 (rată de scurgere de 0,005%), ceea ce asigură o etanșare excelentă. Axul supapei cu mișcare liniară închide portul A și deschide portul B către AB atunci când se deplasează în sus, cu o cursă de 20 mm. Supapa are o conexiune cu flanșă (conform standardului ISO 7005-2), ceea ce facilitează integrarea în sistemul de conducte. Diferența maximă de presiune în condiții normale de durată de viață este de 399,9 kPa. Această supapă cu trei căi V311 de la Schneider Electric, cu numărul de articol 7311133000, este alegerea ideală pentru sistemele de automatizare a clădirilor, aplicațiile HVAC, precum și pentru diverse procese industriale, unde este necesară o reglare precisă a debitului de lichid. Produsul este destinat în principal piețelor din Europa, Asia-Pacific și Australia.
Schneider Electric Globe Valves and Actuators - 7311133000 - Specificații tehnice ale supapei de reglare cu flanșă cu trei căi V311/25/10
Caracteristici generale
Tip de produs: Venta V311 Globe Valve, supapă cu trei căi
Număr de articol: 7311133000
Gama de produse: Venta
Model: V311/25/10
Tipul supapei: Globe (supapă cu bilă)
Parametri tehnici
Configurația supapei: cu 3 căi
Tipul racordului: cu flanșă
Dimensiunea racordului: DN25 (ISO 7005-2)
Dimensiunea carcasei: 25 mm (1 coll)
Dimensiunea țevii: 25 mm
Clasa de presiune: PN16
Curba de debit: Proporțională
Coeficient de debit: 10 kvs (11,56 cv)
Diferență maximă de presiune: 399,9 kPa
Reglabilitatea supapei: Mai mare de 50:1
Lungimea cursei: 20 mm
Clasa de etanșeitate: Portul A: clasa IV-S1 (0,005%)
Funcționarea axului: La mișcarea în sus, închide portul A și deschide portul B către AB
Mișcarea axului: Liniară
Materiale
Material garnitură: Alamă
Material carcasă: Fontă cu grafit sferoidal EN-JS 1030
Material scaun: Portul A: fontă cu grafit sferoidal EN-JS 1030, portul B: fontă cu grafit sferoidal EN-JS 1030
Materialul axului: Oțel inoxidabil AISI 303
Materialul discului de supapă: Alamă CW602N
Materialul garniturii axului: EPDM (monomer de etilen-propilen-dienă)
Materialul garniturii de scaun: Portul A: EPDM, portul B: EPDM
Material de etanșare: EPDM
Condiții de funcționare
Compatibilitate cu mediul: Apă, glicol 25%, glicol 30%, Glicol 50%
Temperatura fluidului de lucru: -20...120 °C
Piețe țintă
Regiuni: Europa, Asia-Pacific, Australia
