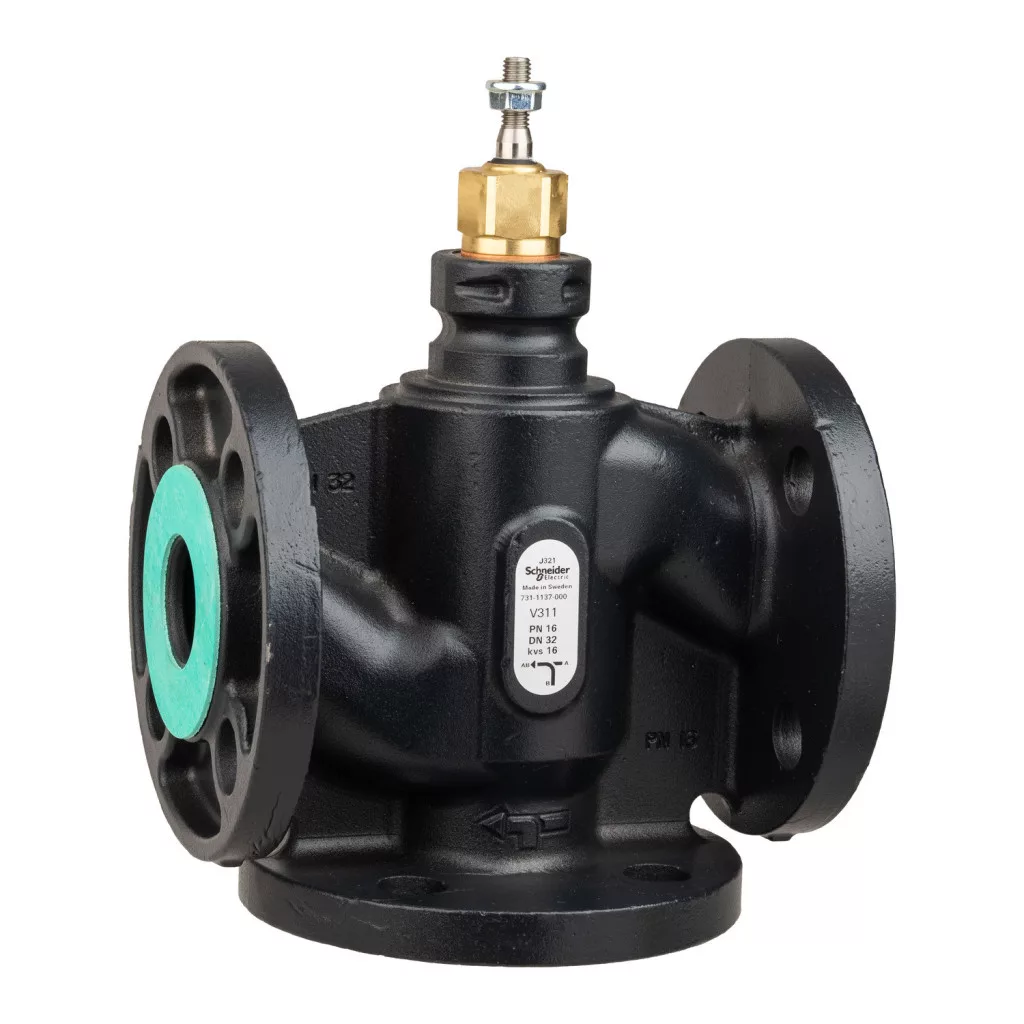

Venta V311 Globe Valve este o supapă de reglare cu flanșă cu trei căi de calitate superioară, care face parte din gama de produse Schneider Electric Globe Valves and Actuators. Produsul cu numărul de articol 7311137000 este alegerea perfectă pentru reglarea precisă a debitului de lichid în sistemele de climatizare și încălzire-răcire, unde este necesară o funcționare fiabilă și precisă. Cunoscută și sub denumirea de model V311/32/16, această supapă de reglare este disponibilă în dimensiunea DN32 și are clasa de presiune PN16, asigurând performanțe excelente chiar și la o diferență de presiune de până la 399,9 kPa. Supapa are un coeficient de curgere Kvs de 16 (18,5 cv), care se combină cu o caracteristică de curgere procentuală uniformă, permițând astfel o reglare extrem de precisă. Domeniul de reglare excepțional, mai mare de 50:1 (rangeability), o face o alegere ideală chiar și pentru aplicații profesionale. Mecanismul de ridicare a supapei cu mișcare liniară, cu o cursă de 20 mm, închide portul A și deschide portul B către AB atunci când se mișcă în sus. Supapa de reglare Venta V311 este extrem de versatilă din punct de vedere al compatibilității cu mediul – poate fi utilizată cu apă pură, precum și cu soluții de glicol de 25%, 30% și 50%, într-un interval de temperatură cuprins între -20°C și +120°C. Corpul supapei este fabricat din fontă cu grafit sferoidal (EN-JS 1030), iar pistonul din alamă CW602N, ceea ce asigură o durabilitate și o rezistență la coroziune excelente. Tija de ridicare a supapei este fabricată din oțel inoxidabil (AISI 303), iar garniturile din material EPDM, care garantează o etanșeitate fiabilă într-un interval larg de temperaturi și cu diferite medii. În cazul portului A, acesta corespunde clasei de scurgere Class IV-S1 (0,005%), ceea ce reprezintă o valoare extrem de scăzută. Supapa Venta V311 Globe Valve are o conexiune cu flanșă conform standardului ISO 7005-2, ceea ce asigură o integrare ușoară în sistemele existente. La proiectarea produsului, durabilitatea și fiabilitatea au fost principalele criterii, astfel încât supapa de reglare Schneider Electric cu numărul de articol 7311137000 garantează o funcționare pe termen lung și fără probleme chiar și în cele mai exigente aplicații de tehnică de clădiri. Printre regiunile țintă se numără Europa, Asia și zona Pacificului, precum și Australia, ceea ce demonstrează acceptarea internațională a produsului și standardul tehnic ridicat al acestuia.
Schneider Electric Globe Valves and Actuators - 7311137000 -Supapă de reglare cu flanșă cu trei căi V311/32/16 date tehnice
Caracteristici principale
Tip de produs: Supapă de reglare cu flanșă cu trei căi
Gama de produse: Venta
Tipul produsului: Supapă
Tipul supapei: Globe
Seria de produse a supapei: V311
Model: V311/32/16
Caracteristici tehnice
Compatibilitate cu mediul: Glicol 25%, Apă, Glicol 30%, Glicol 50%
Configurația supapei: 3 căi
Tipul racordului supapei: Cu flanșă
Dimensiunea racordului supapei: DN32 (ISO 7005-2)
Dimensiunea corpului: 32 mm (1-1/4 in)
Dimensiunea țevii: 32 mm
Curba caracteristică de debit: Procentuală uniformă
Coeficient de debit: 18,5 cv, 16 kvs
Clasă de presiune: PN16
Temperatura fluidului de lucru: -20...120 °C
Diferență maximă de presiune la durată de viață normală: 399,9 kPa
Capacitate de reglare a supapei de reglare: Mai mare de 50:1
Lungimea cursei: 20 mm
Clasa de scurgere: A port: Clasa IV-S1 (0,005%)
Funcționarea tijei: Tija închide A și deschide B către AB
Mișcarea tijei: Liniară
Materiale
Materialul componentelor interne: Alamă
Materialul corpului: Fontă cu grafit sferoidal EN-JS 1030
Materialul scaunului: Portul A: fontă cu grafit sferoidal EN-JS 1030, portul B: fontă cu grafit sferoidal EN-JS 1030
Materialul tijei: Oțel inoxidabil AISI 303
Materialul dopului: alamă CW602N
Materialul garniturii tijei: EPDM (monomer de etilen-propilen-dienă)
Materialul garniturii scaunului: Portul A: EPDM (monomer de etilen-propilen-dienă), portul B: EPDM (monomer de etilen-propilen-dienă)
Material de etanșare: EPDM (monomer de etilen-propilen-dienă)
Disponibilitate geografică
Regiune țintă: Europa, Asia-Pacific, Australia
