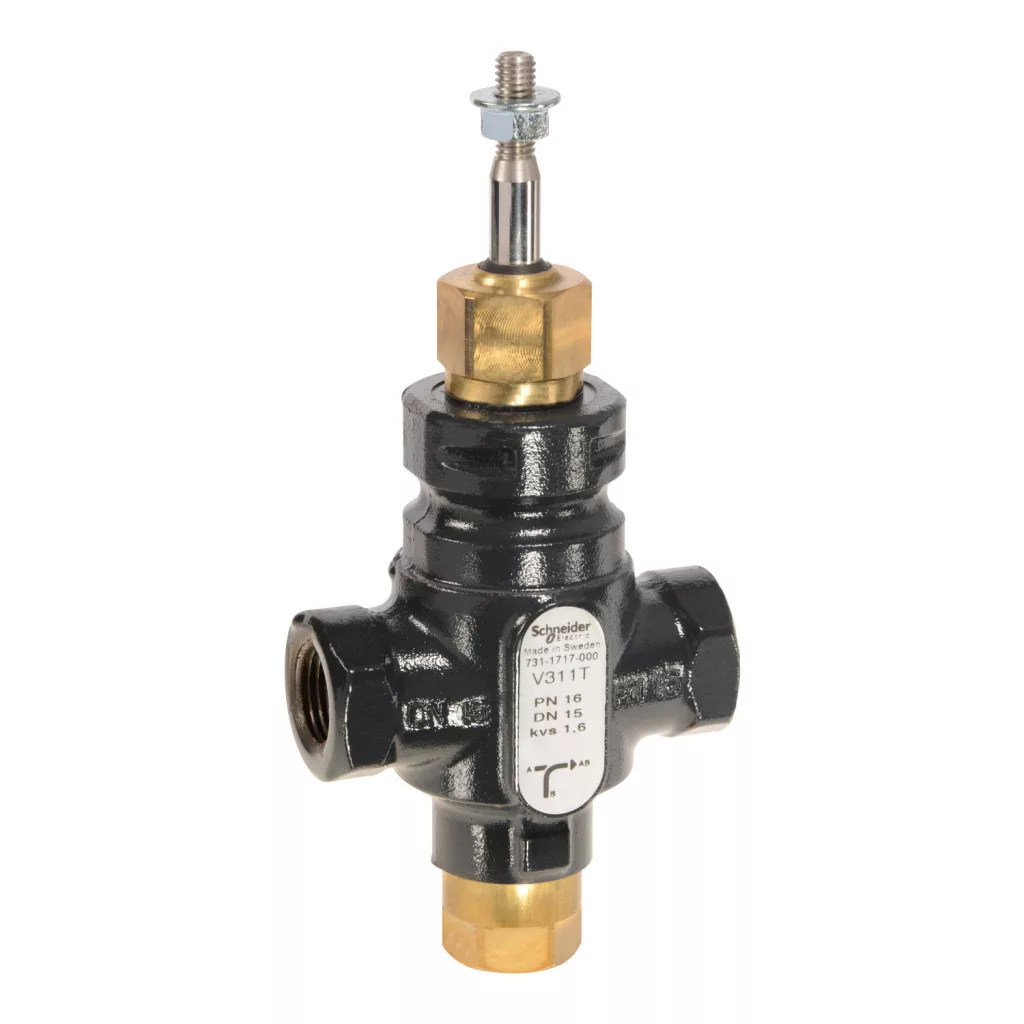

Supapa de reglare cu trei căi Venta V311T Globe Valve reprezintă o soluție excelentă pentru reglarea debitului de lichid în sistemele moderne de instalații tehnice ale clădirilor. Această supapă cu trei căi și filet, cu numărul de articol 7311717000, are clasa de presiune PN16, ceea ce asigură o funcționare corespunzătoare chiar și în condiții de sarcină mare. Produsul este disponibil cu racord filetat interior Rp 1/2, în dimensiunea DN15, fiind alegerea ideală pentru sistemele de conducte cu diametru mai mic. Supapa cu numărul de model V311T/15/1.6 are un coeficient de curgere de 1,6 kvs, ceea ce corespunde unei valori de 1,85 cv în sistemul de măsură american. Acest parametru determină cantitatea de lichid care trece prin supapa complet deschisă la o diferență de presiune dată. Datorită caracteristicii de curgere procentuală egală (equal percentage), supapa asigură o reglabilitate remarcabilă, ceea ce este deosebit de important în aplicațiile de tehnică de clădiri, unde reglarea precisă a debitului este indispensabilă pentru funcționarea eficientă a sistemului. Intervalul de reglare (rangeability) mai mare de 50:1 asigură funcționarea fiabilă a supapei într-un interval larg de funcționare. Supapa cu bilă Venta V311T este compatibilă cu mai multe tipuri de medii: poate fi utilizată cu apă, precum și cu soluții de glicol de 25%, 30% și 50%, astfel încât poate fi aplicată în mod flexibil în diverse sisteme de încălzire, răcire și alte sisteme de transport al lichidelor. Intervalul de temperatură de funcționare este cuprins între -20 °C și 120 °C, ceea ce permite utilizarea sa atât în aplicații de încălzire, cât și de răcire. Diferența maximă de presiune la o durată de viață normală este de 399,9 kPa. Clasa de etanșare a portului A este IV-S1, ceea ce înseamnă o scurgere maximă de 0,005% - o valoare deosebit de bună în această categorie de produse. Cursa de 20 mm și mișcarea liniară a tijei permit o reglare precisă. Când tija se mișcă în sus, închide portul A și deschide portul B către AB. Supapa V311T este fabricată din materiale durabile și de calitate: corpul supapei este din fontă cu grafit sferoidal (EN-JS 1030), tija supapei din oțel inoxidabil (AISI 303), iar clapeta supapei din alamă CW602N. Corpul supapei este realizat din fontă cu grafit sferoidal (EN-JS 1030) la ambele porturi (A și B). Garniturile și garnitura filetată sunt realizate din material EPDM (monomer de etilenă-propilenă-dienă), care are o rezistență termică și o rezistență chimică excelente. Supapa V311T oferă o soluție tehnică care combină calitatea superioară, performanța fiabilă și versatilitatea, fiind astfel alegerea ideală pentru sistemele moderne de instalații tehnice ale clădirilor, unde reglarea precisă a debitului este esențială.
Schneider Electric Globe Valves and Actuators - 7311717000 - Specificații tehnice ale robinetului de reglare cu trei căi și filet V311T/15/1.6
Date generale
Gama de produse pentru robinete: Venta
Tipul produsului sau al componentei: Supapă
Tipul supapei: Globe
Seria de produse a supapei: V311T
Modelul supapei: V311T/15/1.6
Compatibilitate și configurație
Compatibilitate cu mediul: Glicol 25%, Glicol 30%, Glicol 50%, Apă
Configurația supapei: 3 căi
Tipul racordului supapei: Rp intern
Dimensiunea racordului supapei: Rp 1/2
Dimensiunea corpului: 15 mm (1/2 in)
Dimensiunea țevii: 15 mm
Parametri tehnici
Caracteristică de debit: Procentuală egală
Coeficient de debit: 1,85 cv, 1,6 kvs
Clasă de presiune: PN16
Temperatura fluidului de lucru: -20…120 °C
Diferența de presiune maximă a fluidului în condiții normale de funcționare: 399,9 kPa
Raportul de reglare al supapei de control: Mai mare de 50:1
Lungimea cursei: 20 mm
Scurgeri la scaun: Portul A: Clasa IV-S1 (0,005 %)
Acțiunea tijei: Tija în sus închide A și deschide B către AB
Mișcarea tijei: Liniară
Materiale
Material garnitură: Alamă
Material corp: Fonta nodulară EN-JS 1030
Materialul scaunului: Portul A: fontă nodulară EN-JS 1030, Portul B: fontă nodulară EN-JS 1030
Materialul tijei: Oțel inoxidabil AISI 303
Materialul dopului: Alamă CW602N
Material garnitură tijă: EPDM (monomer de etilenă-propilenă-dienă)
Material garnitură scaun: Port A: EPDM (monomer de etilenă-propilenă-dienă), Port B: EPDM (monomer de etilenă-propilenă-dienă)
Material garnitură: EPDM (monomer de etilenă-propilenă-dienă)
Informații regionale
Regiune țintă: Europa, Asia-Pacific, Australia
