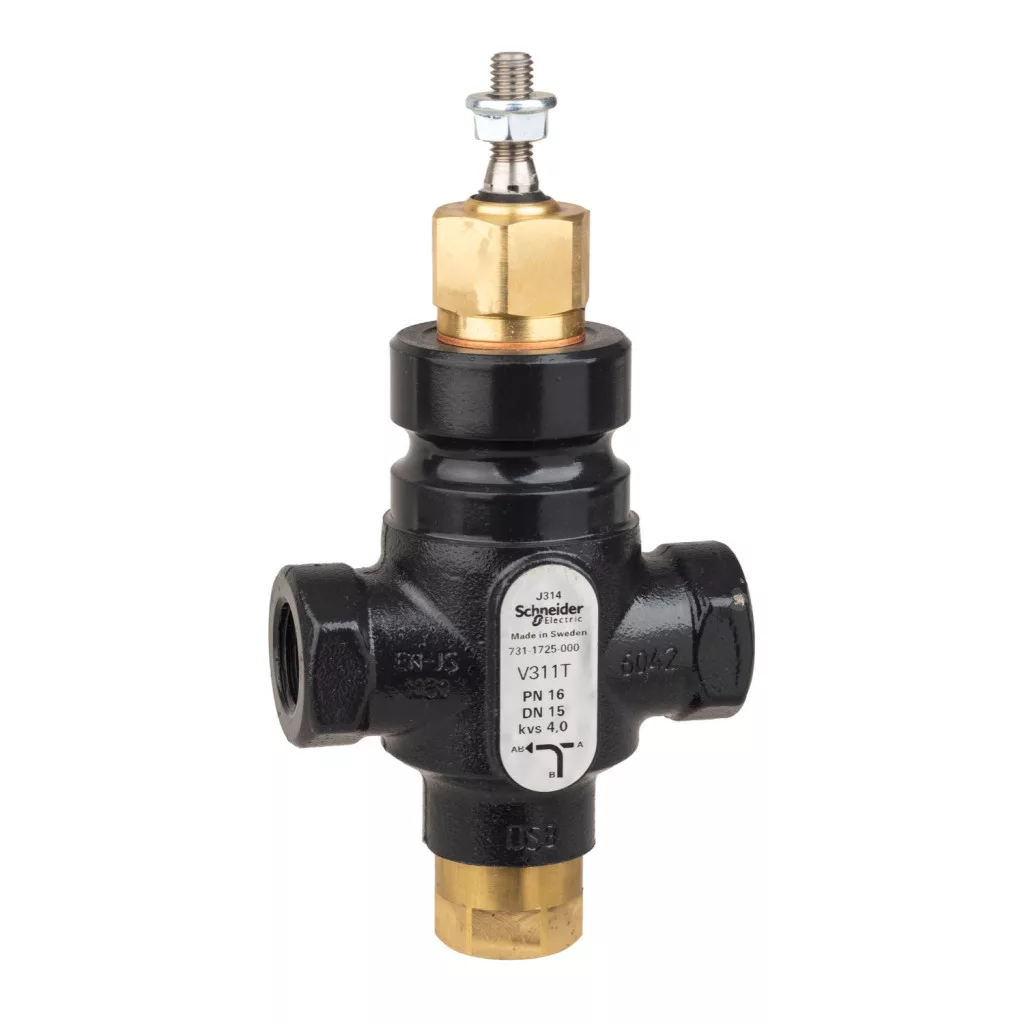

Ca parte a gamei de produse Venta V311T, robinetul cu trei căi cu numărul de articol 7311725000 oferă o soluție ideală pentru reglarea precisă a debitului de lichid în sistemele de încălzire, răcire și ventilație. Acest model V311T/15/4 de înaltă calitate are o conexiune cu filet interior Rp 1/2, ceea ce facilitează instalarea rapidă și fără probleme în majoritatea sistemelor de țevi standard. Parametrii tehnici ai supapei sunt impresionanți: are dimensiunea DN15, clasa de presiune PN16 și un coeficient de curgere de 4,0 Kvs, ceea ce permite o gamă largă de aplicații. Supapa are o construcție de tip bilă și o configurație cu trei căi, ceea ce asigură un control versatil al debitului. Datorită mișcării liniare a tijei și caracteristicii de curgere procentuală uniformă, supapa oferă o reglabilitate excelentă, cu un interval de reglare mai mare de 50:1. La portul A, clasa de etanșeitate IV-S1 (0,005%) garantează o închidere precisă, ceea ce este esențial pentru reglarea precisă a sistemului. Compoziția materialelor din care este fabricată supapa merită o atenție specială: corpul este din fontă cu grafit sferoidal (EN-JS 1030), obturatorul din alamă CW602N, iar tija din oțel inoxidabil (AISI 303). Garniturile sunt fabricate din material EPDM (monomer de etilenă-propilenă-dienă), care asigură o rezistență termică și o durabilitate excelente. Supapa este compatibilă cu diverse medii, inclusiv apă și diverse soluții de glicol (25%, 30%, 50%). Intervalul de temperatură de funcționare este extrem de larg: de la -20 °C la +120 °C, ceea ce permite utilizarea sa în numeroase domenii de aplicare. Supapa Venta V311T cu numărul de articol 7311725000 are o cursă de 20 mm, iar direcția tijei este astfel încât, atunci când este mișcată în sus, portul A se închide și portul B se deschide către portul AB. Acest principiu de funcționare permite reglarea precisă a debitului și echilibrul adecvat al sistemului. Diferența maximă de presiune a supapei este de 399,9 kPa în condiții normale de durată de viață, ceea ce asigură o performanță adecvată în majoritatea aplicațiilor HVAC. Această supapă cu bilă cu trei căi este utilizată pe scară largă în Europa, Asia și Australia, ceea ce indică acceptarea sa globală și fiabilitatea sa în cercurile profesionale.
Date tehnice ale supapei cu bilă Venta V311T
Caracteristici generale
Gama de produse: Venta
Tipul produsului: Supapă
Tipul supapei: Globe (supapă cu bilă)
Seria de produse: V311T
Model: V311T/15/4
Cod articol: 7311725000
Parametri tehnici
Compatibilitate cu mediul: Glicol 25%, Glicol 30%, Glicol 50%, Apă
Configurația supapei: 3-Way (cu trei căi)
Tipul racordului supapei: Filet interior Rp
Dimensiunea racordului supapei: Rp 1/2
Dimensiunea corpului: 15 mm (1/2 in)
Dimensiunea tubului: 15 mm
Curba caracteristică de debit: Procentuală uniformă
Coeficient de debit: 4,62 cv, 4 kvs
Clasă de presiune: PN16
Temperatura fluidului de lucru: -20...120 °C
Diferență de presiune maximă la durată de viață normală: 399,9 kPa
Domeniu de reglare: Mai mare de 50:1
Lungime cursă: 20 mm
Clasă de scurgere: Port A: Clasa IV-S1 (0,005 %)
Funcționare cu tijă: Tija închide portul A și deschide portul B către AB
Direcția tijei: Liniară
Materiale
Materialul componentelor interne: Alama
Materialul corpului: Fontă cu grafit sferoidal EN-JS 1030
Materialul scaunului: Portul A: fontă cu grafit sferoidal EN-JS 1030, Portul B: fontă cu grafit sferoidal EN-JS 1030
Materialul tijei: Oțel inoxidabil AISI 303
Materialul dopului: Alamă CW602N
Materialul garniturii tijei: EPDM (monomer de etilen-propilen-dienă)
Materialul garniturii scaunului: Port A: EPDM, Port B: EPDM
Materialul garniturii: EPDM (monomer de etilen-propilen-dienă)
Disponibilitate geografică
Piața țintă: Europa, Asia-Pacific, Australia
