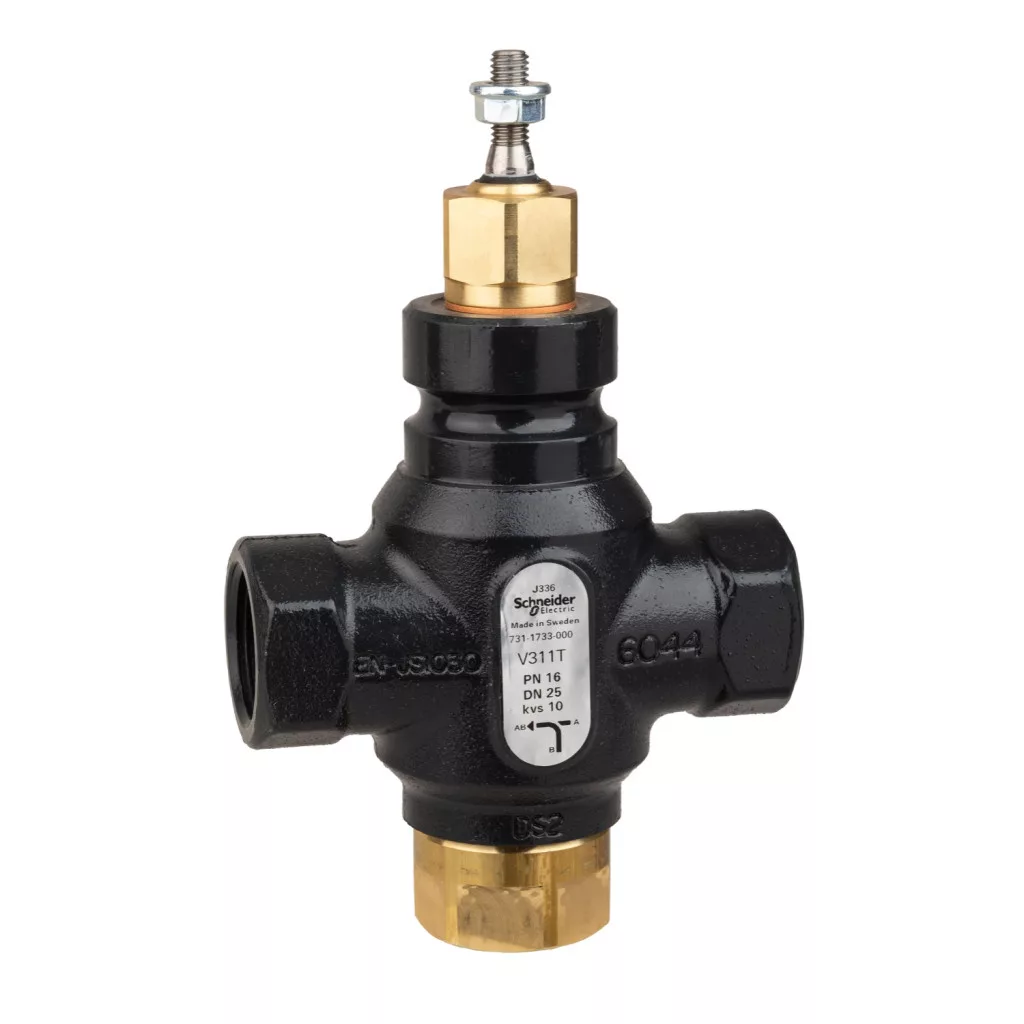

Supapa de reglare cu trei căi Venta V311T Globe Valve este un dispozitiv de reglare de calitate profesională, oferit de Schneider Electric pentru reglarea precisă a debitului de lichid în sistemele de automatizare a clădirilor și în sistemele de încălzire și răcire. Produsul cu numărul de articol 7311733000 a fost proiectat special pentru sisteme de dimensiuni medii, având dimensiunea DN25 și filet interior Rp 1, ceea ce facilitează conectarea la sistemele standard de țevi. Modelul V311T/25/10 oferă performanțe excelente în utilizarea cu diverse medii. Supapa este compatibilă cu apa și cu soluții de glicol de diferite concentrații (25%, 30%, 50%), fiind astfel alegerea ideală pentru sistemele de încălzire, răcire și climatizare. Datorită clasei de presiune PN16, este potrivită și pentru aplicații de înaltă presiune și poate fi utilizată într-un interval larg de temperaturi (între -20 °C și 120 °C). Coeficientul de curgere de 10 Kvs (11,56 cv) asigură caracteristici de curgere adecvate pentru majoritatea sistemelor de dimensiuni medii. Construcția unică a supapei cu bilă V311T permite o reglabilitate excelentă. Intervalul de reglare mai mare de 50:1 asigură o reglare a debitului extrem de precisă, în timp ce caracteristica de debit procentual egal oferă performanțe optime chiar și în condiții de sarcină variabile. Mecanismul supapei efectuează o mișcare liniară, cu o cursă de 20 mm, în timpul căreia ridicarea tijei închide poarta A și o deschide pe B spre AB. La portul A, etanșarea supapei este de clasa IV-S1 (0,005%), ceea ce asigură o etanșeitate excelentă. Materialul din care este fabricată supapa este special conceput pentru a asigura o durată lungă de viață și fiabilitate. Corpul supapei din fontă nodulară (EN-JS 1030) este masiv și durabil, în timp ce dopul din alamă (CW602N) și tija din oțel inoxidabil (AISI 303) sunt rezistente la coroziune și uzură. Garniturile sunt fabricate din material EPDM (monomer de etilenă-propilenă-dienă), care asigură o rezistență termică și chimică excelentă. Supapa poate suporta o diferență de presiune maximă de 399,9 kPa, ceea ce garantează o funcționare fără probleme pe durata de viață normală. Supapa de reglare Venta V311T (7311733000) este o alegere excelentă pentru toate aplicațiile de inginerie civilă în care este necesară o reglare precisă și fiabilă a debitului.
Schneider Electric Globe Valves and Actuators - 7311733000 - Specificații tehnice ale supapei de reglare cu filet cu trei căi V311T/25/10
Caracteristici principale
Tipul supapei: Globe
Seria de produse a supapei: V311T
Model supapă: V311T/25/10
Configurație supapă: 3-Way (cu trei căi)
Clasă de presiune: PN16
Dimensiuni și racorduri
Tip racord supapă: filet interior Rp
Dimensiune racord supapă: Rp 1
Dimensiune corp: 25 mm (1 in)
Dimensiune țeavă: 25 mm
Caracteristici de funcționare
Curba de debit: Procentuală uniformă
Coeficient de debit: 11,56 cv / 10 kvs
Temperatura de funcționare a fluidului: -20...120 °C
Diferența de presiune maximă a fluidului pentru durata de viață normală: 399,9 kPa
Capacitate de reglare a supapei de reglare: Mai mare de 50:1
Lungimea cursei: 20 mm
Clasa de scurgere: Port A: Clasa IV-S1 (0,005 %)
Operațiune de scurgere a tijei: Ridicarea tijei închide A și deschide B către AB
Mișcarea tijei: Liniară
Compatibilitate
Compatibilitate cu mediul: Glicol 25%, Glicol 30%, Glicol 50%, Apă
Materiale
Material garnitură: Alamă
Material corp: Fontă cu grafit sferic EN-JS 1030
Material scaun: Port A: fontă cu grafit sferic EN-JS 1030, Port B: fontă cu grafit sferoidal EN-JS 1030
Materialul tijei: oțel inoxidabil AISI 303
Materialul dopului: alamă CW602N
Materialul garniturii tijei: EPDM (monomer de etilen-propilen-dienă)
Materialul garniturii scaunului: Port A: EPDM (monomer de etilen-propilen-dienă), Port B: EPDM (monomer de etilen-propilen-dienă)
Material de etanșare: EPDM (monomer de etilen-propilen-dienă)
Aplicație geografică
Regiuni țintă: Europa, Asia-Pacific, Australia
