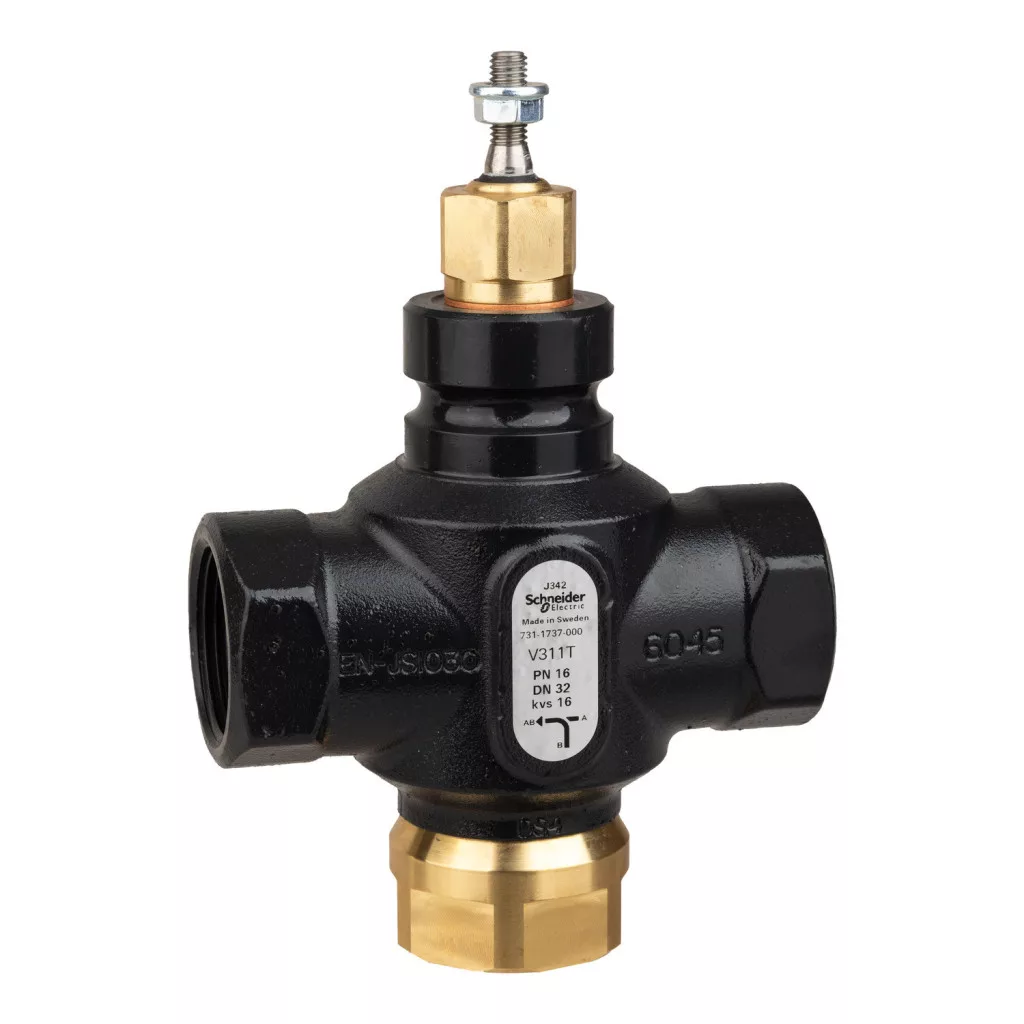

Supapa cu trei căi Venta V311T este un element de reglare extrem de versatil și fiabil, reprezentând alegerea ideală pentru sistemele de încălzire, răcire și climatizare, în care este necesară o reglare precisă a debitului de lichid. Această supapă, fabricată de Schneider Electric cu numărul de articol 7311737000, a fost proiectată special pentru aplicații în care fiabilitatea și reglarea precisă sunt cerințe esențiale. Modelul V311T/32/16 este disponibil în dimensiunea DN32, cu clasa de presiune PN16, ceea ce asigură performanța adecvată chiar și în condiții de solicitare intensă. Valva are o conexiune cu filet interior (Rp 1 1/4), ceea ce facilitează integrarea în sistemele existente. Caracteristica de debit procentual egal asigură o reglare precisă, în timp ce coeficientul de debit de 16 kvs (care corespunde unei valori de 18,5 cv) permite un debit adecvat chiar și în sisteme mai mari. Intervalul de reglare al supapei, mai mare de 50:1, asigură o flexibilitate remarcabilă în diverse condiții de funcționare. Supapa V311T este compatibilă cu mai multe tipuri de medii, inclusiv apă și diferite concentrații de glicol (25%, 30%, 50%), ceea ce o face potrivită atât pentru utilizarea în sisteme de încălzire, cât și în cele de răcire. Intervalul de temperatură de funcționare este extrem de larg, de la -20 °C la +120 °C, astfel încât funcționează fiabil chiar și în condiții de mediu extreme. Supapa are mișcare liniară, cu o cursă de 20 mm, iar prin mișcarea tijei în sus închide portul A și deschide portul B către AB. Clasa de etanșeitate a portului A este IV-S1 (0,005%), ceea ce asigură o etanșeitate excelentă. Din punct de vedere al materialului, supapa cu bilă V311T cu numărul de articol 7311737000 reprezintă o calitate excepțională: corpul supapei este din fontă cu grafit sferoidal (EN-JS 1030), tija supapei este din oțel inoxidabil (AISI 303), iar discul supapei este din alamă CW602N. Piesele supapei sunt, de asemenea, fabricate din fontă cu grafit sferoidal (EN-JS 1030), în timp ce garniturile și garniturile tijei supapei sunt din material EPDM, ceea ce asigură o rezistență chimică excelentă și o durată de viață îndelungată. Diferența maximă de presiune la durata de viață normală este de 399,9 kPa, ceea ce garantează o funcționare adecvată în majoritatea domeniilor de aplicare. Supapa Venta V311T vizează în primul rând piețele din Europa, Asia și Australia, dar, datorită designului său universal, poate fi utilizată practic în orice sistem cu parametri tehnici adecvați.
Schneider Electric Globe Valves and Actuators - 7311737000 - Specificații tehnice ale robinetului de reglare cu trei căi și filet V311T/32/16
Caracteristici generale
Gama de robinete: Venta
Tipul produsului sau al componentei: Supapă
Tipul supapei: Globe
Seria supapei: V311T
Modelul supapei: V311T/32/16
Compatibilitate și configurație
Compatibilitate cu mediul: Glicol 25%, Glicol 30%, Glicol 50%, Apă
Configurația supapei: 3 căi
Tipul racordului supapei: Filet interior Rp
Dimensiunea racordului supapei: Rp 1-1/4
Dimensiunea corpului: 32 mm (1-1/4 in)
Dimensiunea țevii: 32 mm
Caracteristici de performanță
Caracteristică de curgere: Procentuală uniformă
Coeficient de curgere: 18,5 cv, 16 kvs
Clasa de presiune: PN16
Temperatura fluidului de lucru: -20...120 °C
Presiunea fluidului max. delta P la durată de viață normală: 399,9 kPa
Domeniul de reglare al supapei de reglare: Mai mare de 50:1
Lungimea cursei: 20 mm
Scurgere la scaun: Portul A: Clasa IV-S1 (0,005%)
Mod de funcționare a tijei: Tija închide portul A și deschide portul B către AB
Mișcarea tijei: Liniară
Materiale
Materialul garniturii: Alamă
Materialul corpului: Fontă cu grafit sferoidal EN-JS 1030
Materialul scaunului: Portul A: fontă cu grafit sferoidal EN-JS 1030, Port B: fontă cu grafit sferoidal EN-JS 1030
Materialul tijei: Oțel inoxidabil AISI 303
Materialul dopului: Alamă CW602N
Materialul garniturii tijei: EPDM (monomer de etilen-propilen-dienă)
Materialul garniturii scaunului: Port A: EPDM (monomer de etilen-propilen-dienă), Port B: EPDM (monomer de etilen-propilen-dienă)
Materialul garniturii: EPDM (monomer de etilen-propilen-dienă)
Regiuni țintă: Europa, Asia-Pacific, Australia
