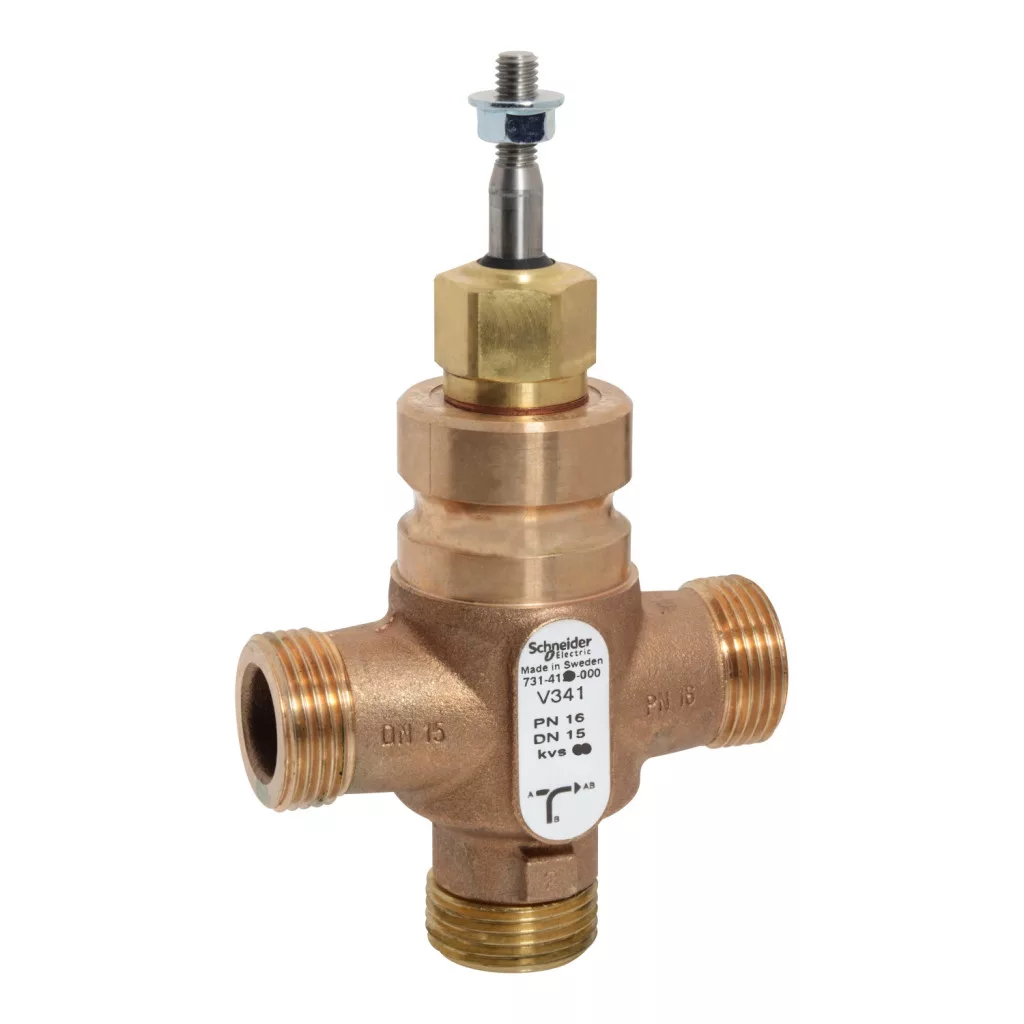

Venta V341 Globe Valve este o supapă cu bilă filetată cu trei căi de înaltă calitate, care reprezintă un element indispensabil în sistemele profesionale de instalații tehnice ale clădirilor. Supapa cu numărul de articol 7314125000 are o conexiune cu filet exterior G 1, un diametru nominal de DN15 și o valoare Kvs de 2,5, ceea ce o face extrem de potrivită pentru sarcini de reglare precisă a debitului de lichid în diverse aplicații de inginerie a clădirilor și industriale. Supapa de tip V341/15/2.5 este realizată într-o carcasă robustă din bronz Rg5, în timp ce componentele interne – printre care supapa de închidere, tija supapei și scaunele – sunt fabricate din oțel inoxidabil AISI 303, ceea ce asigură o durabilitate și o rezistență la coroziune remarcabile. Configurația cu 3 căi a supapei permite controlul complex al fluxului de lichid, ceea ce este deosebit de util în sistemele de încălzire și răcire, unde reglarea precisă a temperaturii este de o importanță critică. Când tija supapei se mișcă în sus, aceasta închide portul A și deschide portul B către AB, ceea ce duce la o caracteristică de debit procentual uniformă. Printre parametrii tehnici remarcabili ai supapei cu glob Venta V341 se numără clasa de presiune PN16, care permite o diferență de presiune maximă de 599,8 kPa pe durata normală de viață. Intervalul larg de temperaturi de funcționare (de la -20 °C la 150 °C) permite funcționarea fiabilă chiar și în condiții de mediu variate. Este compatibil cu mai multe tipuri de medii, inclusiv apă și soluții de glicol cu concentrații diferite (25%, 30%, 50%), ceea ce asigură o aplicabilitate versatilă. Coeficientul de curgere de 2,89 cv (2,5 kvs) și domeniul de reglare mai mare de 50:1 permit o reglare precisă a debitului de lichid. Supapa cu numărul de articol 7314125000 dispune de soluții speciale de etanșare: garnitura tijei supapei din EPDM (monomer de etilenă-propilenă-dienă) și materialul de etanșare asigură o stabilitate termică și o rezistență chimică excelente. Etanșarea corpului supapei la portul A este de tip metal-metal, ceea ce favorizează o scurgere minimă (la portul A mai puțin de 0,02% kvs la porturile A-AB și mai puțin de 0,05% kvs la porturile B-AB). Cursa liniară de 20 mm a tijei supapei permite o reglare precisă. Regiunile țintă ale supapelor V341 includ Europa, Asia și regiunea Pacificului, precum și Australia, indicând adecvarea și fiabilitatea produsului pe piețele internaționale în diverse condiții climatice și de sistem.
Schneider Electric Globe Valves and Actuators - 7314125000 - Specificații tehnice ale supapei de reglare cu trei căi și filet V341/15/2.5
Date generale
Gama de supape: Venta
Tipul produsului sau al componentei: Supapă
Tipul supapei: Supapă cu bilă
Seria de produse a supapei: V341
Modelul supapei: V341/15/2.5
Compatibilitate și configurație
Compatibilitate cu mediul: Glicol 25%, Glicol 30%, Glicol 50%, Apă
Configurația supapei: 3 căi
Date privind racordurile și dimensiunile
Tipul racordului supapei: G exterior
Dimensiunea racordului supapei: G 1B
Dimensiunea corpului: 15 mm (1/2 col)
Dimensiunea țevii: 15 mm
Caracteristici de curgere
Caracteristica de curgere: Procentuală uniformă
Coeficient de curgere: 2,89 cv, 2,5 kvs
Clasa de presiune: PN16
Temperatura fluidului de lucru: -20...150 °C
Presiunea fluidului max. delta P la durată de viață normală: 599,8 kPa
Capacitate de reglare a supapei de reglare: Mai mare de 50:1
Caracteristici de funcționare
Lungime cursă: 20 mm
Scurgere scaun: Portul A: Mai puțin de 0,02% kvs (porturile A-AB), portul A: Mai puțin de 0,05% kvs (porturile B-AB)
Funcționare cu cursă ascendentă: Cursă ascendentă închide A și deschide B către AB
Mișcare cursă: Liniară
Materiale
Material garnitură: Oțel inoxidabil
Material corp: Bronz Rg5
Material scaun: Portul A: oțel inoxidabil AISI 303, portul B: oțel inoxidabil AISI 303
Materialul tijei: Oțel inoxidabil AISI 303
Materialul dopului: Oțel inoxidabil AISI 303
Materialul garniturii tijei: EPDM (monomer de etilenă-propilenă-dienă)
Materialul garniturii scaunului: Portul A: metal pe metal
Material de etanșare: EPDM (monomer de etilenă-propilenă-dienă)
