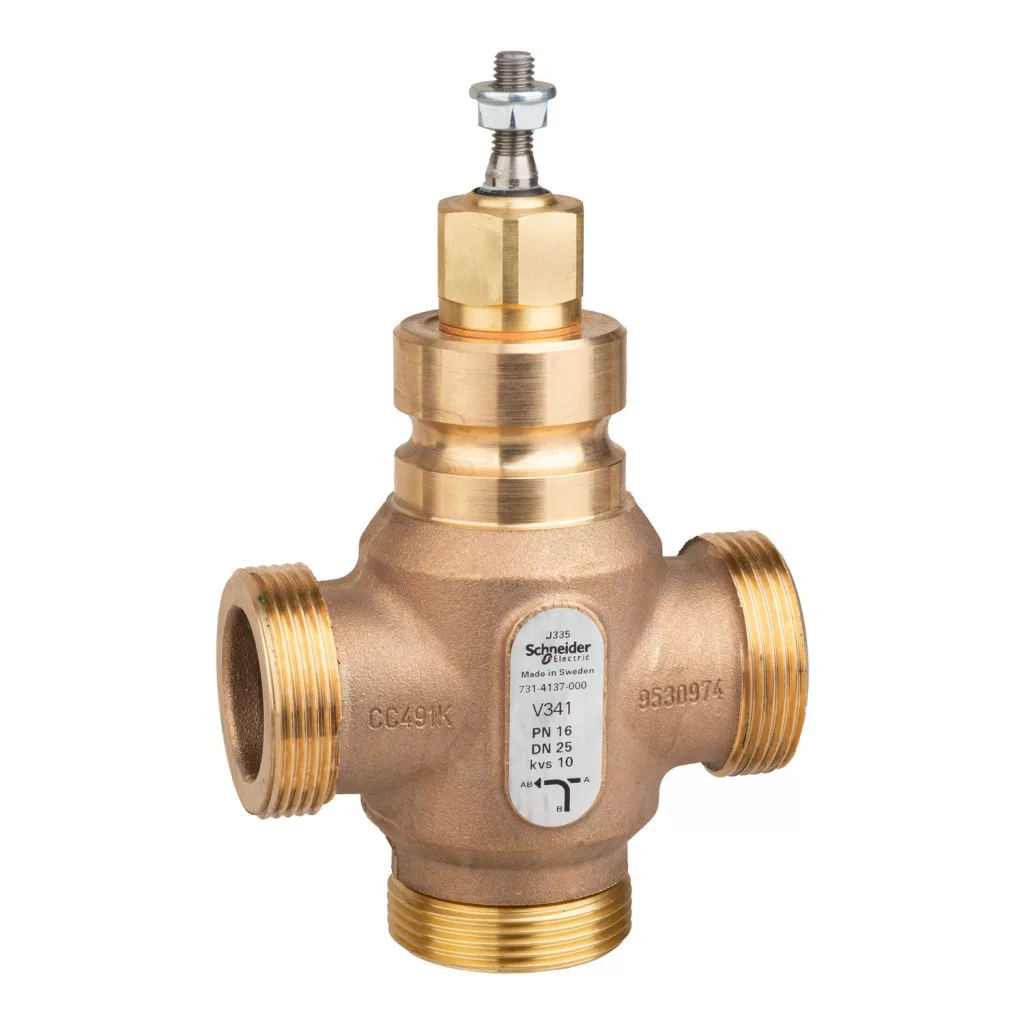

Supapa cu bilă Venta V341 face parte din gama de dispozitive industriale de reglare a debitului de calitate superioară, dezvoltată de Schneider Electric pentru a asigura performanțe și fiabilitate la cel mai înalt nivel. Supapa cu trei căi, cu numărul de articol 7314137000, este concepută special pentru aplicații în care este necesară o reglare precisă a debitului de lichid în condiții de temperatură și presiune variabile. Modelul V341/25/10 face parte din gama de supape Venta, recunoscută pe scară largă pentru caracteristicile sale de calitate superioară și durata lungă de viață. Această supapă cu bilă cu carcasă din bronz (Rg5) are filet exterior G 1-1/2, cu diametru nominal DN25. Valoarea Kvs a robinetului este de 10, ceea ce corespunde la 11,56 cv, asigurând o capacitate excelentă de reglare a debitului. Robinetul din clasa de presiune PN16 poate fi utilizat într-un interval larg de temperaturi (între -20°C și 150°C), ceea ce asigură o flexibilitate extraordinară în diverse domenii de aplicare. Este compatibilă cu mai multe tipuri de medii, inclusiv apă și soluții de glicol cu concentrații diferite (25%, 30%, 50%), fiind astfel alegerea ideală atât pentru sistemele de încălzire și răcire, cât și pentru cele industriale. Designul tehnic al supapei cu bilă V341 prezintă numeroase caracteristici avantajoase. Caracteristica de curgere procentuală uniformă asigură o reglare precisă, în timp ce domeniul larg de reglare (peste 100:1) permite un spectru larg de funcționare. Supapa are o tijă cu mișcare liniară, cu o cursă de 20 mm. Conform principiului de funcționare, odată cu mișcarea tijei în sus, portul A se închide și portul B se deschide către portul AB. Materialele corpului și ale carcasei supapei sunt extrem de durabile: garnituri din oțel inoxidabil AISI 303, corp de supapă din oțel inoxidabil atât la portul A, cât și la portul B, precum și garnituri din EPDM (etilen-propilen-dien-monomer). Scurgerea este extrem de redusă: la portul A este mai mică de 0,02% din valoarea Kvs (între porturile A și AB), respectiv mai mică de 0,05% din valoarea Kvs (între porturile B și AB). Supapa cu bilă Venta V341, cu numărul de articol 7314137000, este concepută pentru utilizare profesională, în special pentru sisteme în care reglarea precisă a debitului de lichid este de o importanță critică. Diferența de presiune la durata de viață normală maximă este de 599,8 kPa, ceea ce asigură o funcționare fiabilă pe termen lung. Finisajul din oțel inoxidabil și bronz îl face rezistent la mediile corozive, fiind astfel alegerea ideală pentru numeroase aplicații industriale, comerciale și de instalații tehnice în Europa, regiunea Asia-Pacific și Australia.
Schneider Electric Globe Valves and Actuators - 7314137000 -Supapă de reglare cu trei căi și filet V341/25/10 date tehnice
Caracteristici produs
Tip produs: Supapă cu bilă
Categorie produs: Venta
Model: V341/25/10
Număr de articol: 7314137000
Specificații tehnice
Configurație supapă: cu 3 căi
Tipul racordului: filet exterior G
Dimensiunea racordului: G 1-1/2B
Dimensiunea corpului: 25 mm (1 col)
Dimensiunea țevii: 25 mm
Valoare Kvs: 10 (corespunde la 11,56 cv)
Clasă de presiune: PN16
Temperatura fluidului de lucru: -20...150 °C
Diferență de presiune maximă la durată de viață normală: 599,8 kPa
Domeniu de reglare: Mai mare de 100:1
Lungimea cursei: 20 mm
Materiale
Material carcasă: Bronz Rg5
Piese interne: Oțel inoxidabil
Materialul elementului de închidere: Portul A: oțel inoxidabil AISI 303, portul B: oțel inoxidabil AISI 303
Materialul tijei: Oțel inoxidabil AISI 303
Materialul dopului: Oțel inoxidabil AISI 303
Materialul garniturii tijei: EPDM (monomer de etilen-propilen-dienă)
Materialul garniturii scaunului: Portul A: metal pe metal
Material de ambalare: EPDM (monomer de etilen-propilen-dienă)
Caracteristici de funcționare
Caracteristică de curgere: Procentuală egală
Valoare de scurgere: Portul A: valoare Kvs mai mică de 0,02% (între porturile A-AB), Portul A: valoare Kvs mai mică de 0,05% (între porturile B-AB)
Principiul de funcționare al tijei: Tija închide portul A și deschide portul B către AB
Tipul mișcării tijei: Liniar
Compatibilitate
Compatibilitate cu mediul: Glicol 25%, Glicol 30%, Glicol 50%, Apă
Regiuni țintă: Europa, Asia-Pacific, Australia
