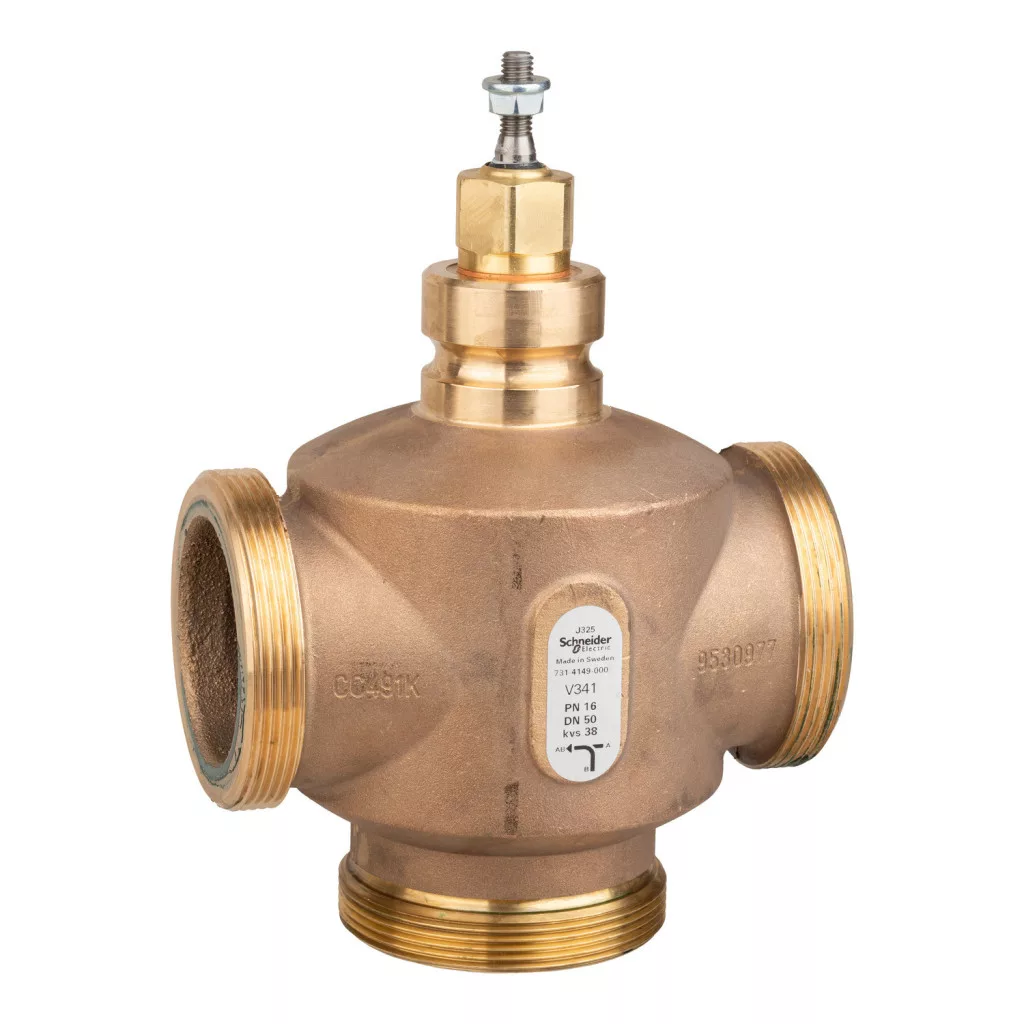

Schneider Electric Globe Valves and Actuators - 7314149000 - Supapă de reglare cu trei căi și filet V341/50/38
Planifică-ți inteligent comanda! Cumpără orice produse de o valoare mai mare și beneficiezi de reduceri la toate! Mai multe informații...
Date tehnice ale supapei cu trei căi Venta V341
Caracteristici generale
Seria de supape: Venta
Tipul produsului sau al piesei: Supapă
Grup de supape: V341
Modelul supapei: V341/50/38
Număr de articol: 7314149000
Specificații tehnice
Configurația supapei: 3 căi
Tipul supapei: Supapă cu bilă
Mediile compatibile: Apă, 25% glicol, 30% glicol, 50% glicol
Tipul racordului supapei: Filet exterior G
Dimensiunea racordului supapei: G 2-3/4B
Diametru nominal: DN50 (2")
Dimensiunea conductei: 50 mm
Caracteristică de curgere: Procentuală egală
Coeficient de curgere: 43,94 cv / 38 kvs
Clasa de presiune: PN16
Temperatura fluidului de lucru: -20...150 °C
Diferența maximă de presiune la durată de viață normală: 599,8 kPa
Domeniul de acțiune al supapei de reglare: Mai mare de 100:1
Caracteristici mecanice
Lungimea cursei: 20 mm
Scurgeri: Portul A: mai puțin de 0,02% kvs (porturi A-AB), mai puțin de 0,05% kvs (porturi B-AB)
Funcționarea tijei: Tija cu mișcare ascendentă închide portul A și deschide portul B către AB
Configurația tijei: Liniar
Materiale
Material carcasă: Bronz Rg5
Material componente interne: Oțel inoxidabil
Material scaun: Portul A: oțel inoxidabil AISI 303, portul B: oțel inoxidabil AISI 303
Materialul tijei: oțel inoxidabil AISI 303
Materialul dopului: oțel inoxidabil AISI 303
Materialul garniturii tijei: EPDM (monomer de etilen-propilen-dienă)
Materialul garniturii scaunului: Portul A: metal pe metal
Material de etanșare: EPDM (monomer de etilen-propilen-dienă)
