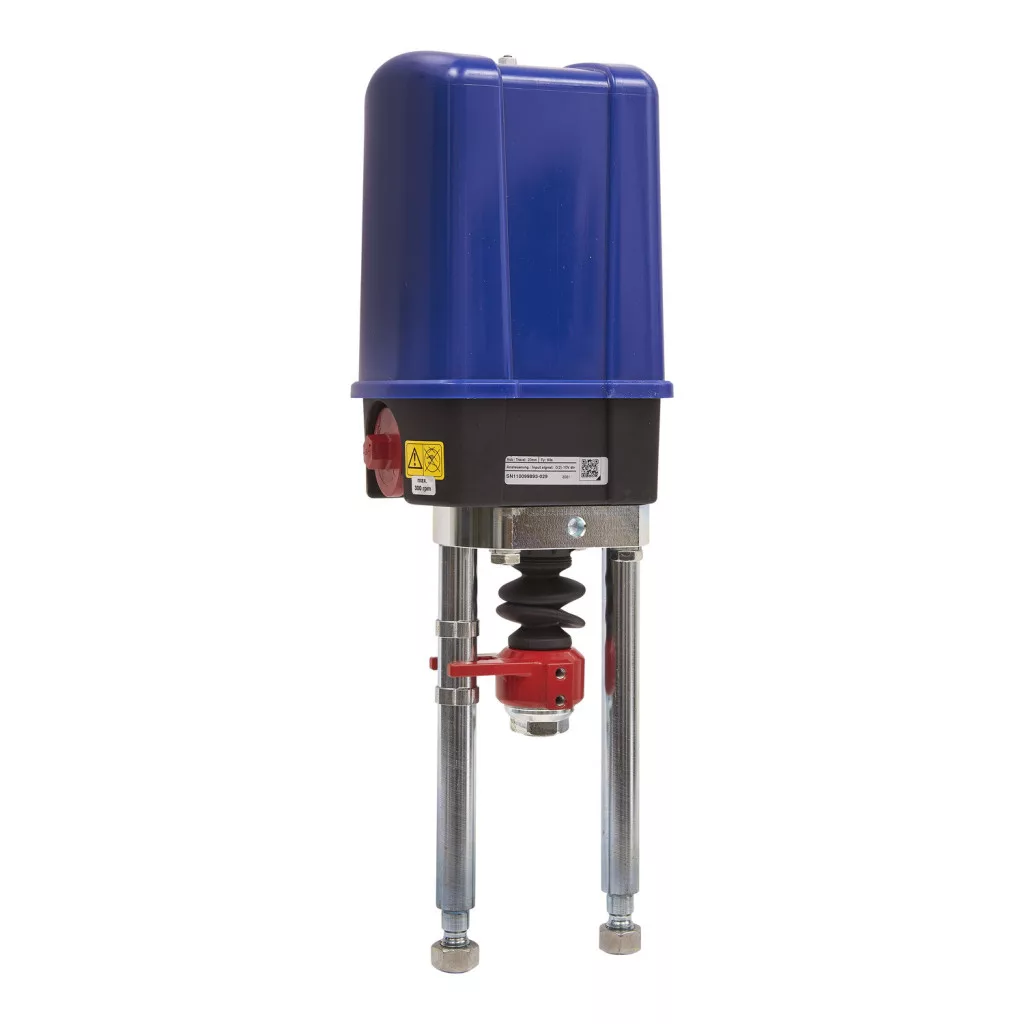

Actuatorul pentru supape cu bilă M22A de la Schneider Electric este un actuator electric de înaltă calitate, conceput special pentru reglarea precisă a supapelor cu bilă. Modelul cu numărul de articol 8900104000 este un servomotor cu control de modulație, care oferă o soluție ideală pentru aplicații de gestionare a proceselor industriale și de inginerie a clădirilor, unde este necesară o reglare precisă a supapei. Parametrii tehnici ai acționării pentru supape sunt impresionanți: funcționează cu o tensiune de alimentare de 24 V c.a., în timp ce semnalul de comandă poate fi de 0-10 V c.c. sau 0-20 mA c.c., ceea ce asigură o reglare extrem de fină. Motorul M22A este capabil să dezvolte o forță de 2200 N (ceea ce corespunde unei forțe de 495 de livre), garantând astfel o funcționare puternică și fiabilă chiar și în condiții dificile. Dispozitivul are o cursă de 50 mm, suficientă pentru a acoperi întreaga amplitudine de mișcare a majorității supapelor de reglare. Reglarea supapei se realizează în 102 secunde, ceea ce reprezintă un compromis optim între viteză și precizie. Actuatorul de supape Schneider Electric M22A are un nivel de protecție remarcabil: clasificare IP65, care asigură rezistență completă la praf și protecție împotriva jetului de apă. Acest lucru este deosebit de avantajos în medii în care praful, umiditatea sau alte influențe de mediu pot pune în pericol funcționarea dispozitivului. Actuatorul poate fi utilizat într-un interval larg de temperaturi (între -20 °C și +70 °C) și funcționează fiabil chiar și la o umiditate relativă de 0-90%. Funcția de resetare automată asigură o stare de funcționare sigură în cazul unei defecțiuni. M22A nu are un design cu revenire prin arc, ceea ce permite o funcționare eficientă din punct de vedere energetic, în timp ce ciclul de funcționare de 80% permite o utilizare intensivă. Utilizarea produsului este extrem de simplă, datorită indicatorului de cursă situat pe soclul vehiculului, care oferă întotdeauna un feedback precis cu privire la poziția actuală a supapei. Conectarea se realizează cu ajutorul unui bornier, ceea ce facilitează instalarea și întreținerea. Aparține clasei de izolație electrică Clasa II, ceea ce oferă o siguranță suplimentară utilizatorilor. Actuatorul de supapă M22A, cu numărul de articol 8900104000, a fost introdus în principal în Europa, în regiunea Asia-Pacific și în Australia, dar datorită fiabilității și versatilității sale, este o alegere populară la nivel mondial. Este ideal pentru sisteme de inginerie civilă, aplicații de încălzire și răcire, precum și sisteme de control al proceselor industriale, unde este necesară o comandă precisă și fiabilă a supapelor.
Schneider Electric Globe Valves and Actuators - 8900104000 -Acționator pentru supape M22A-24V date tehnice
Caracteristici principale
Tipul produsului sau al piesei: Acționator pentru supape
Tipul acționatorului pentru supape: Electric
Seria de produse a acționatorului pentru supape: M22
Model actuator: M22
Destinarea produsului: supapă cu bilă
Consum de energie: 15 VA CA
Consum de energie al suportului: 15 VA CA
Revenire la tensiunea de alimentare: Fără revenire prin arc
Semnal de comandă: Modulație
Ciclu de funcționare: 80 %
Regiune țintă: Europa, Asia și zona Pacificului, Australia
Informații suplimentare
Acționarea supapei: Liniară
Tipul de control: Resetare automată
Tensiune nominală de alimentare: 24 V CA
Interval de intrare analogică: 0...10 V DC
Lungime cursă: 50 mm
Calibrare automată cursă: Nu
Clasa de izolație electrică: Clasa II
Forță: 2200 N / 495 lbf
Indicator de poziție: Indicator de cursă pe car
Cabluri și conexiuni: Bornieră
Durata de funcționare a cursei: 102 s
Condiții de mediu
Grad de protecție IP: IP65
Temperatura de funcționare: -20…70 °C
Temperatura de depozitare: -20…70 °C
Umiditate relativă: 0…90 %
