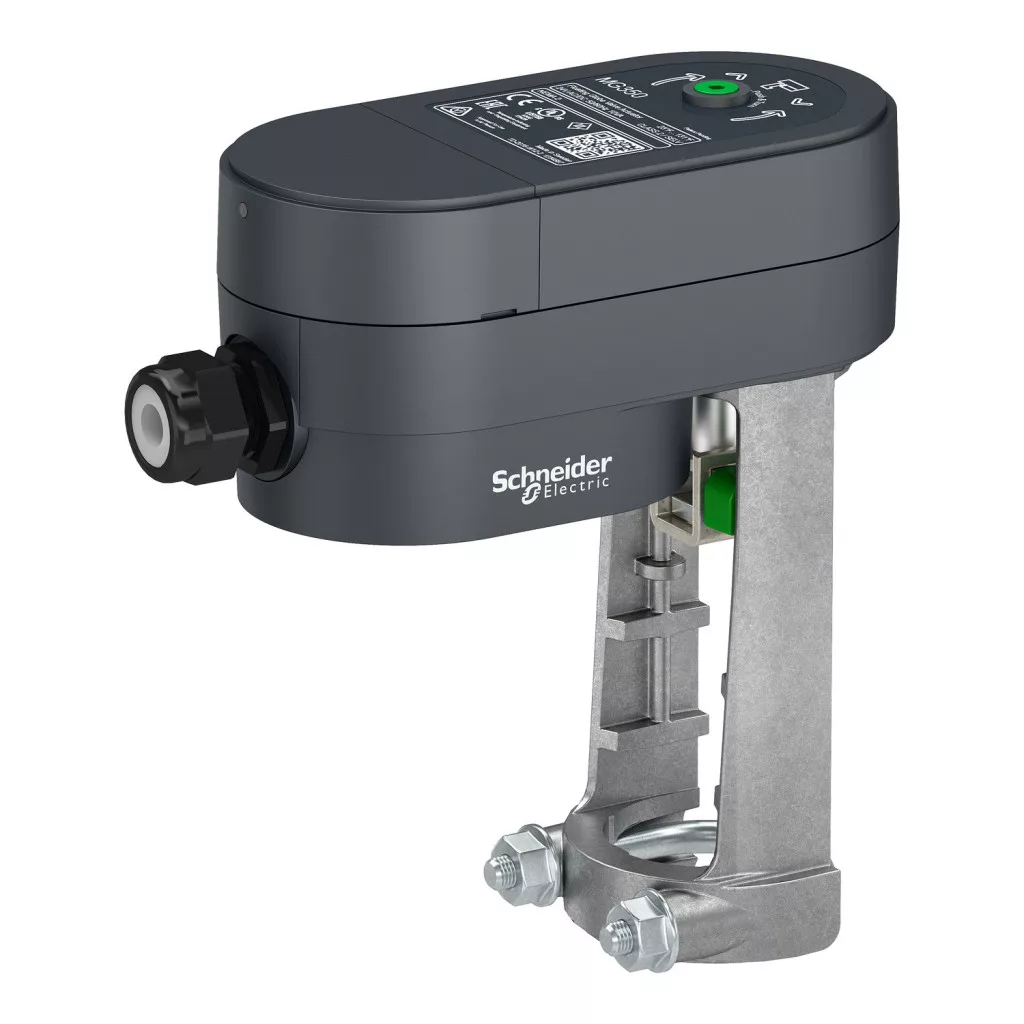

Schneider Electric SpaceLogic MG350-24F este un actuator electric modern pentru supape cu bilă, care reprezintă alegerea perfectă pentru sistemele de automatizare a clădirilor și pentru sistemele HVAC. Acest actuator fără arc de revenire funcționează cu o tensiune de alimentare de 24 V c.a. și a fost proiectat special pentru supape cu bilă, asigurând o comandă precisă și o funcționare fiabilă. SpaceLogic MG350-24F are parametri tehnici excelenți. Este capabil să exercite o forță de 350 N (79 lbf), suficientă pentru mișcarea precisă a majorității supapelor cu bilă. Actuatorul se mândrește cu un grad de protecție IP53, care oferă o protecție adecvată împotriva prafului și a apei. Produsul efectuează o mișcare liniară, cu o cursă de 0,9375 mm, iar durata totală a cursei este de doar 102 secunde. Domeniul de funcționare este ideal la o temperatură ambiantă cuprinsă între -5 °C și 55 °C, precum și la o umiditate relativă fără condens de 5-95%. Opțiunile de control ale Schneider Electric MG350-24F sunt versatile – suportă atât controlul flotant (floating), cât și modul de funcționare cu două poziții (on/off). Semnalul de feedback este de 2-10 V DC, ceea ce permite transmiterea precisă a poziției supapei către sistemul de control. Indicatorul de stare LED de pe produs și indicatorul de cursă montat pe consolă facilitează verificarea vizuală a stării de funcționare. Dispozitivul are un consum redus de energie, necesitând doar 3 W în timpul funcționării și doar 0,5 W în modul de așteptare. Schneider Electric SpaceLogic MG350-24F este fabricat din materiale de calitate: garnitura este din teflon armat, inelele O sunt din EPDM, iar carcasa din policarbonat. Produsul aparține clasei de izolație electrică Clasa II, ceea ce oferă o siguranță sporită. Conectarea se realizează printr-o bornă detașabilă, iar dispozitivul are o deschidere de 1 x 20 mm, care poate fi utilizată pentru cabluri cu diametrul exterior de 6-12 mm. Actuatorul SpaceLogic MG350-24F a fost conceput în principal pentru piețele din Europa, Asia-Pacific și Australia. Produsul are un ciclu de funcționare de 20% și oferă o soluție excelentă pentru aplicații de tehnică de clădiri în care este necesară o comandă fiabilă, precisă și eficientă din punct de vedere energetic a supapelor. Actuatorul cu numărul de articol MG350-24F face parte din gama de produse Schneider Electric SpaceLogic, care oferă soluții de vârf în domeniul automatizării clădirilor pentru funcționarea eficientă a clădirilor moderne.
Schneider Electric Globe Valves and Actuators - MG350-24F - Date tehnice actuator cu bilă MG350
Caracteristici principale
Gama de actuatoare: SpaceLogic
Tipul produsului: Actuator
Tipul actuatorului: Electric
Seria de actuatoare: MG350
Model actuator: MG350
Destinarea produsului: supap cu bilă
Consum de energie în modul de menținere: 0,5 W
Mod de revenire: Revenire fără arc
Semnal de comandă: Plutitor, 2 poziții (pornit/oprit)
Racord garnitură: 1 x orificiu pentru garnitură de 20 mm, pentru cablu cu diametru exterior de 6-12 mm
Ciclu de funcționare: 20 %
Piață țintă: Europa, Asia-Pacific, Australia
Date tehnice
Tipul actuatorului: Linear
Tipul de control: Resetare automată
Tensiune nominală de alimentare: 24 V CA
Semnal de feedback: 2...10 V CC
Putere consumată: 3 W
Lungime cursă: 0,9375 mm
Clasă de izolație electrică: Clasa II
Forță: 350 N / 79 lbf
Indicator de poziție: Indicator de cursă pe consolă
Caracteristici suplimentare: LED de stare
Cabluri și conexiuni: Bloc de borne detașabil
Durată de funcționare a cursei: 102 s
Materiale: Teflon armat: garnitură, EPDM: inele O, Policarbonat: carcasă
Caracteristici de mediu
Grad de protecție IP: IP22
Temperatura de funcționare: -5...55 °C
Umiditate relativă: 5...95 % fără condens
Temperatură de depozitare: -40...70 °C
