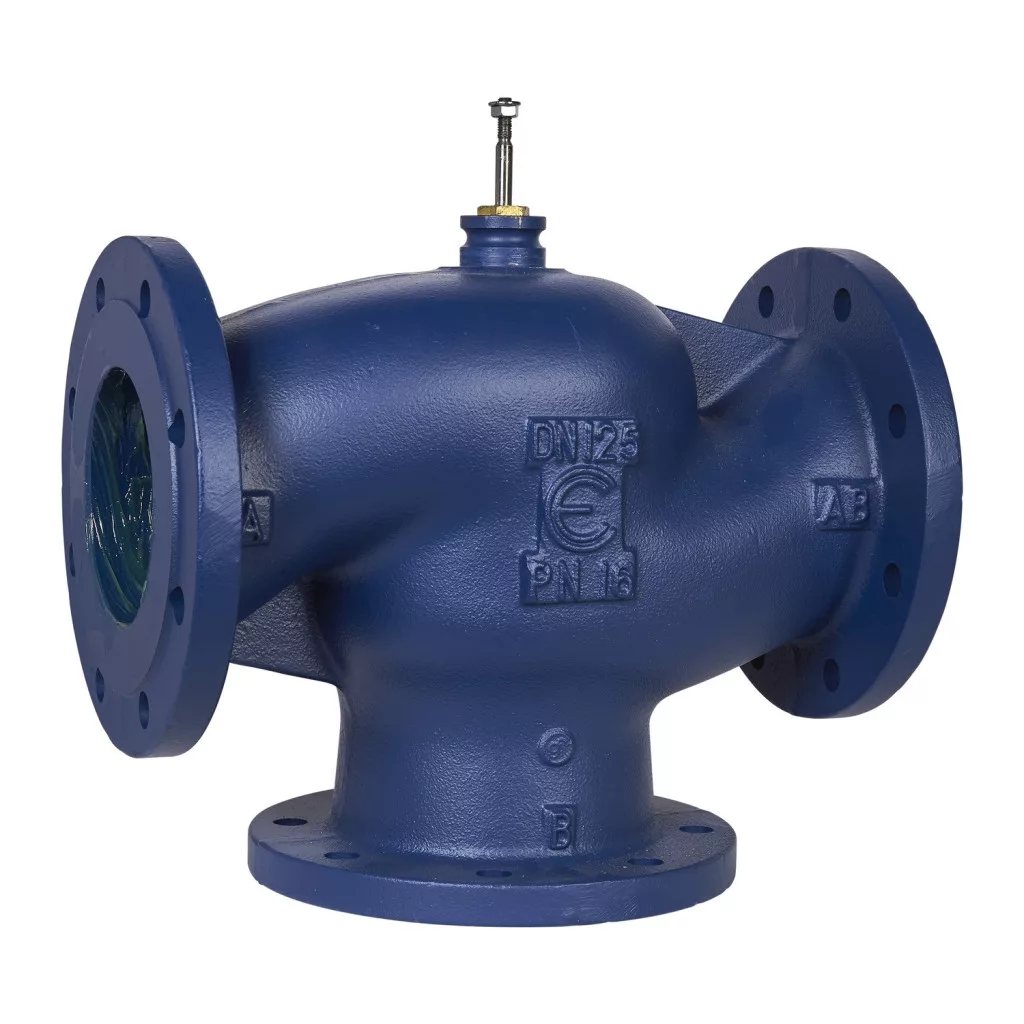

Supapa cu flanșă Schneider Electric VG311F-125C este o supapă de reglare cu trei căi extrem de fiabilă și de mare capacitate, concepută special pentru a răspunde cerințelor sistemelor profesionale de tehnică a clădirilor. Această supapă de dimensiunea DN125 este alegerea ideală pentru reglarea precisă a debitului în sistemele de încălzire, răcire și alte sisteme de gestionare a fluidelor din clădirile de mari dimensiuni. Produsul are parametri tehnici excelenți, care asigură o durată lungă de viață și o funcționare fără probleme chiar și în cele mai exigente medii. Supapa VG311F-125C are o valoare Kvs remarcabilă de 200 m³/h (ceea ce corespunde la 144,53 CP) și asigură o caracteristică de debit procentual uniformă. Produsul aparține clasei de presiune PN16 și poate fi utilizat într-un interval larg de temperaturi de funcționare, de la -10 °C la +150 °C. Supapa este compatibilă cu diverse medii, inclusiv apă, precum și amestecuri cu conținut de glicol de 25%, 30% și 50%. Această versatilitate permite utilizarea supapei în diverse sisteme de schimb de căldură, unități fan-coil, unități de tratare a aerului și alte aplicații HVAC. Supapa Schneider Electric VG311F-125C are o construcție robustă: corpul supapei și scaunul sunt fabricate din fontă cenușie (GG-25), în timp ce capul supapei este din alamă. Tija supapei este din oțel inoxidabil (AISI 303), iar dopul este din bronz CB491K, ceea ce asigură o rezistență excelentă la coroziune. Garniturile sunt fabricate din material EPDM (monomer de etilenă-propilenă-dienă), care asigură o durată lungă de viață chiar și la temperaturi ridicate. La scaunul portului A se află o garnitură metal-metal, care asigură o scurgere minimă: scurgerea portului A este mai mică de 0,03% în raport cu valoarea Kvs. Supapa are o cursă de 45 mm, iar tija cu mișcare liniară, atunci când este deplasată în sus, închide portul A și deschide portul B către AB. Rangeability (domeniul de reglare) este mai mare de 50:1, ceea ce permite o precizie de reglare remarcabilă într-un domeniu larg de debit. Schneider Electric a proiectat supapa VG311F-125C special pentru piețele din Europa, Asia-Pacific și Australia, astfel încât aceasta să corespundă cerințelor de inginerie a clădirilor din aceste regiuni. Racordul cu flanșă are dimensiunea DN125, conform standardului ISO 7005-2, ceea ce asigură compatibilitatea cu sistemele standard de conducte. Asamblarea și instalarea sunt simple, iar diferența de presiune maximă a supapei este de 199,9 kPa în condiții normale de durată de viață. Produsul este fabricat exclusiv din materiale de calitate, ceea ce garantează durabilitatea și performanța fiabilă chiar și în cele mai exigente aplicații de inginerie civilă.
Schneider Electric Globe Valves and Actuators - VG311F-125C - Supapă de reglare cu trei căi și flanșă PN16 VG321-125-200 - Specificații tehnice
Caracteristici generale
Tipul produsului: Supapă
Tipul supapei: Globe (supapă cu bilă)
Seria de produse a supapei: VG311F
Model: VG311F-125C 200M SU00
Compatibilitate și funcționare
Compatibilitate cu mediul: Glicol 25%, Glicol 30%, Glicol 50%, Apă
Configurația supapei: 3 căi
Tipul racordului: Cu flanșă
Dimensiunea racordului: DN125 (ISO 7005-2)
Dimensiunea corpului: 125 mm (5 inci)
Dimensiunea țevii: 125 mm
Caracteristici de curgere
Caracteristica de curgere: Procentuală uniformă
Coeficient de curgere: 144,53 cv / 200,01 kvs
Clasă de presiune: PN16
Temperatura fluidului de lucru: -10...150 °C
Diferența maximă de presiune a fluidului: 199,9 kPa
Domeniul de reglare al supapei de reglare: Mai mare de 50:1
Cursă: 45 mm
Scurgere la scaun: A port: Mai puțin de 0,03% în raport cu valoarea kvs
Funcționarea tijei: Tija mișcată în sus închide A și deschide B către AB
Mișcarea tijei: Liniară
Materiale
Material interior: Alamă
Material corp: Fontă cenușie GG-25
Material scaun: Portul A: fontă cenușie GG-25, portul B: fontă gri GG-25
Materialul tijei: Oțel inoxidabil AISI 303
Materialul dopului: Bronz CB491K
Materialul garniturii tijei: EPDM (monomer de etilenă-propilenă-dienă)
Materialul garniturii scaunului: Portul A: metal-metal
Materialul garniturii: EPDM (monomer de etilenă-propilenă-dienă)
Informații de comercializare
Piața țintă: Europa, Asia-Pacific, Australia
