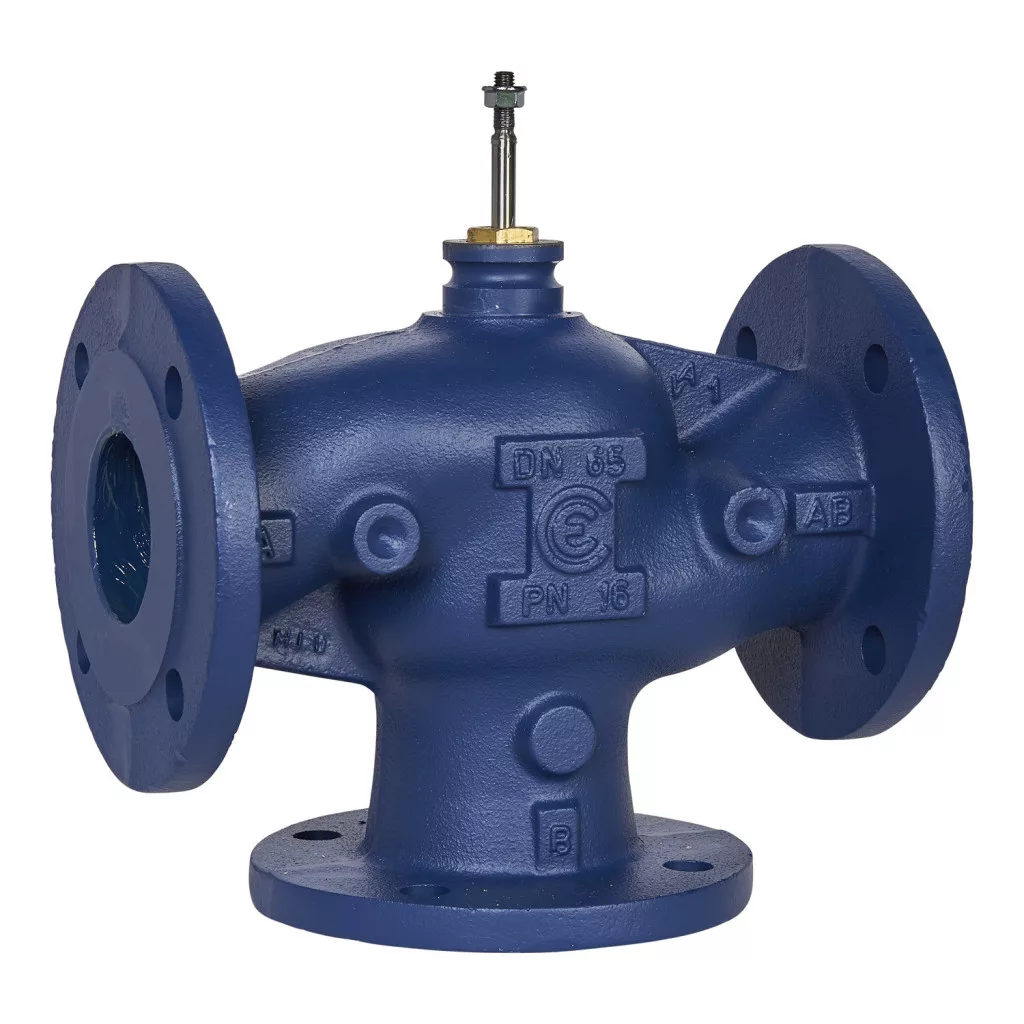

Supapa de reglare cu trei căi și flanșă Schneider Electric VG311F-65C este un element de reglare de înaltă calitate, destinat instalațiilor tehnice profesionale din clădiri, care oferă o soluție fiabilă pentru reglarea precisă a debitului în sistemele pe bază de apă și glicol. Supapa din seria VG311F, cu dimensiunea DN65, are un coeficient de debit (Kvs) de 63 m³/h, ceea ce asigură o gamă largă de aplicații în diverse sisteme de inginerie a clădirilor, în special atunci când este necesară o reglare precisă a debitului de lichid. Construcția robustă a supapei include carcasă și scaune din fontă cenușie (GG-25), în timp ce dopul supapei este fabricat din alamă (CW614N), ceea ce asigură o combinație optimă din punct de vedere al durabilității și al funcționării fiabile. Tija supapei este fabricată din oțel inoxidabil (AISI 303), ceea ce o face rezistentă la efectele coroziunii. Garniturile sunt fabricate din EPDM (monomer de etilenă-propilenă-dienă), ceea ce asigură o rezistență excelentă în diverse condiții de funcționare. Această combinație de materiale atent selectată asigură o durată lungă de viață a supapei și o funcționare fiabilă chiar și în condiții variabile de temperatură și presiune. Parametrii tehnici ai supapei VG311F-65C sunt remarcabili: poate fi utilizată la temperaturi de funcționare cuprinse între -10 °C și +150 °C, are clasa de presiune PN16 și asigură o caracteristică de debit procentuală uniformă. Supapa permite o reglare extrem de precisă, oferind un interval de reglare mai mare de 50:1. Scurgerea din portul A este mai mică de 0,03% din valoarea Kvs, ceea ce înseamnă proprietăți de închidere excelente. Tija supapei cu mișcare liniară are o cursă de 25 mm și, atunci când tija se mișcă în sus, închide portul A și deschide portul B către AB. Supapa este compatibilă cu apa curată, precum și cu amestecuri de apă și glicol de 25%, 30% și 50%, putând fi utilizată în mod flexibil atât în sistemele de încălzire și răcire, cât și în alte sisteme de control al proceselor. Supapa de reglare cu flanșă cu trei căi Schneider Electric VG311F-65C este alegerea ideală pentru sistemele de inginerie a clădirilor din instalații industriale, clădiri comerciale și clădiri publice mai mari. Produsul este comercializat în principal în Europa, regiunea Asia-Pacific și Australia. Datorită materialelor de înaltă calitate, capacității de reglare precisă și fiabilității sale, supapa VG311F-65C este alegerea perfectă pentru inginerii și constructorii care caută o soluție profesională, funcțională pe termen lung, pentru reglarea sistemelor de încălzire și răcire ale clădirilor. Modulul de racordare cu flanșă (DN65 conform standardului ISO 7005-2) permite o instalare simplă în sistemele de țevi adecvate.
Schneider Electric Globe Valves and Actuators - VG311F-65C - Supapă de reglare cu trei căi și flanșă PN16 VG321-65-63 - Date tehnice
Caracteristici produs
Tipul produsului sau al componentei: Supapă
Tipul supapei: Globe (clopot)
Seria supapei: VG311F
Modelul supapei: VG311F-65C 63M SU00
Compatibilitate și configurație
Compatibilitate cu mediul: Glicol 25%, Glicol 30%, Glicol 50%, Apă
Configurația supapei: 3 căi
Tipul racordului supapei: Cu flanșă
Dimensiunea racordului supapei: DN65 (ISO 7005-2)
Dimensiune corp: 65 mm (2-1/2 in)
Dimensiune țeavă: 65 mm
Caracteristici de curgere
Caracteristică de curgere: Procentuală uniformă
Coeficient de curgere: 75,15 cv, 63 kvs
Clasă de presiune: PN16
Temperatura fluidului de lucru: -10...150 °C
Presiunea maximă a fluidului delta P pe durata de viață normală: 199,9 kPa
Capacitatea de reglare a supapei de reglare: Mai mare de 50:1
Cursă: 25 mm
Scurgere la scaun: A: Mai puțin de 0,03% din valoarea kvs
Caracteristici de funcționare
Operațiune de curgere a tijei: Tija se ridică pentru a închide A și a deschide B către AB
Mișcarea tijei: Liniară
Compoziția materialelor
Material interior: Alamă
Material corp: Fontă cenușie GG-25
Material scaun: Portul A: fontă cenușie GG-25, Portul B: fontă gri GG-25
Materialul tijei: oțel inoxidabil AISI 303
Materialul dopului: alamă CW614N
Materialul garniturii tijei: EPDM (monomer de etilenă-propilenă-dienă)
Materialul garniturii scaunului: Portul A: metal pe metal
Materialul garniturii: EPDM (monomer de etilenă-propilenă-dienă)
Informații de distribuție
Regiuni țintă: Europa, Asia-Pacific, Australia
