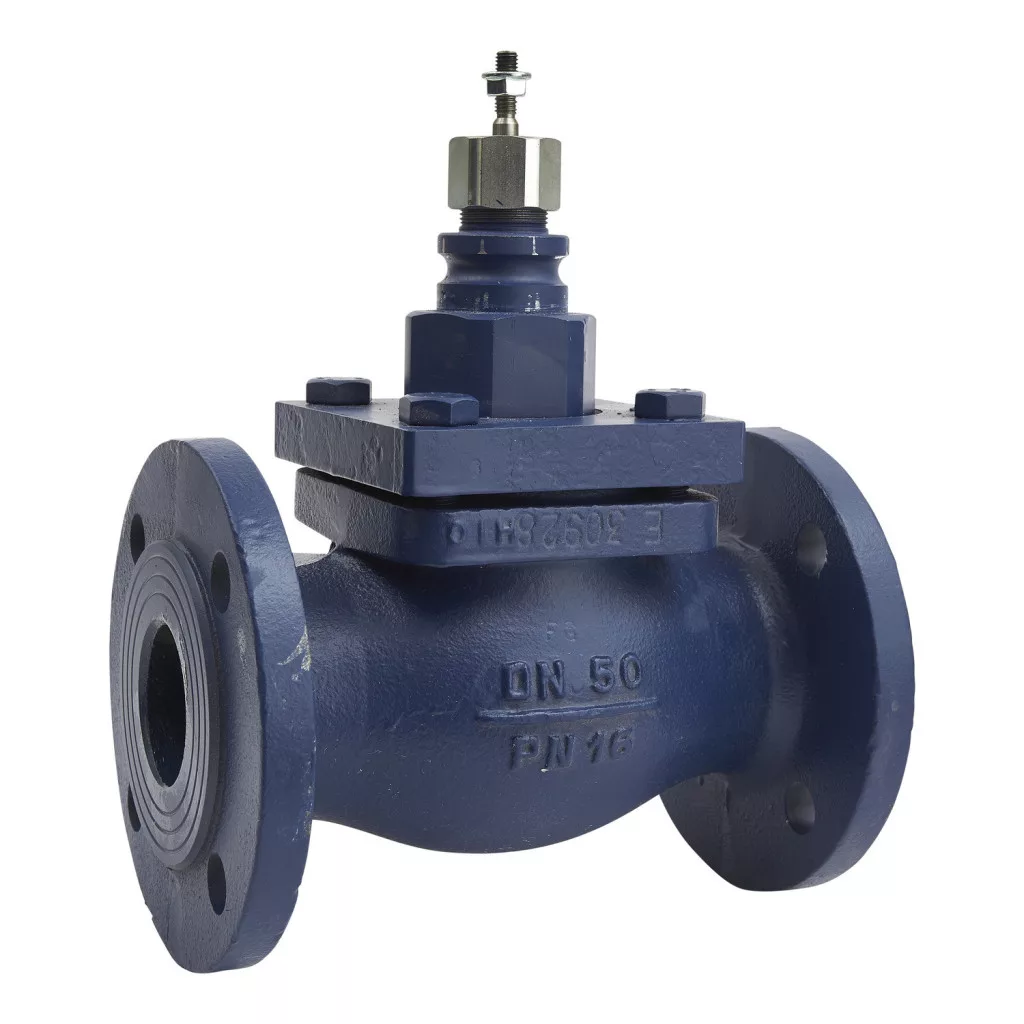

Supapa cu glob Schneider Electric de tip VGS211F-50CS este o supapă cu flanșă cu două căi de calitate profesională, care oferă o soluție ideală pentru numeroase aplicații de control al proceselor industriale. Această supapă de 50 mm a fost proiectată special pentru sisteme care necesită o reglare precisă a debitului, în special în cazul aburului, apei și diferitelor concentrații de glicol (25%, 30%, 50%). Supapa VGS211F-50CS are parametri tehnici excelenți, care asigură o durată lungă de viață și performanțe fiabile. Supapa are mișcare liniară și un design cu închidere în sus (stem up closed), ceea ce înseamnă că supapa se închide atunci când tija se mișcă în sus. Caracteristica de curgere a supapei este de procent egal (equal percentage), ceea ce este deosebit de avantajos în aplicațiile care necesită o reglare precisă. Coeficientul de curgere de 40 kvs (care corespunde unei valori de 46,25 cv) asigură o capacitate de curgere adecvată. Clasa de presiune a supapei este PN16, iar diferența maximă de presiune la care se poate aștepta o durată de viață normală este de 599,8 kPa. Raportul de cursă al supapei este de peste 35:1, ceea ce asigură un domeniu de reglare remarcabil. Supapa VGS211F-50CS are o calitate excepțională a materialelor. Corpul supapei este fabricat din fontă cenușie (GG-25), în timp ce componentele interne – inclusiv discurile, tijele și scaunele – sunt din oțel inoxidabil AISI 303. Garniturile sunt fabricate din PTFE (politetrafluoretilenă), ceea ce asigură o rezistență termică și chimică excelentă. Scaunul supapei are o etanșare metal-pe-metal, ceea ce duce la scurgeri minime (la portul A, mai puțin de 0,02% raportat la valoarea kvs). Intervalul de temperatură de funcționare al supapei este între -10°C și 200°C, ceea ce acoperă cerințele majorității aplicațiilor industriale. Cursa supapei este de 25 mm, ceea ce permite o poziționare precisă. Supapa Schneider Electric VGS211F-50CS are o conexiune cu flanșă DN50 (ISO 7005-2), care asigură o îmbinare standard cu majoritatea conductelor industriale. Această supapă este potrivită în special pentru domenii de aplicare în care trebuie reglate medii la temperaturi ridicate, cum ar fi sistemele de abur, sistemele de încălzire sau schimbătoarele de căldură industriale. Caracteristica de debit procentual uniform este avantajoasă în sistemele cu sarcină variabilă, unde este necesar un interval larg de reglare. Numărul de model VGS211F-50CS 35M SD00 identifică în mod clar această configurație specifică în cadrul seriei Schneider Electric VGS211F.
Schneider Electric Globe Valves and Actuators - VGS211F-50CS - Specificații tehnice ale supapei de reglare cu flanșă, cu două căi
Caracteristici generale
Tipul produsului sau al componentei: Supapă
Tipul supapei: Globe
Seria de supape: VGS211F
Model: VGS211F-50CS 35M SD00
Compatibilitate cu mediul: Abur, Apă, Glicol 25%, Glicol 30%, Glicol 50%
Parametri tehnici
Configurația supapei: 2-căi
Tipul racordului supapei: Cu flanșă
Dimensiunea racordului supapei: DN50 (ISO 7005-2)
Dimensiunea corpului: 50 mm (2 in)
Dimensiunea țevii: 50 mm
Caracteristică de curgere: Procentuală egală
Coeficient de curgere: 46,25 cv, 40 kvs
Clasă de presiune: PN16
Temperatura fluidului de lucru: -10...200 °C
Delta P maximă a fluidului sub presiune pentru durată de viață normală: 599,8 kPa
Temperatura aburului saturat: -10...200 °C
Domeniul de reglare al supapei de reglare: Mai mare de 35:1
Lungimea cursei: 25 mm
Scurgere la scaun: A port: Mai puțin de 0,02% din valoarea Kvs
Acțiunea cursorului: Cursor închis în sus
Mișcarea cursorului: Liniară
Materiale
Material garnitură: Oțel inoxidabil
Material corp: Fontă cenușie GG-25
Material scaun: Port A: oțel inoxidabil AISI 303
Materialul tijei: Oțel inoxidabil AISI 303
Materialul dopului: Oțel inoxidabil AISI 303
Materialul garniturii tijei: PTFE (politetrafluoretilenă)
Materialul garniturii scaunului: Portul: metal pe metal
Material de etanșare: PTFE (politetrafluoretilenă)
Regiune țintă: Europa, Asia-Pacific, Australia
