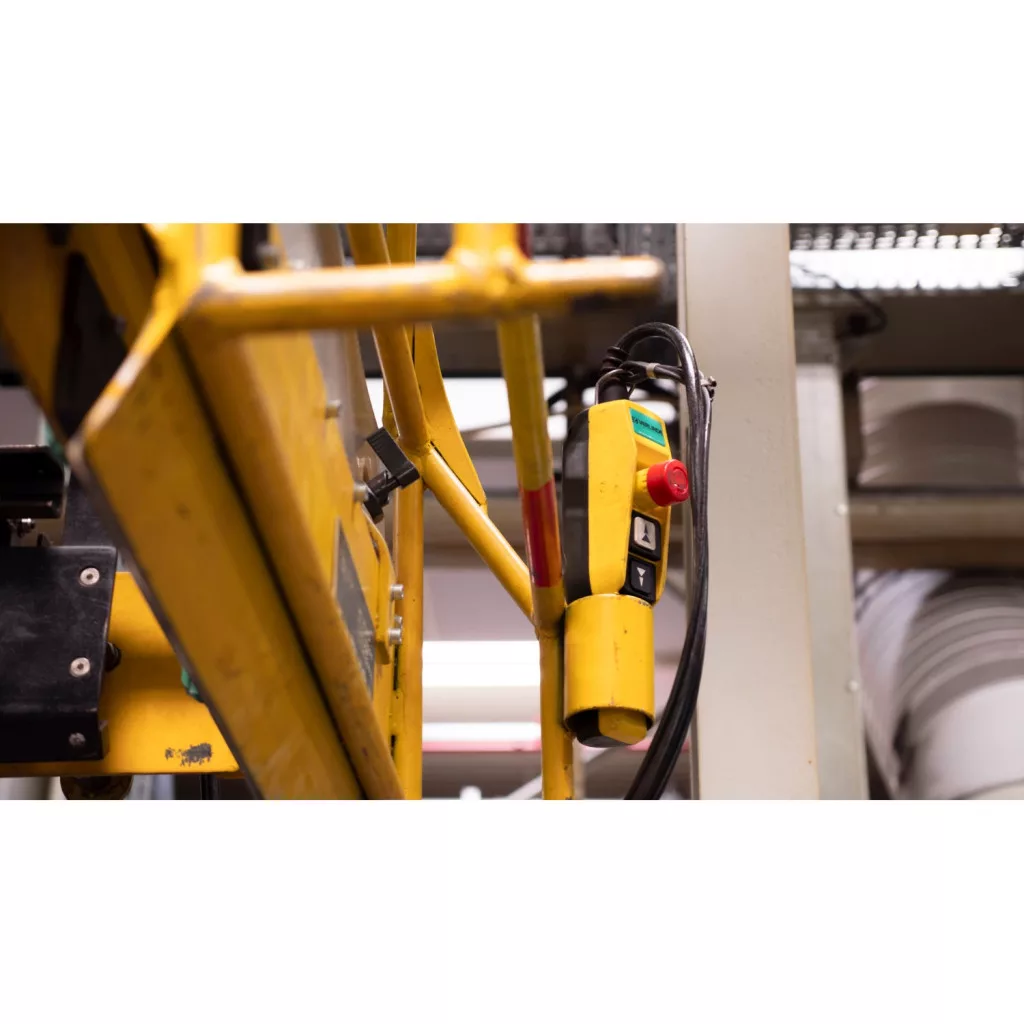

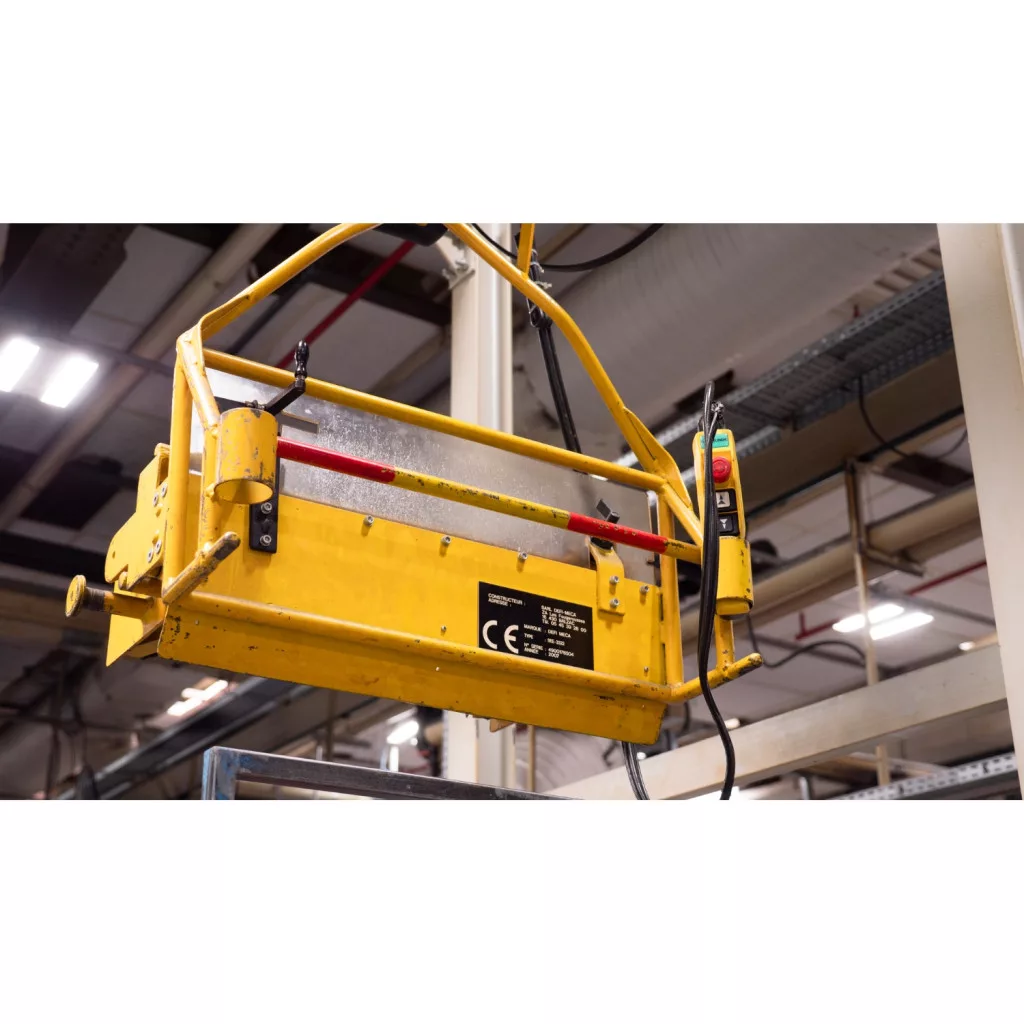

Comutatorul suspendat XACA471 din seria Harmony XAC de la Schneider Electric este o unitate de comandă extrem de robustă, destinată utilizării în medii industriale, concepută special pentru controlul macaralelor și al echipamentelor de ridicare. Acest comutator suspendat, cu carcasă din polipropilenă de culoare galbenă, dispune de 4 butoane, care sunt blocate mecanic câte două, prevenind astfel emiterea accidentală a comenzilor de mișcare în direcții opuse. Modelul XACA471 este echipat cu patru butoane unidirecționale (1NO), care îndeplinesc următoarele funcții: ridicare (lentă), coborâre (lentă), deplasare la stânga (lentă) și deplasare la dreapta (lentă). Fiecare buton este prevăzut cu un contact cu deschidere lentă și necesită o forță de 10 N pentru acționare. Acest tip este potrivit în special pentru controlul motoarelor de ridicare cu viteză unidirecțională, unde trebuie asigurate cele patru direcții de mișcare de bază. Aparatul este compatibil cu elementele de contact ZB2BE101 pentru toate direcțiile, care trebuie comandate separat. Stația de comandă cu izolație dublă este comercializată în stare completă de funcționare. Carcasa dispozitivului are un grad de protecție IP65 conform standardului IEC 60529, ceea ce asigură o protecție completă împotriva prafului și a jeturilor de apă. Rezistența la șocuri mecanice este clasificată IK08 conform IEC 62262. Durabilitatea excepțională a produsului este indicată de durata de viață mecanică de 1 000 000 de cicluri, ceea ce garantează o durată de viață lungă chiar și în condiții de utilizare industrială intensivă. În ceea ce privește caracteristicile electrice, curentul termic închis al modelului XACA471 este de 10 A, tensiunea nominală de izolație este de 600 V (la gradul de poluare 3), iar rezistența nominală la tensiune de impuls este de 6 kV, conform IEC 60947-1. Rezistența maximă între contacte este de 25 MΩ. Dispozitivul aparține categoriei A600 AC-15 conform anexei A a standardului IEC 60947-5-1, cu o capacitate nominală de 3 A la 240 V și 1,2 A la 600 V. În cazul sarcinii de curent continuu, aparatul aparține categoriei Q600 DC-13, cu un curent nominal de 0,27 A la 250 V și de 0,1 A la 600 V. Protecția împotriva scurtcircuitelor trebuie asigurată cu un siguranțe termice de tip gG de 10 A. Intrarea de cablu a produsului este de tip inel de cauciuc, cu design în trepte, potrivită pentru cabluri cu diametrul de 8-26 mm. Conectarea se realizează cu borne cu șurub, care acceptă conductoare de 1 x 0,5...1 x 2,5 mm² fără capăt de cablu sau 1 x 0,5...2 x 1,5 mm² cu capăt de cablu. Modelul XACA471 poate fi utilizat într-un interval larg de temperaturi de funcționare (-25...+70 °C) și are o rezistență excelentă la vibrații (15 gn, f= 10...500 Hz conform IEC 60068-2-6) și rezistență la șocuri (100 gn conform IEC 60068-2-27), ceea ce permite o funcționare fiabilă chiar și în condiții extreme.
Schneider Electric Harmony XAC - XACA471 - întrerupător suspendat cu 4 butoane, blocare mecanică pe perechi, contact NO - specificații tehnice
Caracteristici principale
Gama de produse: Harmony XAC
Tip de produs: Comutator suspendat
Denumire scurtă a produsului: XACA
Culoarea produsului: Galben
Aplicație: Comanda motorului de ridicare cu viteză unidirecțională
Specificații tehnice
Tipul stației de comandă: Cu izolație dublă
Materialul carcasei: Polipropilenă
Tipul circuitului electric: Circuit de comandă
Tipul carcasei: Completă, gata de utilizare
Structura stației de comandă: 4 butoane
Funcțiile butoanelor: - Primul buton: 1 NO ridicare, lent - Al doilea buton: 1 NO coborâre, lent - Al treilea buton: 1 NO la dreapta, lent - Al patrulea buton: 1 NO la stânga, lent
Compatibilitate produs: ZB2BE101 pentru toate direcțiile
Blocare mecanică: Cu blocare mecanică între perechi
Caracteristici electrice
Cod contact: A600 AC-15, Ue = 240 V, Ie = 3 A conform anexei A la IEC 60947-5-1
Tensiune nominală de izolație [Ui]: 600 V (grad de poluare 3)
Rezistență nominală la tensiune de impuls [Uimp]: 6 kV conform IEC 60947-1
Curent termic convențional de închidere [Ithe]: 10 A
Funcționarea contactului: Deschidere lentă
Rezistență maximă între borne: 25 MOhm
Forță de acționare: 10 N buton de apăsare
Protecție la scurtcircuit: 10 A protecție cu siguranță termică cu cartuș de tip gG
Caracteristici mecanice
Introducere cablu: Inel de cauciuc cu introducere în trepte 8…26 mm
Conexiuni - borne: - Cleme cu șurub, 1 x 0,5...1 x 2,5 mm² fără capăt de cablu - Cleme cu șurub, 1 x 0,5...2 x 1,5 mm² cu capăt de cablu
Denumire clemă ISO nr. 1: (13-14)NO
Identificator bornă: (13-14)NO, (11-12)NC
Standarde și certificate
Standarde: - CSA C22.2 No 14 - IEC 60204-32 - UL 508 - IEC 60947-5-1
Certificări de produs: - CCC - GOST
Tratament de protecție: TH
Caracteristici de mediu
Grad de protecție IP: IP65 conform IEC 60529
Grad de rezistență la impact IK: IK08 conform IEC 62262
Categoria de supratensiune: Clasa II conform IEC 61140
Temperatura mediului de funcționare: -25…70 °C
Temperatura mediului de depozitare: -40…70 °C
Rezistență la vibrații: 15 gn (f= 10...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 100 gn conform IEC 60068-2-27
Durată de viață mecanică: 1000000 de cicluri
