Schneider Electric Harmony XAC - XACA681 - întrerupător suspendat cu 6 butoane, blocare mecanică pe perechi, date tehnice contact NO+NC
Caracteristici principale
Gama de produse: Harmony XAC
Tipul produsului sau al componentei: Comutator suspendat
Denumire scurtă a produsului: XACA
Parametri tehnici
Tipul comutatorului: Cu izolație dublă
Material carcasă: Polipropilenă
Tipul circuitului electric: Circuit de comandă
Configurație carcasă: Gata de utilizare

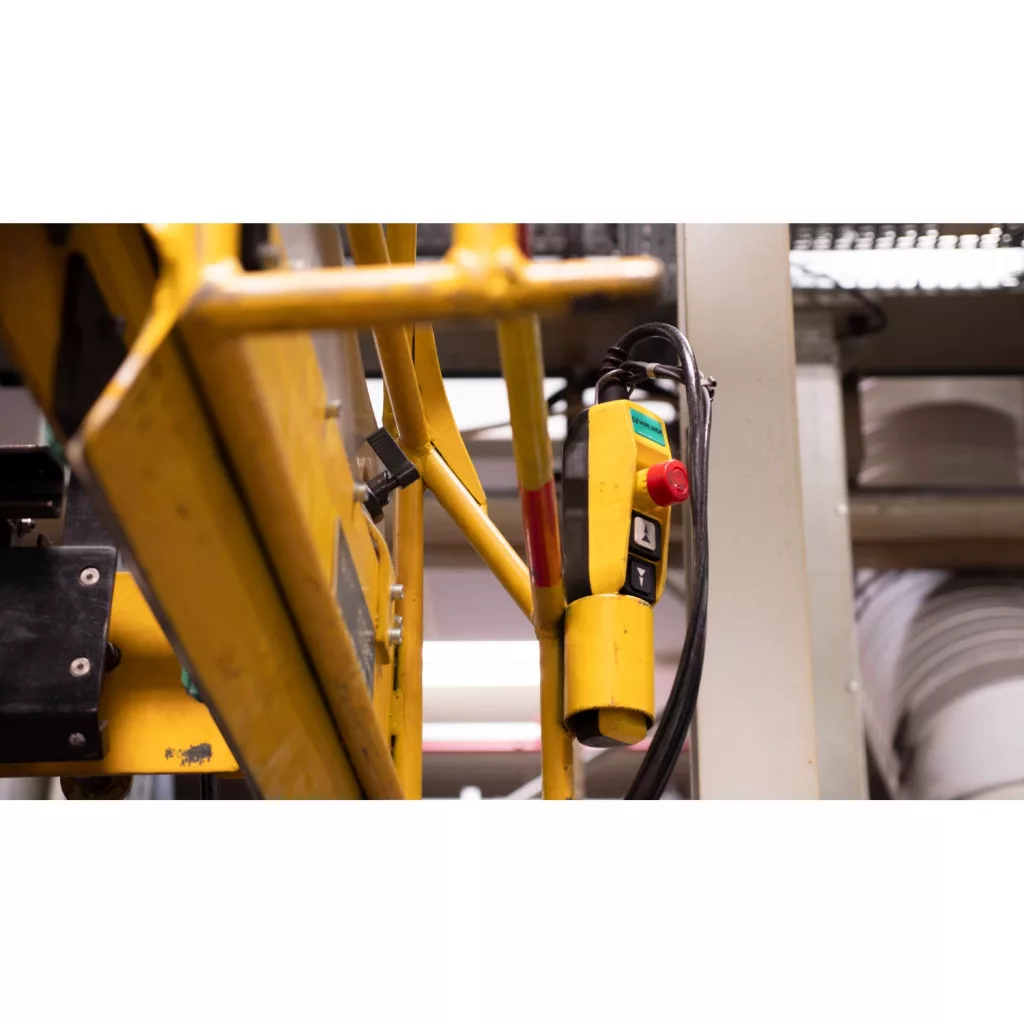

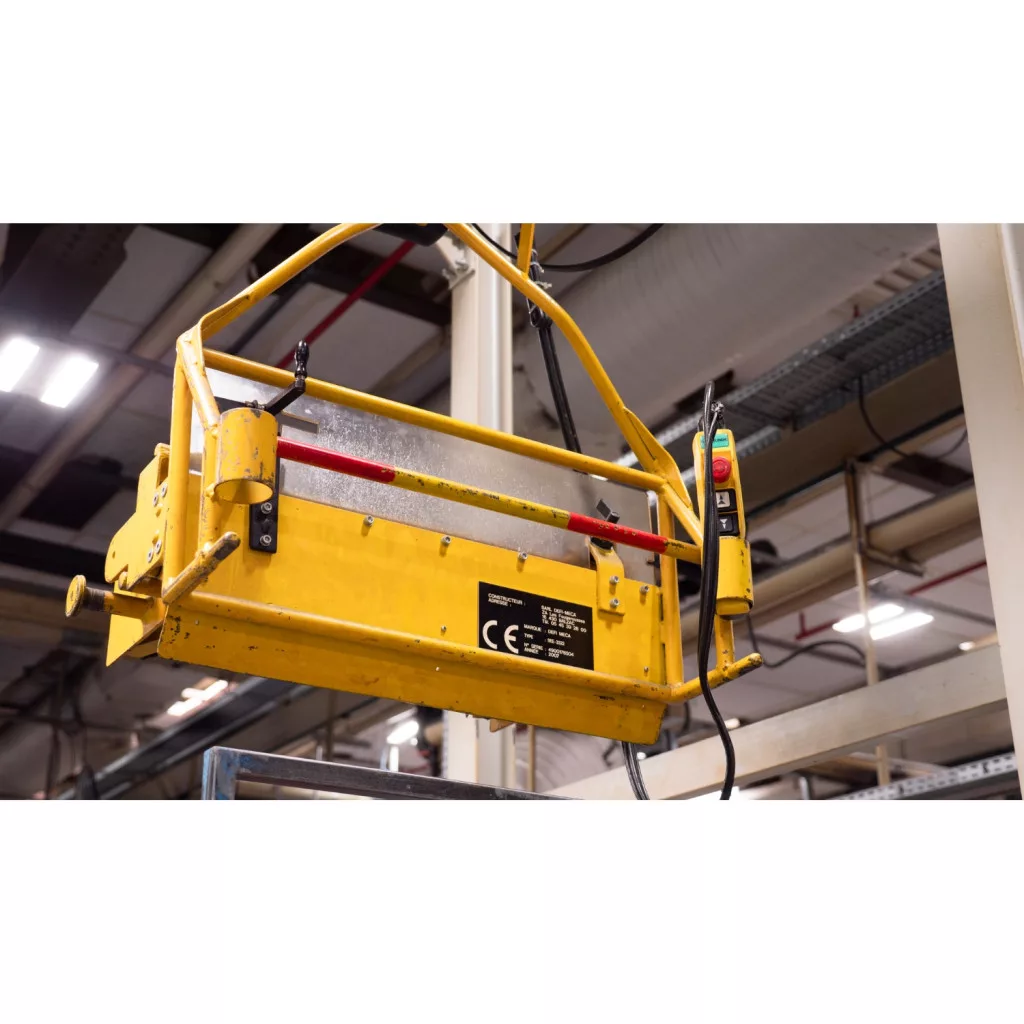

Domeniu de utilizare al comutatorului: Comanda motorului de ridicare cu o viteză

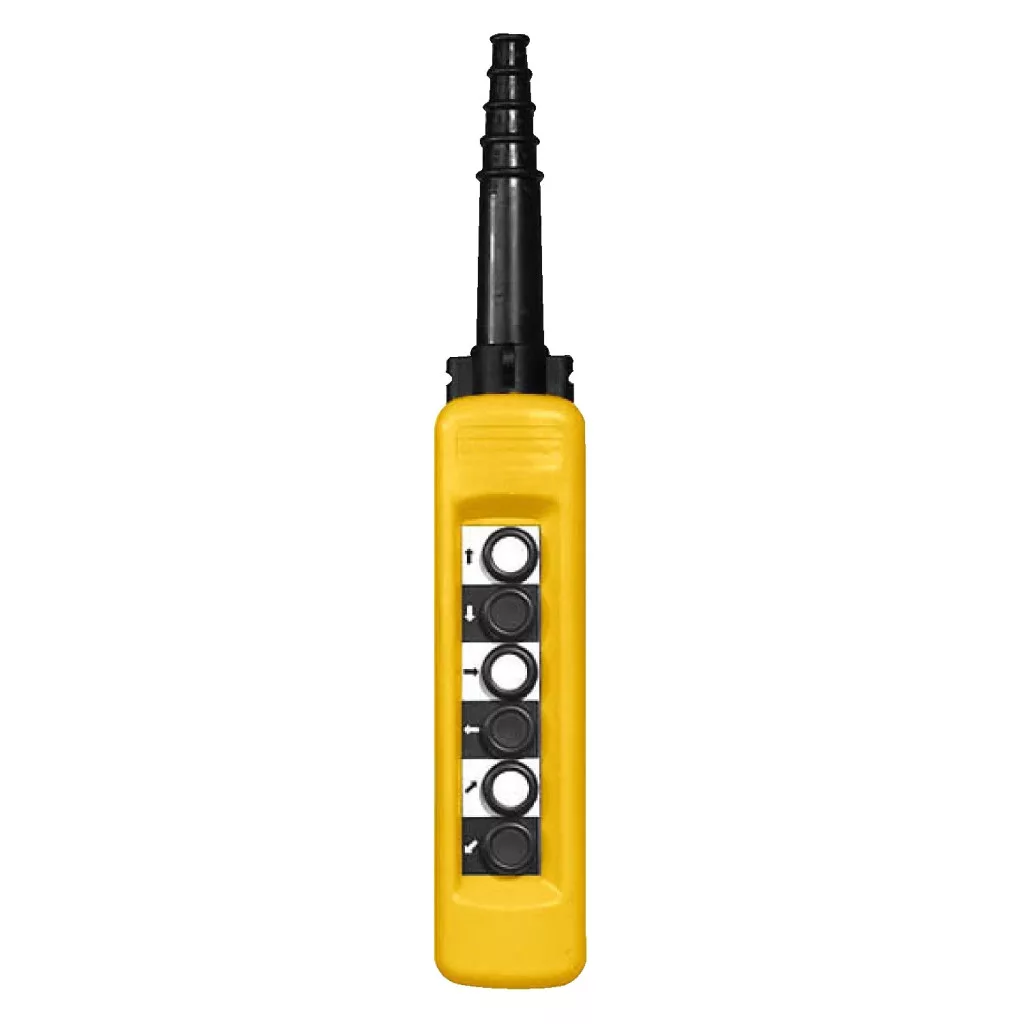

Componența comutatorului: 6 butoane
Tipul butonului: Primul buton 1 NC + 1 NO ridicare, lent
Compatibilitatea produsului: ZB2BE102 + ZB2BE101 pentru toate direcțiile
Blocare mecanică: Cu blocare mecanică pereche
Culoarea comutatorului: Galben
Conexiuni - terminale: Cleme de prindere cu șurub, 1 x 0,5...1 x 2,5 mm² fără capăt de cablu
Standarde și protecții
Standarde: CSA C22.2 Nr. 14
Certificări produs: CSA
Tratament de protecție: TH
Grad de protecție IP: IP65 conform IEC 60529
Grad de protecție IK: IK08 conform IEC 62262
Categorie de supratensiune: Clasa II conform IEC 61140
Caracteristici de funcționare
Temperatura mediului de funcționare: -25…70 °C
Temperatura mediului de depozitare: -40…70 °C
Rezistență la vibrații: 15 gn (f= 10…500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 100 gn conform IEC 60068-2-27
Durată de viață mecanică: 1000000 de cicluri

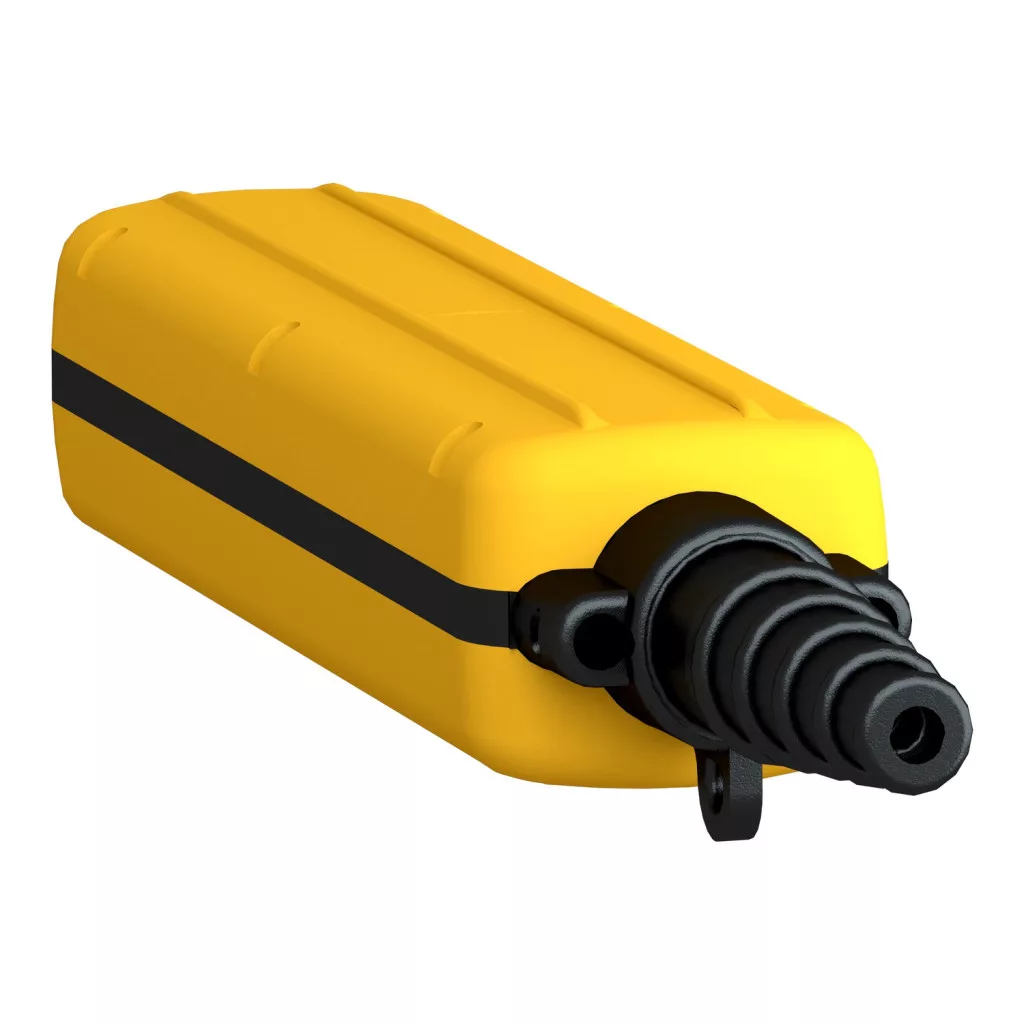

Intrare cablu: Manșon de cauciuc cu intrare eșalonată 8…26 mm
Caracteristici electrice
Codul contactului: Q600 DC-13, Ue = 600 V, Ie = 0,1 A conform anexei A la IEC 60947-5-1
Curent termic convențional de blocare: 10 A
Tensiune nominală de izolație: 500 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls: 6 kV conform IEC 60947-1
Funcționarea contactului: Deschidere lentă
Rezistență maximă între contacte: 25 MOhm
Forță de acționare: buton de apăsare de 13 N
Protecție împotriva scurtcircuitului: 10 A protecție cu siguranță tip gG
Putere nominală de funcționare: 40 W DC-13 la 1000000 de cicluri, frecvență de funcționare <60 cicluri/minut la 120 V, factor de sarcină = 0,5 (sarcină inductivă) conform anexei C la IEC 60947-5-1
Descrierea contactului
Identificator contact ISO nr. 1: (11-12)NC
Identificator contact: (13-14)NO
Caracteristici fizice
Dimensiuni la 6 decupaje: 500 x 310 x 80 mm
