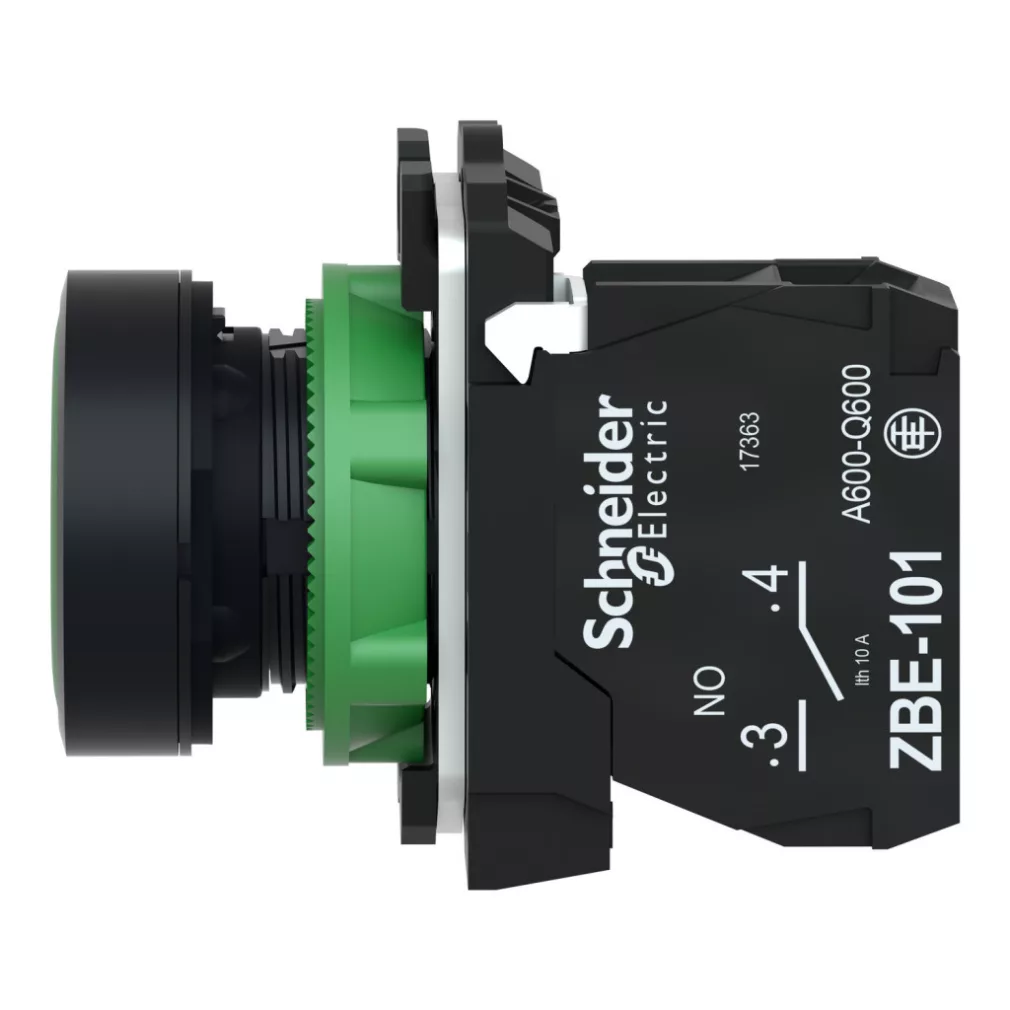

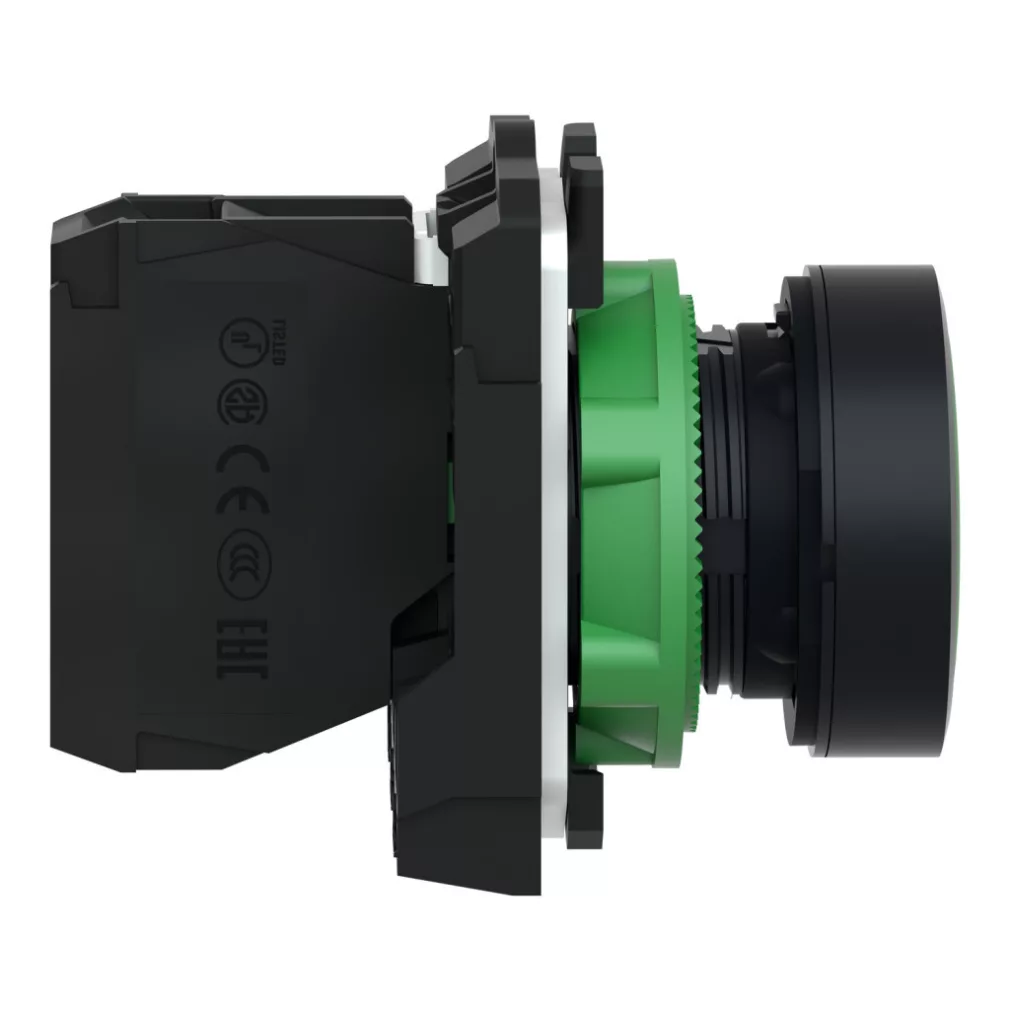

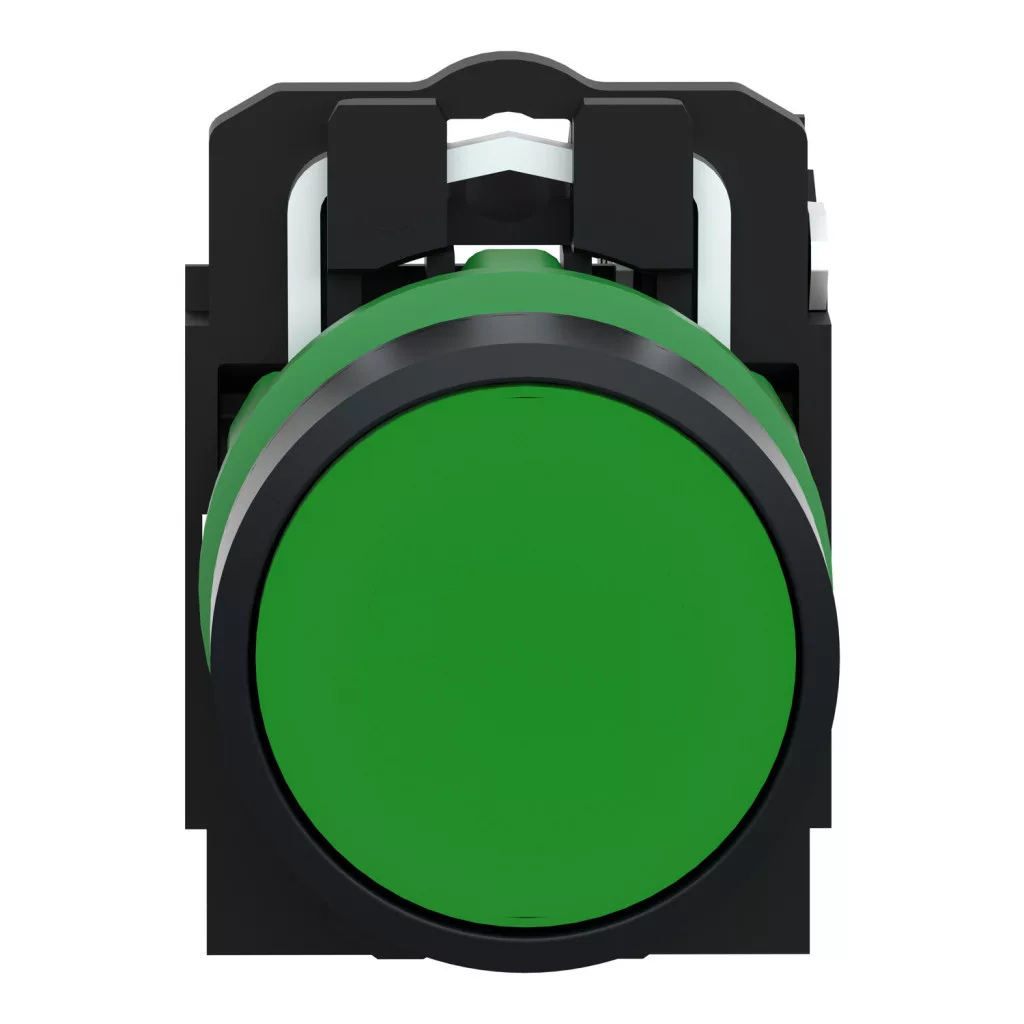

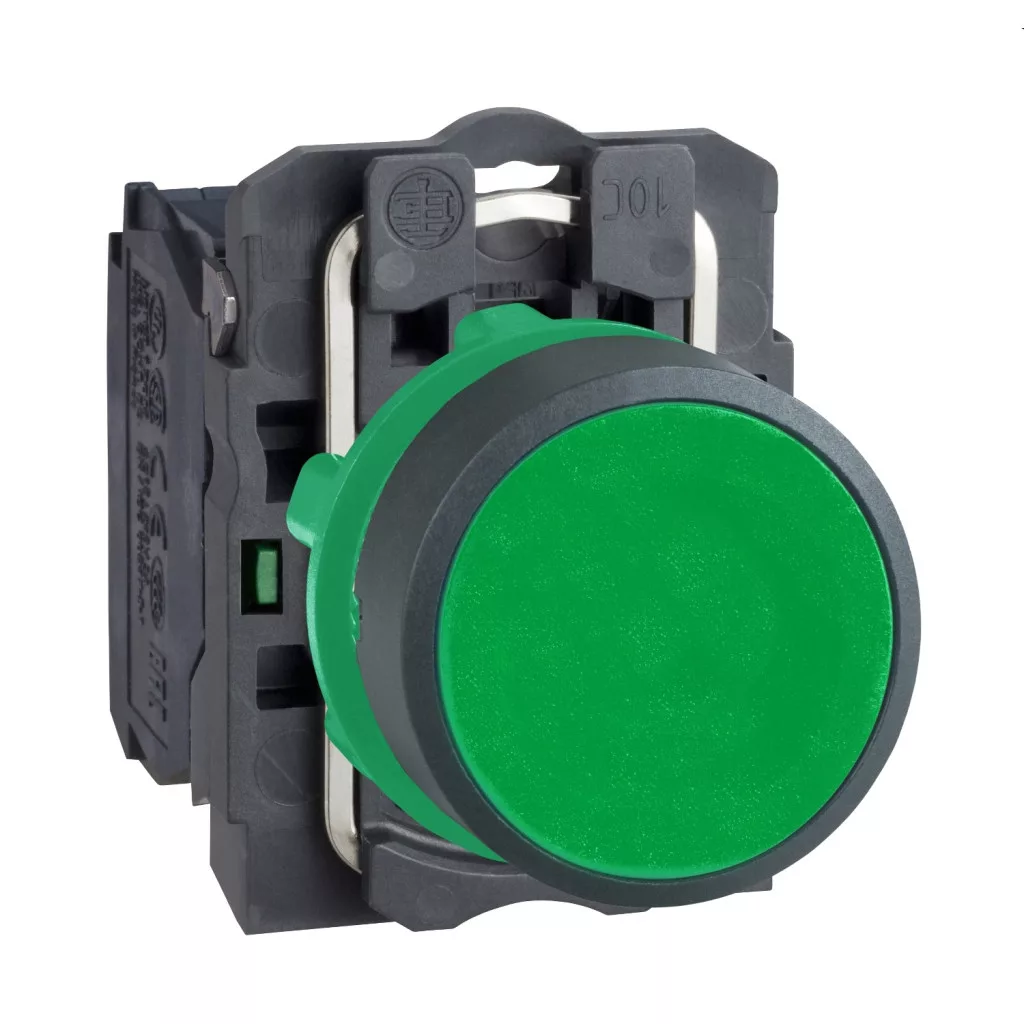

Butonul din plastic Schneider Electric Harmony XB5AA31 este un dispozitiv de comutare de înaltă calitate, conceput pentru utilizare industrială, care asigură o funcționare fiabilă în diverse aplicații de control. Acest buton de culoare verde, fără marcaj, cu cap încastrat, este alegerea ideală atât pentru liniile de producție, cât și pentru echipamentele industriale, unde sunt necesare elemente de control intuitive și durabile. Produsul face parte din populara gamă Harmony XB5 de la Schneider Electric, cunoscută pentru calitatea și fiabilitatea sa excepționale. Butonul XB5AA31 poate fi montat într-o gaură standard de 22,5 mm, ceea ce îl face compatibil cu majoritatea aplicațiilor industriale. Carcasa din plastic și fața din plastic de culoare gri închis asigură durabilitatea, reducând în același timp greutatea dispozitivului. Colierul de fixare este, de asemenea, fabricat din plastic, ceea ce facilitează instalarea și întreținerea. Comutatorul are o unitate de semnalizare rotundă și este echipat cu un acționator cu revenire prin arc, ceea ce înseamnă că revine automat la poziția inițială după eliberare. Din punct de vedere al parametrilor tehnici, XB5AA31 are un contact normal deschis (NO), cu funcționare lentă a contactului. Acest lucru îl face ideal pentru aplicații în care este necesară semnalizarea sau funcții simple de control. Conectarea se realizează prin borne cu șurub, ceea ce permite conectarea cablurilor cu secțiune maximă de 2 × 1,5 mm² cu capete de cablu conform IEC 60947-1, sau conectarea cablurilor cu secțiune de 1 × 0,22...2 × 2,5 mm² fără capăt de cablu. Designul bornelor este compatibil cu mai multe tipuri de șurubelnițe: poate fi utilizat atât cu șurubelnițe cu cap cruciform (Philips nr. 1 și Pozidriv nr. 1), cât și cu șurubelnițe plate (Ø 4 mm și Ø 5,5 mm). Printre caracteristicile tehnice remarcabile ale butonului XB5AA31 se numără durata de viață mecanică de 10 milioane de cicluri, care asigură o funcționare fiabilă pe termen lung. Durata de viață electrică este, de asemenea, remarcabilă: 1 milion de cicluri de comutare în categoria AC-15, în condiții de sarcină variate. Contactele sunt realizate dintr-un aliaj de argint (Ag/Ni), ceea ce asigură o conductivitate excelentă. Pentru acționarea butonului este necesară o forță de 3,8 N, o cursă de 2,6 mm pentru schimbarea stării contactului, iar deplasarea totală este de 4,3 mm. Cuplul de strângere necesar este de 0,8...1,2 Nm, în conformitate cu standardul IEC 60947-1. Produsul necesită utilizarea unui siguranțe termice de tip gG de 10 A ca protecție împotriva scurtcircuitelor, conform IEC 60947-5-1.
Schneider Electric Harmony XB5 - XB5AA31 - buton complet din plastic, Ø22, cu revenire, 1NO, verde - specificații tehnice
Caracteristici generale
Gama de produse: Harmony XB5
Tipul produsului: Buton
Denumire scurtă a dispozitivului: XB5
Materialul panoului frontal: Plastic, plastic gri închis
Tipul capului: Standard
Materialul colierului de fixare: Plastic
Diametru de montare: 22,5 mm
Forma capului unității de semnalizare: Rotund
Tipul acționatorului: Cu revenire prin arc
Profilul acționatorului: Verde încastrat, nem marcat
Caracteristici de comutație
Tipul și compoziția contactului: 1 NO (închizător)
Funcționarea contactului: Deschidere lentă
Descrierea contactelor conform ISO: (13-14)NO
Materialul contactului: Aliaj de argint (Ag/Ni)
Contacte standard: Da
Deschidere pozitivă: Nu
Caracteristici electrice
Protecție împotriva scurtcircuitului: Siguranță fuzibilă de tip gG de 10 A conform IEC 60947-5-1
Intensitate termică convențională măsurată în aer liber [Ith]: 10 A conform IEC 60947-5-1
Tensiune nominală de izolație [Ui]: 600 V (grad de poluare 3) conform IEC 60947-1
Rezistență nominală la tensiune de impuls [Uimp]: 6 kV conform IEC 60947-1
Intensitate nominală de curent de funcționare [Ie]:
- 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1
- 6 A la 120 V, AC-15, A600 conform IEC 60947-5-1
- 0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1
- 0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1
- 0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1
- 1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1
Caracteristici mecanice
Conexiuni - borne: Bornă cu șurub, <= 2 x 1,5 mm² cu capăt de cablu conform IEC 60947-1; Clemă cu șurub, fără capăt de cablu de 1 x 0,22...2 x 2,5 mm² conform IEC 60947-1
Forma capului șurubului: Cu cap cruciform (compatibil cu șurubelnița Philips nr. 1 și Pozidriv nr. 1), Canelată (compatibilă cu șurubelnițe plate Ø 4 mm și Ø 5,5 mm)
Cursă de acționare: 2,6 mm (schimbare de stare electrică a contactului NO), 4,3 mm (deplasare totală)
Forță de acționare: 3,8 N pentru schimbarea stării electrice a contactului NO
Durată de viață mecanică: 10.000.000 de cicluri
Cuplu de strângere: 0,8...1,2 Nm conform IEC 60947-1
Dimensiuni
Înălțime: 42 mm
Lățime: 30 mm
Adâncime: 52 mm
Condiții de mediu
Tratament de protecție: TH
Temperatura mediului în timpul depozitării: -40...70 °C
Temperatura mediului în timpul funcționării: -40...70 °C
Categoria de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66, IP67, IP69, IP69K conform IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de rezistență la impact IK: IK03 conform IEC 50102
Rezistență la spălarea cu presiune înaltă: 7.000.000 Pa la 55 °C, distanță: 0,1 m
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație cu undă semisinusoidală conform IEC 60068-2-27; 50 gn (durată = 11 ms) accelerație semisinusoidală conform IEC 60068-2-27
Standarde și certificate
Standarde: UL 508, IEC 60947-5-4, CSA C22.2 nr. 14, JIS C8201-5-1, IEC 60947-5-1, IEC 60947-1, JIS C8201-1
Certificări de produs: DNV, CSA, UL listed, LROS (Lloyds register of shipping), BV
