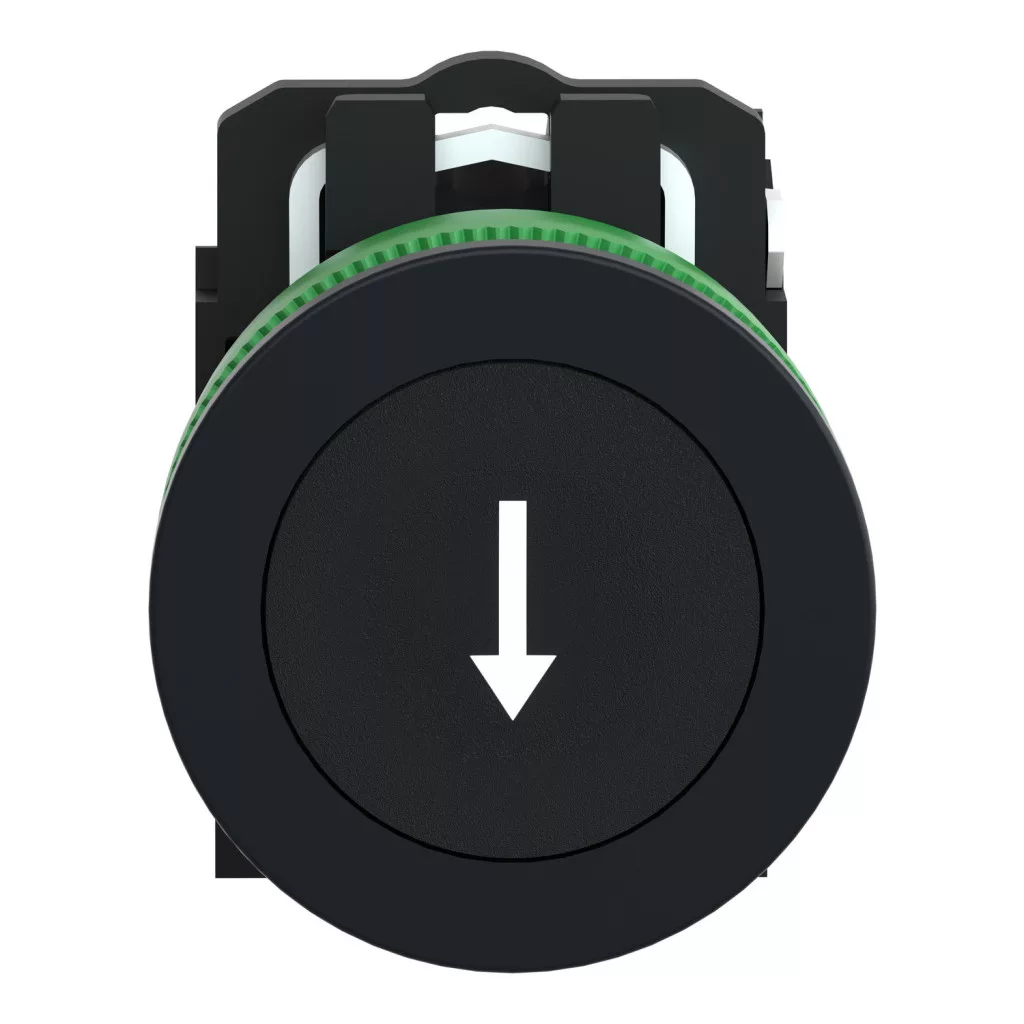

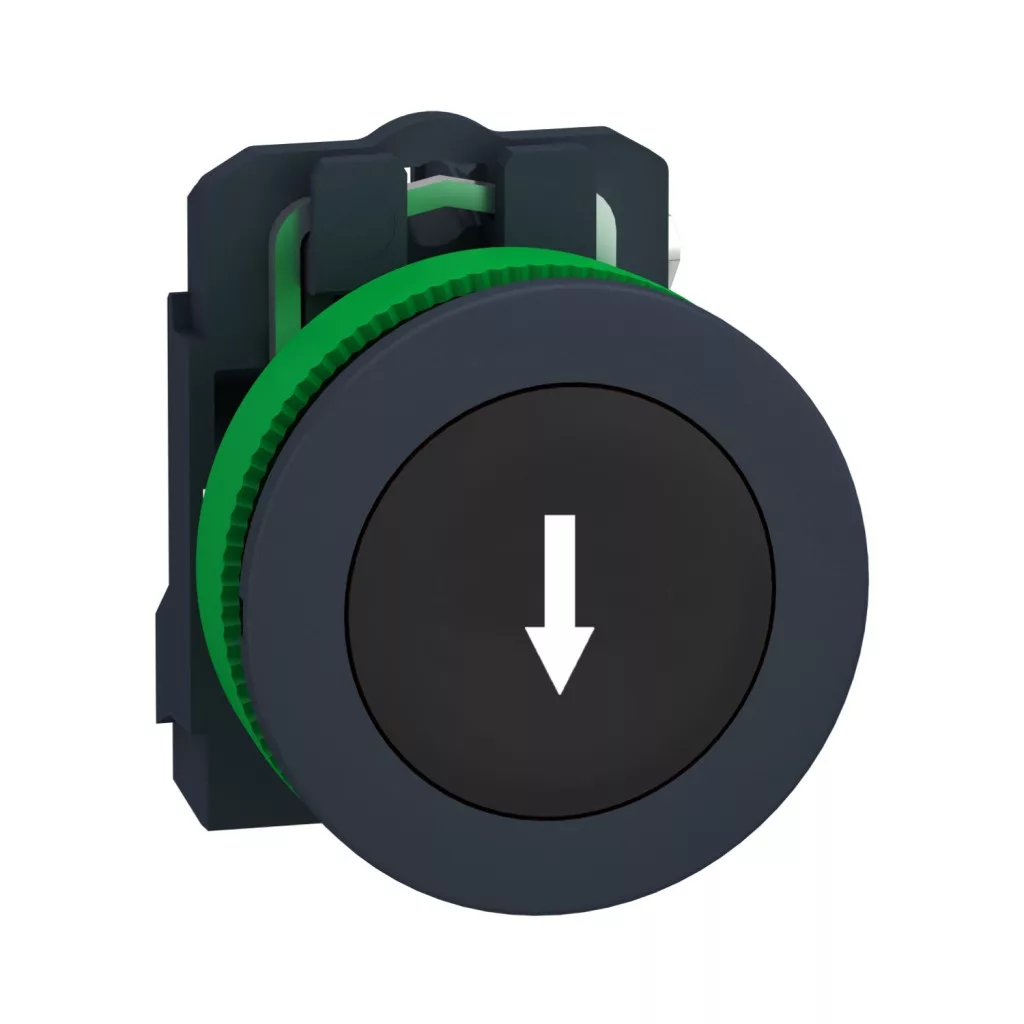

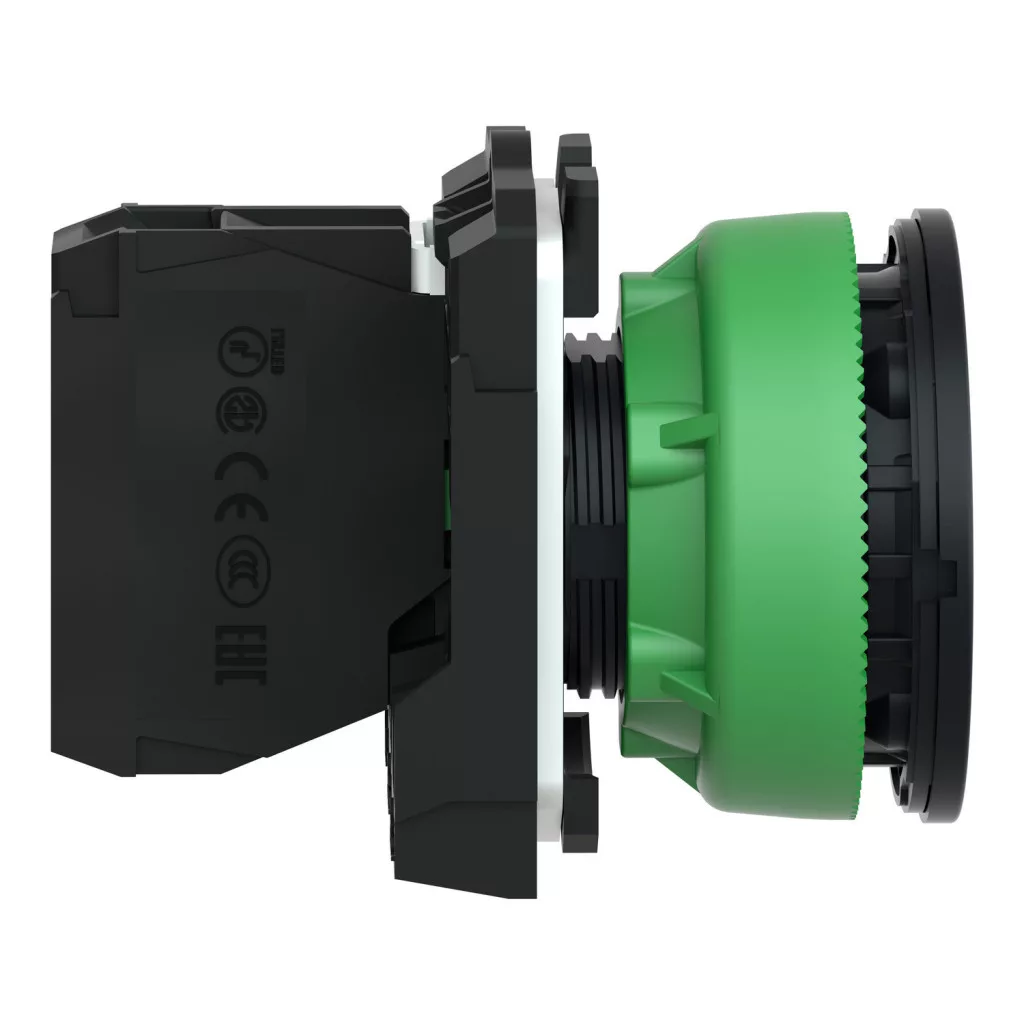

Schneider Electric Harmony XB5 - XB5FA3351 - buton complet din plastic pentru montare încastrată, Ø30, cu revenire, 1NO, negru, „săgeată în jos”

Lățime: 43 mm

Lungime: 53 mm

Înălțime: 86 mm

Va ajunge la tine: 9-16 zile lucrătoare

1 / 6 Poză

Schneider Electric Harmony XB5 - XB5FA3351 - buton complet din plastic pentru montare încastrată, Ø30, cu revenire, 1NO, negru, „săgeată în jos”

Name: Schneider Electric Harmony XB5 - XB5FA3351 - buton complet din plastic pentru montare încastrată, Ø30, cu revenire, 1NO, negru, „săgeată în jos”
Brand: Schneider Electric Zrt.
SKU: 3606481360496
Price: 45.09 RON
Availability: InStock

PRV:61,49 RON

45,09 RON

SPECIAL

Va ajunge la tine: 9-16 zile lucrătoare

Reduceri în funcție de valoarea coșului

Planifică-ți inteligent comanda! Cumpără orice produse de o valoare mai mare și beneficiezi de reduceri la toate! Mai multe informații...

Cel mai bun preț disponibil 43,66 RON preț net 36,08 RON

Din stoc extern, livrabil până la 9-16 zile lucrătoare: mai mult de 1000 bucată.

👀Click la produse asemănătoare!

Schneider Electric

Schneider Electric Harmony XB5

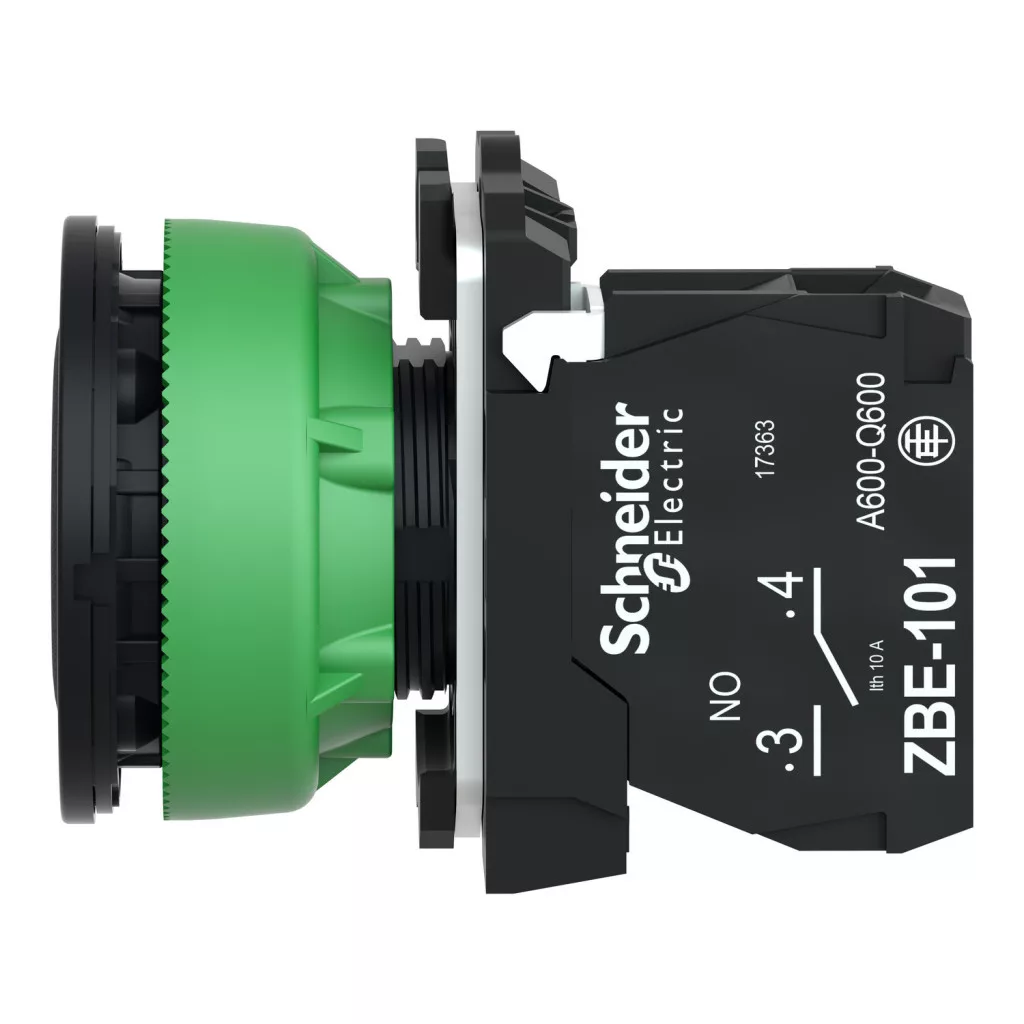

Butonul Schneider Electric Harmony XB5FA3351 este un element de comandă profesional, de înaltă calitate, conceput pentru utilizarea în medii industriale. Acest buton de comandă de culoare neagră, cu diametrul de 30 mm, carcasă din plastic și tip încastrat, este prevăzut cu simbolul săgeată în jos (DOWN ARROW) și conține un contact 1 NO (deschis în poziția inițială). Ca parte a gamei de produse Harmony XB5, acest buton cu revenire prin arc este alegerea ideală pentru integrarea în panouri de control, mașini și echipamente, unde este necesară o funcționare fiabilă, o recunoaștere ușoară și o durată lungă de viață. Butonul negru, încastrat, are o marcaj alb în formă de săgeată, care clarifică funcția pentru utilizator. Butonul XB5FA3351 este compatibil cu numeroase accesorii, precum ZBYF2101, ZBYF4101, ZBYF6101, ZBYF6102, ZBZF32, ZBZF33 și ZB4FBZ007, putând fi astfel integrat cu flexibilitate în diverse aplicații. Parametrii tehnici ai modelului XB5FA3351 sunt impresionanți. Colierul de fixare al butonului este fabricat din plastic, iar diametrul de montare este de 30,5 mm. Produsul dispune de contacte de primă clasă, prevăzute cu conectori cu șurub, și acceptă cabluri cu secțiune de până la 2 x 1,5 mm² cu manșon de capăt (conform IEC 60947-1) sau 1 x 0,22...2 x 2,5 mm² fără manșon de capăt. Cursa de acționare este de 2,6 mm până la schimbarea stării contactului NO, iar cursa totală de acționare este de 4,3 mm. Forța necesară pentru acționare este de 3,8 N. Durabilitatea mecanică a butonului este remarcabilă: 10 milioane de cicluri de comutare. Produsul poate rezista chiar și la spălare cu presiune înaltă de până la 7.000.000 Pa la 55 °C, de la o distanță de 0,1 m, fiind astfel perfect adaptat pentru utilizarea în medii care necesită curățare regulată. Clasificarea de protecție IP este IP66, IP67, IP69 și IP69K, ceea ce asigură o protecție remarcabilă împotriva prafului și apei. În plus, este conform cu clasele de protecție Tip 12, Tip 13, Tip 4 și Tip 4X conform UL 50 E. Parametrii electrici sunt, de asemenea, convingători: curent termic convențional măsurat în aer liber (Ith) de 10 A, tensiune nominală de izolație (Ui) de 600 V pentru gradul de poluare 3 și rezistență nominală la tensiune de impuls (Uimp) de 6 kV. Valoarea curentului de funcționare (Ie) în categoria de utilizare AC-15 este de 3 A la 240 V, 6 A la 120 V și 1,2 A la 600 V. În categoria de utilizare DC-13, 0,1 A la 600 V, 0,27 A la 250 V și 0,55 A la 125 V. Durata de viață electrică este de 1 milion de cicluri de comutare în condiții de sarcină variate. Butoanul respectă numeroase standarde internaționale, printre care CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE, JIS C8201-1, ISO 22196:2011 și ISO 21702. De asemenea, dispune de certificări UL, CSA, CCC și EAC, ceea ce îi sporește și mai mult fiabilitatea și aplicabilitatea pe diferite piețe. Butoanul Schneider Electric XB5FA3351 este o alegere excelentă în mediile industriale în care sunt necesare elemente de comandă fiabile, cu durată lungă de viață și ușor de identificat. În ciuda dimensiunilor reduse, produsul este extrem de rezistent și poate face față chiar și celor mai dure condiții de mediu, inclusiv vibrațiilor și șocurilor mecanice.

Specificații tehnice buton Schneider Harmony XB5

Caracteristici principale

Gama de produse: Harmony XB5

Tip de produs: Buton

Denumire scurtă a dispozitivului: XB5F

Compatibilitate produs: ZBYF2101, ZBYF4101, ZBYF6101, ZBYF6102, ZBZF32, ZBZF33, ZB4FBZ007

Materialul panoului frontal: Plastic, plastic gri închis

Tipul capului: Încastrat

Materialul colierului de fixare: Plastic

Diametru de montare: 30,5 mm

Cantitate minimă de vânzare: 1

Forma capului unității de semnalizare: Rotundă

Tipul acționării: Cu revenire prin arc

Profilul acționării: Negru încastrat, deschis în jos (alb)

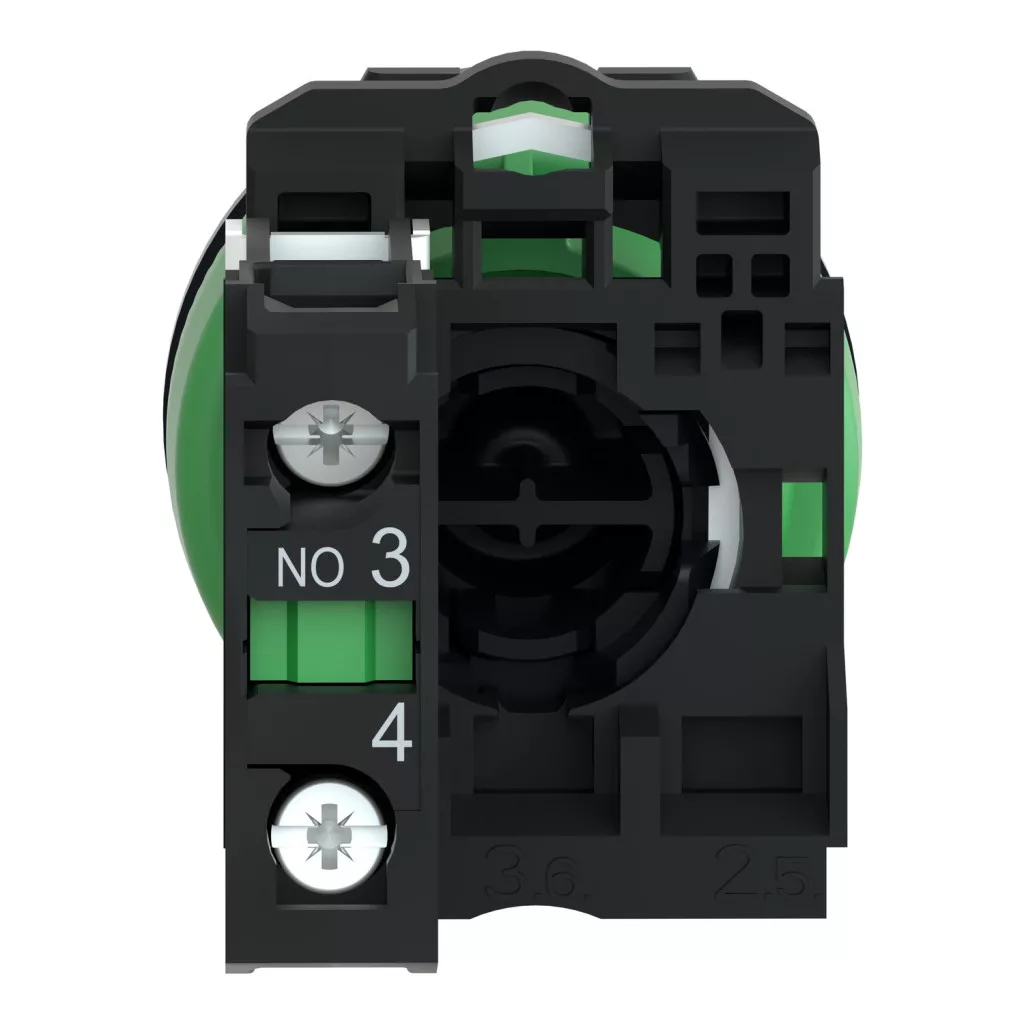

Tipul și compoziția contactelor: 1 NO

Funcționarea contactului: Deschidere lentă

Conexiuni - ieșiri: Cleme cu șurub, <= 2 x 1,5 mm² cu capete de cablu conform IEC 60947-1; Clemă cu șurub, fără capăt de cablu 1 x 0,22...2 x 2,5 mm² conform IEC 60947-1

Informații suplimentare

Înălțime: 42 mm

Lățime: 36,6 mm

Adâncime: 55 mm

Descrierea ieșirilor ISO nr. 1: (13-14)NO

Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m

Utilizarea contactelor: Contacte standard

Deschidere pozitivă: Fără

Cursă de acționare: 2,6 mm (schimbare de stare electrică NO), 4,3 mm (cursă totală)

Forță de acționare: 3,8 N schimbare de stare electrică NO

Durată de viață mecanică: 10.000.000 de cicluri

Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1

Forma capului șurubului: Cu canelură în cruce, compatibil cu șurubelnița Philips nr. 1; Cu canelură în cruce, compatibil cu șurubelnița Pozidriv nr. 1; Cu canelură, compatibil cu șurubelnița plată de 4 mm; Cu canelură, compatibil cu șurubelnița plată de 5,5 mm

Materialul contactului: Aliaj de argint (Ag/Ni)

Protecție împotriva scurtcircuitului: Siguranță termică de tip gG de 10 A conform IEC 60947-5-1

[Ith] Curent termic convențional măsurat în aer liber: 10 A conform IEC 60947-5-1

[Ui] tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1

[Uimp] rezistență nominală la tensiune de impuls: 6 kV conform IEC 60947-1

[Ie] curent nominal de funcționare: 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1; 6 A la 120 V, AC-15, A600 conform IEC 60947-5-1; 0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1; 0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1; 0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1; 1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1

Durată de viață electrică

1000000 de cicluri AC-15, 2 A la 230 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1: anexa C

1.000.000 de cicluri AC-15, 3 A la 120 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1: anexa C

1.000.000 de cicluri AC-15, 4 A la 24 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform anexei C la IEC 60947-5-1

1000000 cicluri DC-13, 0,2 A la 110 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform anexei C la IEC 60947-5-1

1000000 cicluri DC-13, 0,5 A la 24 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform anexei C la IEC 60947-5-1

Fiabilitate electrică

Λ < 10exp(-6) 5 V și 1 mA în mediu curat conform IEC 60947-5-4

Λ < 10exp(-8) La 17 V și 5 mA în mediu curat conform IEC 60947-5-4

Caracteristici de mediu

Tratament de protecție: TH

Temperatura de depozitare a aerului din mediu: -40...70 °C

Temperatura de funcționare a aerului din mediul înconjurător: -40...70 °C

Categoria de supratensiune: Clasa II conform IEC 60536

Grad de protecție IP: IP66 conform IEC 60529, IP67 conform IEC 60529, IP69 conform IEC 60529, IP69K conform ISO 20653, Tip 13 conform UL 50 E, Tip 12 conform UL 50 E, Tip 4 conform UL 50 E, Tip 4X conform UL 50 E

Grad de protecție IK: IK06 conform IEC 50102

Standarde și certificate

Standarde: CSA C22.2 Nr. 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE, JIS C8201-1, ISO 22196:2011, ISO 21702

Certificări de produs: UL listed, CSA, CCC, EAC

Caracteristici mecanice

Rezistență la vibrații: 5 gn (f= 10...500 Hz) conform IEC 60068-2-6, 2 mm vârf la vârf (f= 2...10 Hz) conform IEC 60068-2-6

Rezistență la șocuri: 30 gn (durată = 18 ms) în cazul unei accelerații cu undă semisinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) în cazul unei accelerații cu undă semisinusoidală conform IEC 60068-2-27, 25 gn (durată = 6 ms) 1000 de șocuri pe fiecare axă conform IEC 60068-2-27

Date

Lățime

43 mm

Lungime

53 mm

Înălțime

86 mm

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Manual de utilizare

XB5FA3351 használati útmutató letöltése

Magyar nyelvű adatlap

XB5FA3351 adatlap letöltése

Greutate

42 g/bucată

Numar articol

3606481360496
