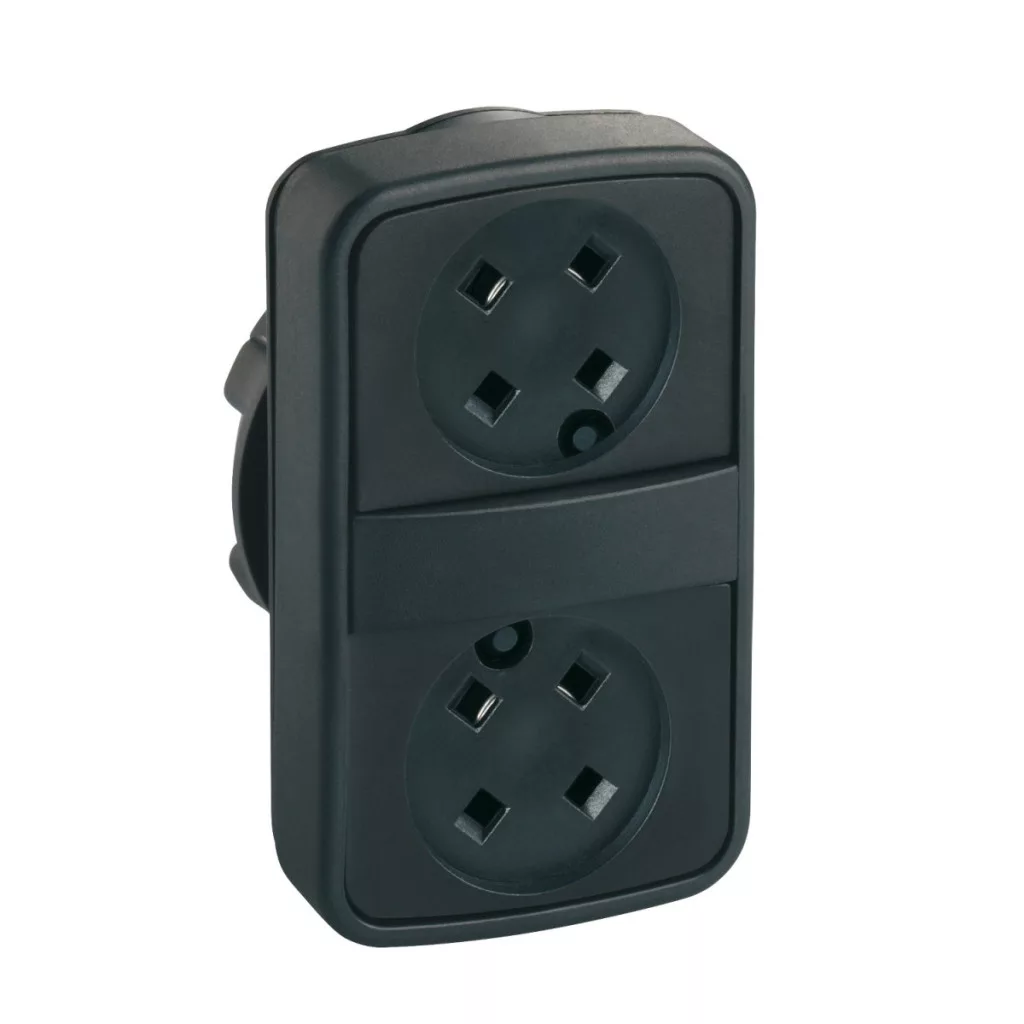

Capul de buton cu două capete de tip ZB5AA79 din gama de produse Schneider Electric Harmony XB5 este un element indispensabil pentru sistemele de control industriale de calitate. Această componentă, cu diametrul de 22 mm și fabricată din plastic gri închis, oferă o soluție optimă pentru aplicațiile în care este necesară controlarea simultană sau alternativă a două funcții de la un singur element de comandă. Capul butonului ZB5AA79 are două suprafețe de apăsare plane, fără capac, oferind astfel posibilitatea montării unor capace de marcare personalizate. Acționarea cu revenire prin arc asigură o utilizare sigură, deoarece, după eliberarea butonului, acesta revine automat în poziția inițială. Suprafețele de apăsare negre nu au marcaje, ceea ce oferă libertate totală pentru personalizare. Este important de știut că, în cazul utilizării capacelor de marcare albe, se pot aplica marcaje negre, iar în cazul utilizării capacelor verzi, roșii sau negre, se pot aplica marcaje albe pentru o vizibilitate bună. Capul butonului de apăsare are parametri tehnici remarcabili. Nivelul de protecție IP66 și IP69K asigură o protecție excepțională împotriva prafului și apei, rezistând chiar și la spălarea cu presiune ridicată, la o presiune de până la 7000000 Pa la o temperatură de 55 °C. Gradul de rezistență la impact IK03, precum și conformitatea cu NEMA 13 și NEMA 4X permit o gamă largă de aplicații industriale. Durata de viață mecanică a modelului ZB5AA79 este de 1 000 000 de cicluri de funcționare, ceea ce garantează o funcționare fiabilă pe termen lung. Intervalul de temperatură de funcționare este cuprins între -25 °C și +70 °C, în timp ce intervalul de temperatură de depozitare poate varia între -40 °C și +70 °C. Dimensiunile capului butonului sunt precis definite: 30 mm lățime, 50 mm înălțime și 30 mm adâncime. Montarea este simplă, realizându-se prin orificiul standard de 22 mm, unde diametrul recomandat al orificiului este de 22,5 mm. ZB5AA79 poate fi utilizat în diverse configurații electrice: suportă configurațiile cu codurile C3 (maximum 6 contacte folosind blocuri simple), C4 (maximum 6 contacte folosind blocuri simple și duble), C14, SF2, SR2 (maximum 2 contacte cu diverse moduri de montare). Produsul este compatibil și cu carcasa de protecție de tip ZBA708, care sporește și mai mult protecția în condiții de mediu speciale. ZB5AA79 respectă numeroase standarde internaționale, printre care IEC 60947-5-1, CSA C22.2 No 14, UL 508, și deține certificări CSA, DNV, BV, LROS, UL. Rezistența la vibrații este de 5 gn (f=2...500 Hz), iar rezistența la șocuri este garantată la 30 gn (durată de 18 ms) și 50 gn (durată de 11 ms) în cazul unei accelerații semisinusoidale, conform standardului IEC 60068-2-27. Produsul dispune de protecție electrică de clasa II conform standardului IEC 60536, ceea ce sporește și mai mult siguranța în timpul utilizării în medii industriale.
Schneider Electric Harmony XB5 - ZB5AA79 - cap de buton cu două capete din plastic, Ø22, cu revenire, fără capac - specificații tehnice
Caracteristici generale
Gama de produse: Harmony XB5
Tip produs: Cap buton cu două capete
Denumire scurtă produs: ZB5
Material carcasă: Plastic gri închis
Diametru de montare: 22 mm
Tip cap: Standard
Unitate de vânzare: 1 buc
Caracteristici de funcționare
Forma capului unității de semnalizare: Dreptunghiular
Tipul de acționare: Cu revenire prin arc
Profilul elementelor de acționare: 2 butoane plate
Descrierea elementelor de acționare: Suprafețe de apăsare negre fără capac
Profil de acționare: Fără capac
Durată de viață mecanică: 1000000 de cicluri
Caracteristici fizice
Lățime CAD: 30 mm
Înălțime CAD: 50 mm
Adâncime CAD: 30 mm
Culoarea marcajului: Marcaj negru pentru capace albe, Marcaj alb pentru acoperișuri verzi, roșii sau negre
Configurații electrice
Denumirea stației: XALD 1 decupaj
Cod de asamblare electrică:
- C3: <6 contacte utilizând blocuri simple la prima asamblare
- C4: <6 contacte cu blocuri simple și duble în montarea frontală
- C14: <2 contacte cu blocuri simple în montarea frontală
- SF2: <2 contacte cu blocuri simple în montarea frontală
- SR2: <2 contacte cu blocuri simple în montarea posterioară
Prezentarea dispozitivului: Element de bază
Condiții de mediu
Tratament de protecție: TH
Temperatură de mediu de depozitare: -40…70 °C
Temperatură de mediu de funcționare: -25…70 °C
Clasa de protecție împotriva șocurilor electrice: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP69K conform IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălarea cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK03 conform IEC 50102
Standarde și certificate
Standarde: IEC 60947-5-1, CSA C22.2 nr. 14, IEC 60947-5-4, JIS C8201-5-1, IEC 60947-1, UL 508, JIS C8201-1
Certificări de produs: CSA, DNV, BV, LROS (Registrul Naval Lloyds), listat UL
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație cu undă semisinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) accelerație cu undă semisinusoidală conform IEC 60068-2-27
