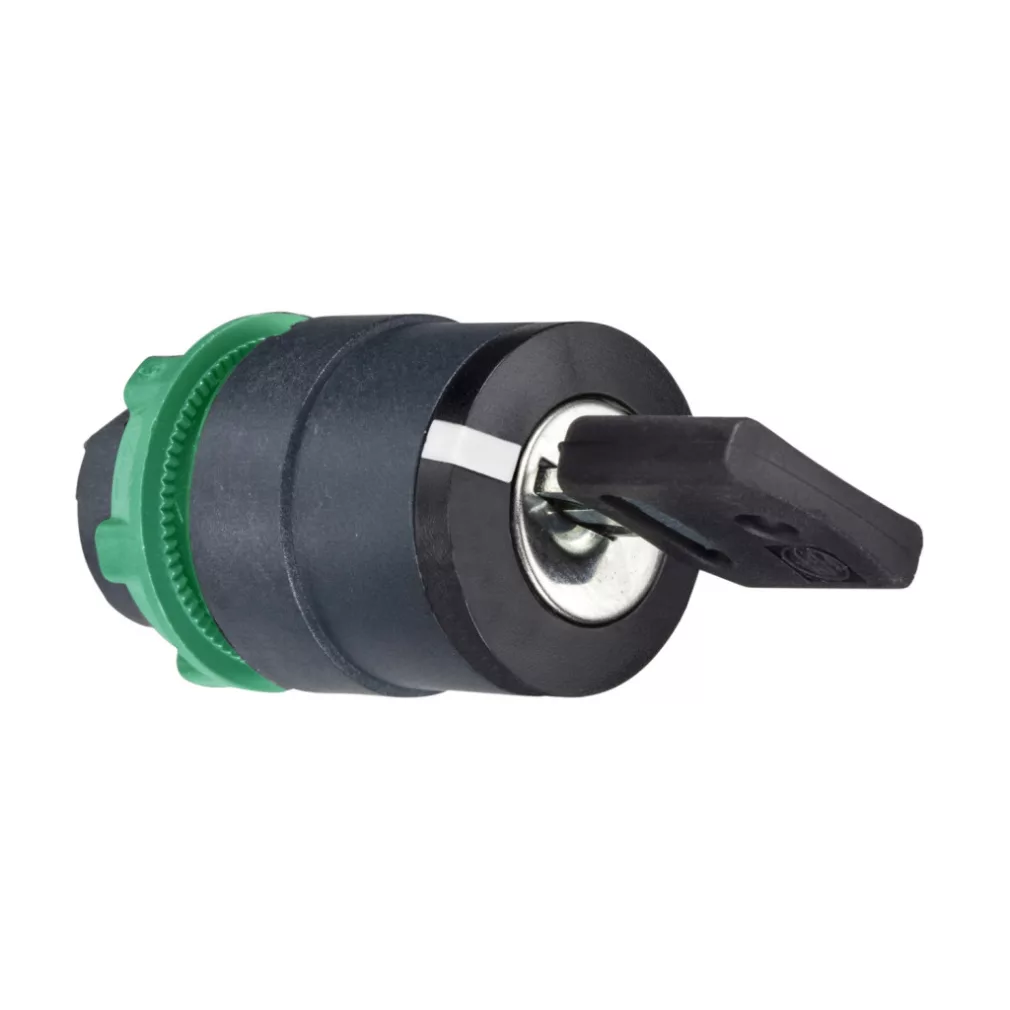

Capul de comutator cu cheie ZB5AG0820, din gama Schneider Electric Harmony XB5, este un element de comutare industrial profesional, care poate fi utilizat într-o gamă largă de aplicații de control. Această componentă de înaltă calitate reprezintă fiabilitatea și precizia Schneider Electric în domeniul sistemelor de automatizare și control. Capul de comutator selector cu cheie ZB5AG0820, ca membru al seriei Harmony XB5, se potrivește într-o gaură de montare standard de 22 mm, fiind astfel compatibil cu majoritatea panourilor de control și echipamentelor industriale. Carcasa din plastic de culoare gri închis asigură un aspect practic și estetic, având în același timp proprietăți mecanice excelente. Capul de comutare de formă rotundă permite funcționarea în 3 poziții, fiind prevăzut cu un sistem de revenire cu arc din partea dreaptă în poziția centrală. Această funcție este deosebit de utilă în aplicațiile în care este necesară revenirea automată a comutatorului într-o poziție neutră. Profilul operatorului este un comutator cu cheie neagră, care poate fi acționat cu cheia de tip 3131A, iar cheia poate fi scoasă numai din poziția din stânga, ceea ce sporește nivelul de securitate al sistemului, deoarece numai personalul autorizat poate lăsa sistemul într-o stare specifică. Printre parametrii tehnici ai comutatorului selector ZB5AG0820 se remarcă durata de viață mecanică excepțională de 1.000.000 de cicluri, care garantează o funcționare fiabilă pe termen lung chiar și în condiții de utilizare intensă. Clasificarea de protecție IP este extrem de ridicată: IP66, IP67, IP69 și IP69K, ceea ce înseamnă că este complet protejat împotriva prafului și rezistent la jeturi de apă și chiar la spălarea cu presiune înaltă. Componenta are, de asemenea, clasificările NEMA 13 și NEMA 4X, fiind astfel deosebit de potrivită pentru utilizarea în medii industriale dure. Rezistența sa la spălarea cu presiune înaltă se extinde până la o presiune de 7.000.000 Pa la 55 °C, de la o distanță de 0,1 metri, ceea ce reprezintă o valoare remarcabilă în categoria sa. Gradul de rezistență la impact este IK06 conform standardului IEC 50102, ceea ce asigură o protecție adecvată împotriva impacturilor mecanice. Produsul funcționează fiabil chiar și într-un interval de temperatură de funcționare extrem, între -40 °C și +70 °C, ceea ce îl face extrem de versatil pentru utilizarea în diverse medii industriale. Rezistența sa la vibrații este de 5 gn (f = 2...500 Hz) conform standardului IEC 60068-2-6, iar rezistența la șocuri este de 30 gn (durată = 18 ms) în cazul unei accelerații cu undă semisinusoidală și de 50 gn (durată = 11 ms) în cazul unei accelerații cu undă semisinusoidală, conform standardului IEC 60068-2-27. Aceste parametri garantează o funcționare fiabilă chiar și în medii industriale cu vibrații puternice. Capul comutatorului selector ZB5AG0820 este compatibil cu diverse stații, cum ar fi unitățile cu decupaje XALD 1...5 și XALK 2...5. Gama largă de coduri de asamblare electrică (C3, C4, C5, C6, C7, C8, C11, SF1, SR1) permite diverse configurații de comutare, astfel încât produsul poate fi utilizat cu o flexibilitate extremă pentru diverse sarcini de control. Diferitele coduri reprezintă aranjamente diferite ale contactelor, care pot fi adaptate la cerințele aplicației. Produsul este conform cu numeroase standarde internaționale, inclusiv CSA C22.2 No 14, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1 și JIS C8201-1, precum și de mai multe certificări de produs, cum ar fi DNV, CSA, BV, LROS și UL listed.
Schneider Electric Harmony XB5 - ZB5AG0820 - cap de comutator din plastic, Ø22, 3131A cu cheie, detașabil în poziția stângă, revenire din dreapta, 3 poziții date tehnice
Date generale
Gama de produse: Harmony XB5
Tipul produsului sau al componentei: Cap de comutator selector cu cheie
Denumire scurtă a produsului: ZB5
Material față: Plastic gri închis
Diametru de montare: 22 mm
Tip cap: Standard
Unitate de livrare: 1
Forma capului unității de semnalizare: Rotund
Tipul acționării: Revenire cu arc de la dreapta la centru
Profilul acționării: Comutator cu cheie neagră
Informații privind poziția acționării: 3 poziții +/- 45°
Tipul cheii: Cheie 3131A
Poziția de scoatere a cheii: Stânga
Informații suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 72 mm
Durată de viață mecanică: 1000000 de cicluri
Denumirea seriei: XALD cu 1...5 decupaje, XALK cu 2...5 decupaje
Cod de asamblare electrică: C4 pentru max. 6 contacte cu utilizarea blocurilor simple și duble pentru prima montare, C5 pentru max. 5 contacte cu utilizarea blocurilor simple pentru prima montare, C6 pentru max. 5 contacte cu utilizarea blocurilor simple și duble pentru prima montare, C7 pentru max. 4 contacte cu utilizarea blocurilor simple pentru prima montare, C8 pentru max. 4 contacte cu utilizarea blocurilor simple și duble pentru prima montare, C11 pentru max. 3 contacte cu utilizarea blocurilor simple pentru prima montare, C3 pentru max. 6 contacte cu blocuri simple pentru montare frontală, SF1 pentru max. 3 contacte cu blocuri simple pentru montare frontală, SR1 pentru max. 3 contacte cu blocuri simple pentru montare posterioară
Prezentare dispozitiv: Element de bază
Caracteristici de mediu
Tratament de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40...70 °C
Temperatura aerului ambiant în timpul funcționării: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67, IP69, IP69K
Grad de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălarea cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK06 conform IEC 50102
Standarde și certificate
Standarde: CSA C22.2 nr. 14, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, JIS C8201-1
Certificări de produs: DNV, CSA, BV, LROS (Lloyds Register of Shipping), listat UL
Caracteristici de rezistență
Rezistență la vibrații: 5 gn (f = 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) în cazul unei accelerații cu undă semisinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) în cazul unei accelerații cu undă semisinusoidală conform IEC 60068-2-27
