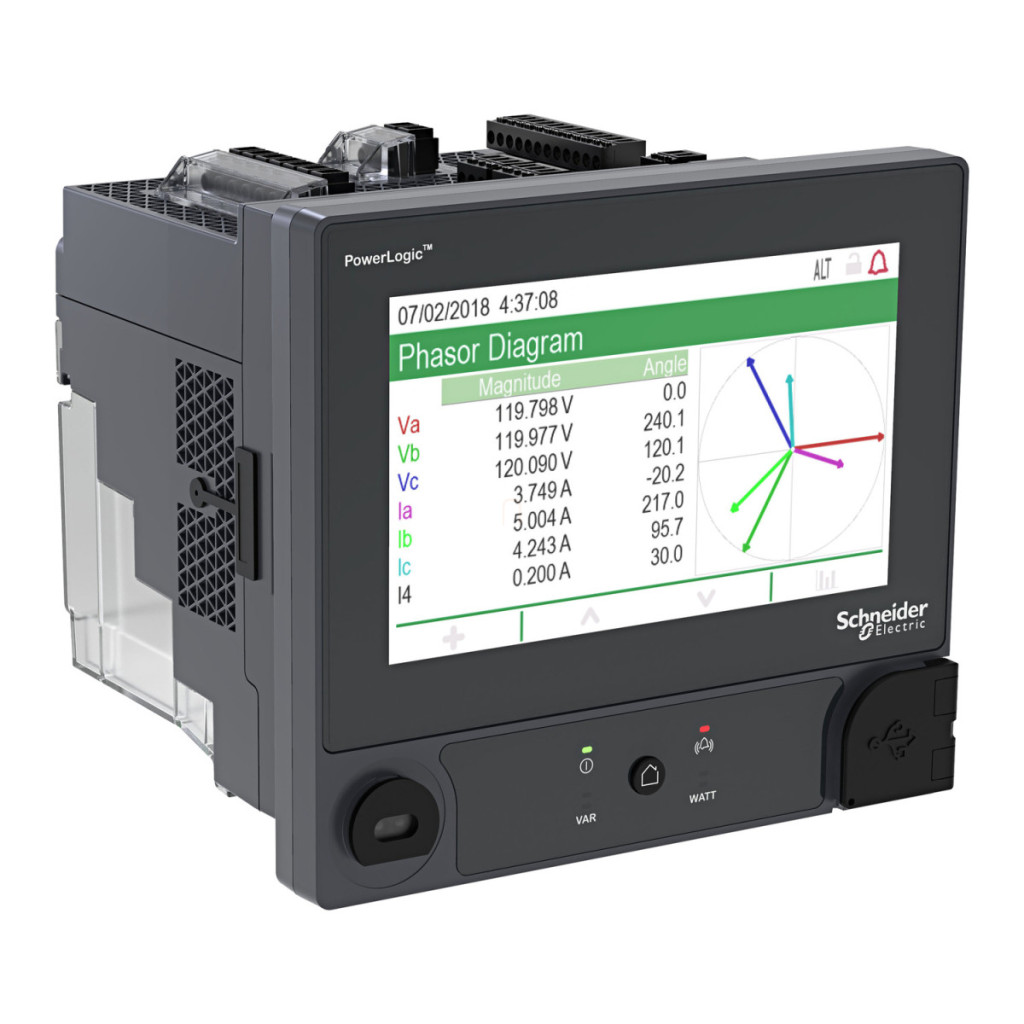

Contorul PowerLogic ION9000 METSEION93140 este un contor de energie și de calitate a energiei electrice de vârf din gama Schneider Electric, potrivit pentru îndeplinirea unor sarcini complexe de monitorizare a energiei, de măsurare WAGES și de monitorizare a performanței rețelei. Acest dispozitiv deosebit de avansat este alegerea ideală pentru centrele de date, instituțiile medicale, producătorii de semiconductori, instalațiile farmaceutice, fabricile chimice, sectorul energetic și aplicațiile miniere. METSEION93140 este disponibil într-o versiune montabilă pe șină DIN, cu intrare de curent de joasă tensiune și afișaj LCD color tactil la distanță de 192 mm. Aparatul asigură măsurători de înaltă precizie – măsurarea tensiunii și a curentului cu o precizie de 0,1%, precum și măsurarea energiei active de clasa 0,1S, conform standardului IEC 62053-22. Echipamentul este adecvat pentru monitorizarea rețelelor de tip 3P + N + E și dispune de numeroase funcții de măsurare, inclusiv monitorizarea în timp real a tensiunii, curentului, frecvenței, factorului de putere, distorsiunii armonice și consumului de energie. O caracteristică specială a dispozitivului este analiza de performanță de înaltă calitate: este capabil să verifice conformitatea cu standardul EN 50160, să monitorizeze limitele armonice conform IEEE 519 și să genereze rapoarte de conformitate IEC 61000-4-30 clasa A. Funcția avansată de înregistrare a formei de undă, măsurarea distorsiunii armonice totale (până la a 63-a armonică, iar cu ajutorul software-ului până la a 127-a armonică), detectarea direcției de perturbație și detectarea tranziențelor (cu o precizie de 20 μs) fac ca acest aparat să fie extrem de versatil în testele de calitate a energiei. Este remarcabil și în ceea ce privește opțiunile de comunicare: dispune de 2 conectori RS485, 2 porturi Ethernet RJ45 și suportă protocoalele Modbus RTU/TCP, ION, DNP3, IEC 61850. Securitatea cibernetică este consolidată de suportul pentru protocolul Syslog, jurnalizarea robustă a evenimentelor de securitate, întărirea porturilor și activarea/dezactivarea porturilor de comunicații. Dispozitivul suportă sincronizarea timpului prin protocoalele GPS, IRIG-B, NTP, SNTP sau PTP, asigurând astfel marcarea temporală precisă a datelor măsurate. Memoria internă este de 2 GB, ceea ce permite înregistrarea valorilor minime și maxime instantanee, jurnalizarea datelor definită de utilizator, jurnalizarea continuă sau de tip instantaneu, date de tendință/prognoză, jurnale de evenimente și alarme, modificări de configurare, întreruperi de curent și înregistrarea secvențială a evenimentelor. Printre serviciile web ale dispozitivului se numără vizualizarea formelor de undă înregistrate, rapoarte de conformitate IEEE 519 și EN 50160, curba ITIC (CBEMA), curba SEMI, curba de reducere a sarcinii motorului NEMA, precum și notificări de alarmă prin e-mail. PowerLogic ION9000 are o gamă largă de temperaturi de funcționare (între -25 și 70 °C), cu un panou frontal cu protecție IP65 și un panou posterior cu protecție IP30, și poate fi utilizat la altitudini de până la 3000 de metri deasupra nivelului mării. Este conform cu numeroase standarde internaționale, inclusiv ANSI C12.20, IEC 61010-1, IEC 61557-12, IEC 62052-11 și UL 61010-1. Dimensiunile aparatului sunt de 160 x 135,3 x 160 mm, iar greutatea netă este de 1,5 kg. METSEION93140 este o soluție completă, livrată împreună cu afișajul la distanță inclus, adaptorul de afișaj, ghidul de instalare și accesoriile de montare.
Schneider Electric ION9000 - METSEION93140 - LVCS, LVDC, W/RD192 - Specificații tehnice
Caracteristici generale
Gama de produse: PowerLogic
Tipul produsului sau al componentei: Măsurător de energie și calitate a puterii
Denumire scurtă a dispozitivului: ION93040
Denumirea produsului: PowerLogic ION9000
Domeniu de aplicare
Utilizarea dispozitivului: Monitorizarea puterii, Măsurare WAGES, Măsurare netă, Tensiune medie, Tensiune înaltă
Caracteristici de măsurare
Tipul măsurării: Consum de curent I1, I2, I3, I4, I5, Consum de curent de vârf, Consum de putere P, Q, S, Consum de putere de vârf PM, QM, SM, Energie activă și reactivă calculată (+/- W.h, +/- VAR.h)
Parametri de măsurare: Căderi și supratensiuni de tensiune, Căderi și supratensiuni de curent, Tensiune, Curent, Frecvență, Putere activă și reactivă totală, Putere aparentă totală, Putere activă și reactivă pe fază, Putere aparentă pe fază, Factor de putere total, Factor de putere pe fază, Energie activă și reactivă, Energie aparentă, Distorsiune armonică (I THD & U THD)
Analiza calității puterii
Verificare conformitate EN 50160, Conformitate cu limitele armonice IEEE 519, IEC 61000-4-30: Raport de conformitate clasa A, raport de conformitate IEEE 519, înregistrare formă de undă, distorsiune totală, distorsiune armonică totală, până la armonica a 63-a, până la armonica a 127-a cu software, detectare direcție perturbație, cădere, supratensiune și tranzitorii, colectare date pe jumătate de ciclu, detectarea tranziențelor (20 µs)
Caracteristici tehnice
Tipul rețelei: 3P + N + E
Tensiune nominală de alimentare [Us]: 20...60 V CC +/- 10 %
Consum de putere: 15 W la 20...60 V CC
Consum maxim de putere: 38 W la 20...60 V CC
Timp de comutație: 500 ms, tipic la 60 V CC
Rezoluția afișajului: 800 x 480 pixeli
Tipul afișajului: Afișaj LCD la distanță, Ecran tactil color
Rata de eșantionare: 1024 eșantioane/ciclu
Intrare/Ieșire
Tip de intrare: Tensiune (impedanță 5 MOhm), Transformator de curent cu miez divizat (impedanță 200 kOhm) 5 x
Tensiune de măsurare: 57...400 V CA 42...69 Hz între fază și neutru, 100...690 V CA 42...69 Hz între faze
Domeniu de măsurare a frecvenței: 20...450 Hz
Număr de intrări: 8 digitale 30 V CA/60 V CC
Număr de ieșiri: 4 digitale, 2 ieșiri releu de tip C
Precizie
Precizie de măsurare: Tensiune +/- 0,1 %, Curent +/- 0,1 %
Clasa de precizie: Clasa 0,1S energie activă conform IEC 62053-22, clasa 0,1 energie activă conform IEC 61557-12, clasa 0,1 energie activă conform ANSI C12.20, clasa 0,5S pentru energie reactivă conform IEC 62053-24, clasa 0,1 pentru curent conform IEC 61557-12, clasa 0,1 pentru tensiune conform IEC 61557-12, clasa 0,1 pentru putere activă conform IEC 61557-12, clasa 0,5 factor de putere conform IEC 61557-12
Comunicare
Protocol port de comunicare: Modbus RTU 2400...115200 bps - 2 fire, ION 2400...115200 bps - 2 fire, DNP3 2400...115200 bps - 2 fire, Modbus TCP 10/100 Mbit/s, ION TCP 10/100 Mbit/s, DNP3 TCP 10/100 Mbit/s, IEC 61850, Ethernet Modbus TCP/IP în lanț 10/100 Mbit/s, DHCP, DNS, DLMS
Suport port de comunicație: RS485 2 borne cu șurub detașabile
Port Ethernet: 10/100BASE-TX 2 RJ45
Gateway de comunicații: Ethernet/serial
Protocol de sincronizare a timpului: GPS, IRIG-B, NTP, SNTP, PTP
Înregistrare date
Marcaj temporal, Valori instantanee min/max, Jurnale de date definibile de utilizator, Jurnalizare continuă sau instantanee, Tendințe/prognoze, Jurnale de evenimente, Jurnale de alarme, Modificări de configurare, Întrerupere de curent, Autentificare/deconectare utilizator, Jurnale de date, Sincronizare GPS, Înregistrare secvență de evenimente
Capacitate de stocare: 2 GB
Securitate cibernetică
Suport protocol Syslog, Jurnale de securitate robuste, Fortificarea porturilor, Activare/dezactivare porturi de comunicații, Blocare metrologică hardware
Servicii web
Vizualizare forme de undă înregistrate, Pagină web, Raport de conformitate IEEE 519, Raport de conformitate EN 50160, Curba ITIC (CBEMA), Curba SEMI, Curba de reducere a sarcinii motorului NEMA, Notificare de alarmă prin e-mail, TLS 1.2, Trimiterea datelor istorice prin e-mail
Caracteristici mecanice
Asistență la instalare: Dispozitiv montabil pe șină DIN, Afișaj la distanță montabil pe ușă
Clasa de izolație electrică: Clasa III conform EN/IEC 62052-11
Tensiune de izolație: III400...690 V conform EN 61010-1:ed. 3, III347...600 V conform UL 61010-1:ed. 3, III347...600 V conform CSA C22.2 nr. 61010-1:ed. 3
Lățime: 160 mm
Adâncime: 135,3 mm
Înălțime: 160 mm
Greutate netă: 1,5 kg
Condiții de mediu
Grad de protecție IP: IP65 față, IP30 spate
Grad de protecție: tip UL 12, față
Umiditate relativă: 5...95 %
Temperatura mediului în timpul funcționării: -25...70 °C
Temperatura mediului în timpul depozitării: -40...85 °C
Categorie de instalare: III
Altitudine de funcționare: 0...3000 m
Standarde și certificate
ANSI C12.20, ANSI C37.90.1, IEC 61000-4-15, IEC 61000-4-30, IEC 61010-1, IEC 61326-1, IEC 61557-12, IEC 61850, IEC 62052-11, IEC 62052-31, IEC 62053-22, IEC 62053-23, IEC 62053-24, IEC 62586, UL 61010-1
Certificări de calitate: ISO 9001, ISO 14000
