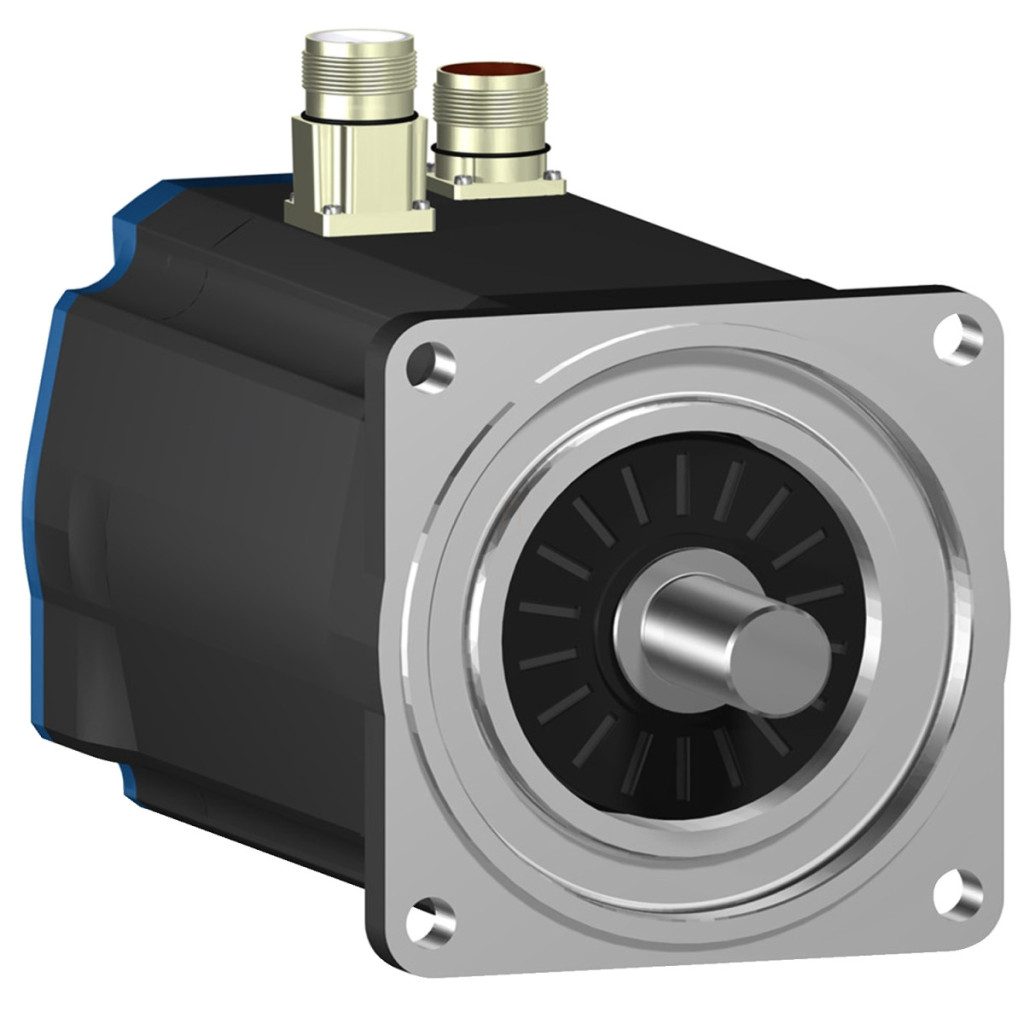

Servomotorul Schneider Electric BSH1001P12F1A este o soluție tehnologică de acționare concepută pentru aplicații industriale profesionale și face parte din familia de produse Lexium 05. Acest servomotor de înaltă performanță este alegerea ideală pentru sarcini de automatizare care necesită poziționare precisă și control dinamic al mișcării. În ciuda designului său compact, cu o dimensiune a flanșei de 100 mm, motorul oferă performanțe remarcabile, fiind ideal pentru utilizarea în spații înguste, unde controlul precis al mișcării este esențial. Servomotorul BSH1001P12F1A are un cuplu nominal de 2,7 Nm și o viteză nominală de 3000 rpm, cu o viteză mecanică maximă de 6000 rpm. Motorul este deosebit de versatil, deoarece este compatibil cu diverse servomotoare Lexium, inclusiv modelele Lexium 05, Lexium 15 și Lexium 32. Puterea maximă de ieșire a motorului poate varia între 500 și 1500 W, în funcție de configurație, iar cuplul său maxim poate ajunge până la 9,6 Nm atunci când este asociat cu servomotorul Lexium 32. Motorul are un grad de protecție IP50, care oferă o protecție adecvată împotriva prafului, rămânând în același timp ușor de instalat și de întreținut. BSH1001P12F1A are caracteristici tehnice excelente: motorul are feedback Multiturn SinCos Hiperface, care oferă o rezoluție de 131072 puncte/rotație x 4096 rotații, permițând o poziționare extrem de precisă. Frâna încorporată oferă un cuplu de frânare de 9 Nm, asigurând oprirea în siguranță și menținerea poziției în cazul unei întreruperi de curent sau al unei opriri de urgență. Motorul are un capăt de arbore blocat cu un diametru de 19 mm și o lungime de 40 mm, cu o lățime de blocare de 30 mm. Cuplul de inerție al rotorului este de 2,018 kg·cm², ceea ce favorizează accelerarea și decelerarea rapidă. Motorul poate fi montat cu flanșe care respectă standardele internaționale, are conectori drepți și este răcit prin convecție naturală. Parametrii electrici ai servomotorului BSH1001P12F1A sunt, de asemenea, remarcabili: cuplu constant de 0,89 N·m/A la 120 °C, forță contraelectromotoare constantă de 60 V/krpm la 120 °C, rezistență statorică de 3,8 Ohm și inductanță statorică de 9,5 mH la 20 °C și constantă de timp electrică statorică de 4,63 ms. Motorul are un curent maxim de 12 A și o frecvență de comutație de 8 kHz. Dimensiunile fizice ale motorului sunt, de asemenea, demne de remarcat: lungimea totală este de 199,5 mm, diametrul colierului de centrare este de 95 mm (cu o adâncime de 3,5 mm), diametrul cercului orificiului de montare este de 115 mm, iar diametrul orificiilor este de 9 mm. Motorul BSH1001P12F1A poate fi utilizat în rețele monofazate de 230 V și trifazate de 230 V, 400 V și 480 V, oferind o flexibilitate excepțională pentru instalarea într-o varietate de medii industriale. Acest servomotor este alegerea perfectă pentru linii de producție, mașini de ambalare și sarcini de automatizare care necesită controlul mișcării.
Date tehnice BSH1001P12F1A
Date generale
Denumire scurtă a dispozitivului: BSH
Tipul produsului sau al componentei: Servomotor
Viteza maximă mecanică: 6000 rpm
Date de performanță
Cuplu de reținere continuu: 2,7 N.m - 3,4 N.m (în funcție de tipul de acționare și tensiunea de alimentare)
Cuplu de reținere maxim: 6,19 N.m - 9,6 N.m (în funcție de tipul de acționare și tensiunea de alimentare)
Putere nominală de ieșire: 500 W - 1500 W (în funcție de tipul de acționare și tensiunea de alimentare)
Cuplu nominal: 2,5 N.m - 3,16 N.m (în funcție de tipul de acționare și tensiunea de alimentare)
Viteza nominală: 1500 rpm - 6000 rpm (în funcție de tipul de acționare și tensiunea de alimentare)
Curent maxim: 12 A
Curent continuu de repaus: 3,5 A
Putere continuă maximă: 1,6 W
Date mecanice
Capătul arborelui: Blocare
Grad de protecție IP: Standard IP50
Rezoluție feedback viteză de rotație: 131.072 puncte/rotație x 4.096 rotații
Frână de reținere: Încorporată
Suport de montare: Flanșă standard internațional
Conexiune electrică: Conectori drepți
Arbore secundar: Fără capăt arbore secundar
Diametru arbore: 19 mm
Lungime arbore: 40 mm
Lățime zăvor: 30 mm
Tip feedback: Multiturn SinCos Hiperface
Cuplu de frânare: Frână de reținere 9 N.m
Dimensiune flanșă motor: 100 mm
Număr bobine motor: 1
Caracteristici electrice
Cuplu constant: 0,89 N.m/A la 120 °C
Constantă emf de repornire: 60 V/krpm la 120 °C
Număr de poli ai motorului: 4,0
Cuplu de inerție al rotorului: 2,018 kg.cm²
Rezistența statorului: 3,8 Ohm la 20 °C
Inductanța statorului: 9,5 mH la 20 °C
Constanta de timp electrică a statorului: 4,63 ms la 20 °C
Frecvența de comutare: 8 kHz
Puterea frânei: 18 W
Tip de răcire: Convecție naturală
Dimensiuni mecanice
Lungime:199,5 mm Diametru colier de centrare: 95 mm Adâncime colier de centrare: 3,5 mm Număr orificii de montare: 4 Diametru orificiu de montare: 9 mm Diametru cerc orificii de montare: 40 mm 4
Diametru orificiu de fixare: 9 mm
Diametru cerc orificiu de fixare: 115 mm
Compatibilitate
Compatibilitate produs: Lexium 05, Lexium 32, Lexium 15 cu balamale
Număr de faze de alimentare: Trifazat
Tensiune maximă de alimentare: 480 V
