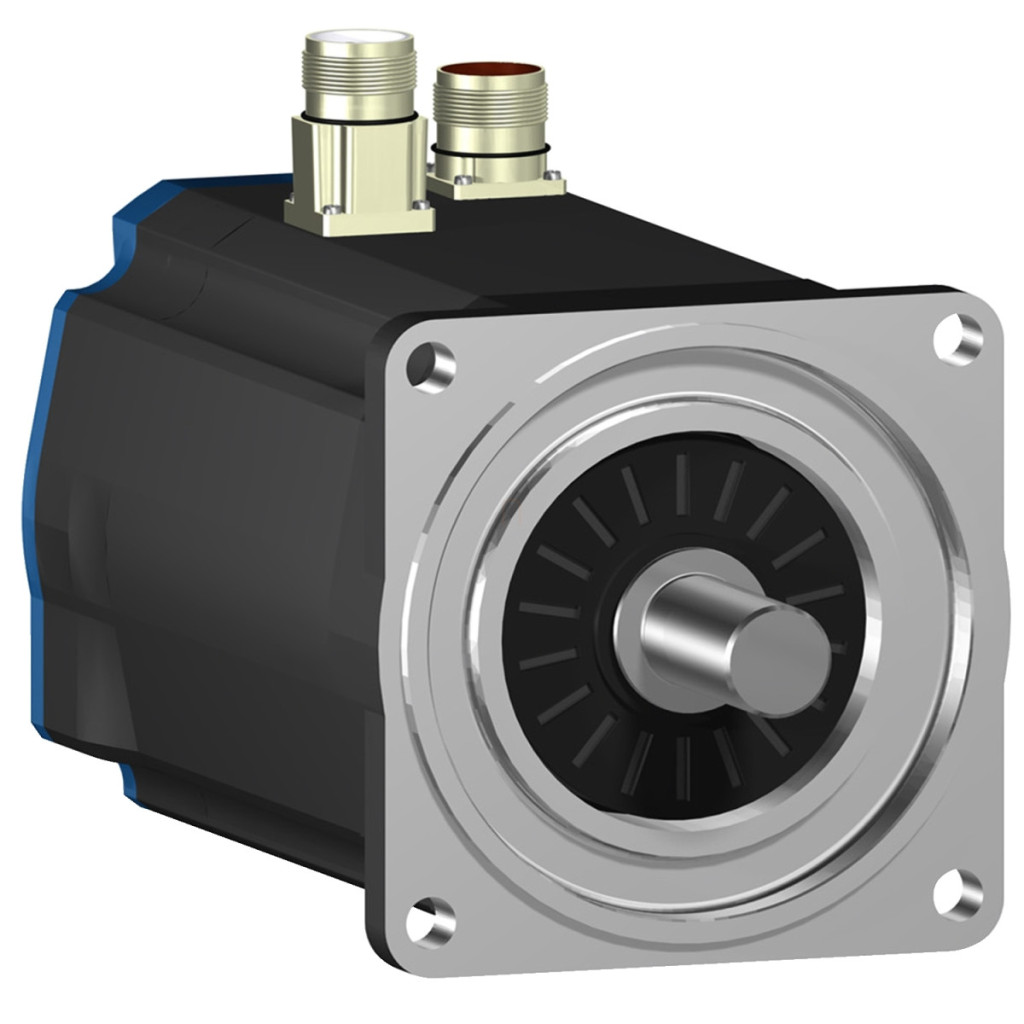

Servomotorul Schneider Electric BSH1002P12F1A face parte din familia de produse Lexium 05, care oferă performanțe excelente și control precis pentru sarcini de automatizare industrială. Acest servomotor compact de 100 mm este alegerea ideală pentru aplicații care necesită poziționare precisă și funcționare fiabilă. Motorul BSH1002P12F1A combină soluțiile tehnice inovatoare ale Schneider Electric cu o durabilitate și o eficiență remarcabile, care pot contribui semnificativ la optimizarea proceselor de fabricație. Parametrii tehnici ai servomotorului BSH1002P12F1A sunt impresionanți: viteza mecanică maximă este de 6000 rpm, iar cuplul continuu variază între 3,4 și 5,8 Nm cu diferite acționări Lexium. Cuplul maxim al motorului poate ajunge până la 18,3 Nm, oferind performanțe dinamice excelente. Puterea nominală de ieșire variază între 780 și 2150 W, în funcție de configurație. BSH1002P12F1A Sincos are feedback multi-turn, care oferă o rezoluție de 131072 puncte/rotație × 4096 rotații, permițând o poziționare și un control al vitezei extrem de precise. Motorul are un grad de protecție IP50, care oferă o protecție adecvată împotriva prafului în timpul funcționării cu răcire prin convecție naturală. Servomotorul BSH1002P12F1A este, de asemenea, bine proiectat din punct de vedere structural: are un diametru de 19 mm, un arbore lung de 40 mm cu o canelură, care facilitează conectarea la diverse aplicații. Motorul este echipat cu conectori drepți și are o frână încorporată care oferă un cuplu de frânare de 9 Nm și necesită o putere de tragere de 18 W. Motorul are o flanșă standard internațională de 100 mm, care permite montarea standard. Dimensiunile sale de instalare sunt bine documentate: lungime totală de 235,5 mm, diametru colier de centrare de 95 mm, adâncime colier de centrare de 3,5 mm și 4 orificii de fixare cu un diametru de 9 mm, situate pe un cerc de 115 mm. În ceea ce privește caracteristicile electrice, motorul BSH1002P12F1A are un curent continuu fără sarcină de 4,8 A și un curent maxim de 17,1 A. Motorul poate funcționa cu diferite configurații de tensiune de alimentare, cu o tensiune maximă de alimentare de 480 V. Constanta de cuplu este de 1,21 Nm/A la 120 °C, iar constanta EMF inversă este de 77 V/krpm la 120 °C. Motorul are o rezistență a statorului de 2,4 Ohm și o inductanță a statorului de 6,75 mH la 20 °C, iar constanta de timp a statorului este de 5,29 ms. Motorul are 4 poli și o inerție a rotorului de 2,928 kg·cm². BSH1002P12F1A are o capacitate maximă de încărcare radială de 620-990 N, în funcție de viteză, în timp ce capacitatea sa de încărcare axială este de 0,2 ori forța radială. Motorul poate fi utilizat cu diverse unități Lexium, cum ar fi dispozitivele din seriile Lexium 05, Lexium 15 și Lexium 32, oferind o aplicabilitate versatilă pentru diverse sarcini de automatizare.
Schneider Electric Lexium 05 - BSH1002P12F1A - Servomotor BSH, 100 mm, max. 1700 W, 5,8 Nm, IP50, cu blocare, frână, pentru 32 servomotoare Date tehnice
Caracteristici generale
Denumire scurtă a dispozitivului: BSH
Tipul produsului sau componentului: Servomotor
Viteza mecanică maximă: 6000 rpm
Cuplu de reținere continuu: 3,4-5,8 N.m (în funcție de tipul de acționare)
Cuplu de reținere maxim: 5,6-18,3 N.m (în funcție de tipul de acționare)
Putere nominală de ieșire: 780-2150 W (în funcție de tipul de acționare)
Cuplu nominal: 3,4-5,8 N.m (în funcție de tipul de acționare)
Viteză nominală: 1500-6000 rpm (în funcție de tipul de acționare)
Caracteristici mecanice
Capătul arborelui: blocabil
Grad de protecție IP: standard IP50
Rezoluție feedback viteză: 131072 puncte/rotație × 4096 rotații
Frână de reținere: Da
Suport de montare: Flanșă standard internațional
Conexiune electrică: Conectori drepți
Diametru arbore: 19 mm
Lungime arbore: 40 mm
Lățime zăvor: 30 mm
Tip feedback: Multiturn SinCos Hiperface
Cuplu de reținere: 9 N.m cu frână
Dimensiune flanșă motor: 100 mm
Număr de stive motor: 2
Caracteristici electrice
Compatibilitate gamă: Lexium 05, Lexium 32, Lexium 15
Tensiune maximă de alimentare: 480 V
Număr de faze de rețea: Trefazică
Curent continuu de staționare: 4,8 A
Putere continuă maximă: 2,51 W
Curent maxim: 17,1 A
Curent constant maxim: 17,1 A
Frecvență de comutare: 8 kHz
Constanta cuplului: 1,21 N.m/A la 120 °C
Constanta EMF inversă: 77 V/krpm la 120 °C
Număr de poli ai motorului: 4,0 Inerție rotor: 2,928 kg.cm² Rezistență stator: 2,4 Ohm la 20 °C
Inductanța statorului: 6,75 mH la 20 °C
Constanta de timp electrică a statorului: 5,29 ms la 20 °C
Forța radială maximă Fr: 620 N la 4000 rpm, 690 N la 3000 rpm, 790 N la 2000 rpm, 990 N la 1000 rpm
Forță axială maximă Fa: 0,2 × Fr
Putere de frânare: 18 W
Alte caracteristici
Tip de răcire: Convecție naturală Lungime: 235,5 mm Diametru colier de centrare: 95 mm Adâncime colier de centrare: 3,5 mm Număr de orificii de montare: 4 Diametrul orificiilor de montare: 9 mm Diametrul orificiilor de montare: 115 mm Greutate netă: 6,3 kg Referință dimensiune: BSH1002P Eroare de precizie unghiulară: 1,4°
