Schneider Electric BSH1003P01A1A este un servomotor de înaltă performanță din familia de produse Lexium 05, conceput pentru sarcini de control precis și aplicații de automatizare industrială. Motorul oferă un cuplu continuu de 7,8 Nm la o viteză nominală de 2500 rpm, în timp ce viteza sa mecanică maximă poate ajunge la 6000 rpm. Acest servomotor versatil este o alegere excelentă pentru aplicații care necesită poziționare precisă și funcționare fiabilă. Servomotorul BSH are o dimensiune a flanșei de 100 mm și cântărește 7,4 kg. Capătul arborelui este fără filet, cu un diametru de 19 mm și o lungime de 40 mm. Gradul de protecție IP50 al motorului oferă o protecție adecvată împotriva prafului, în timp ce răcirea prin convecție naturală asigură o disipare fiabilă a căldurii. Motorul are o lungime totală de 240,5 mm, ceea ce permite o instalare compactă într-o varietate de aplicații. Parametrii tehnici ai servomotorului sunt impresionanți: acesta este capabil să furnizeze un cuplu maxim de până la 28,3 Nm. Dispozitivul are indicatori de precizie remarcabili, cu feedback furnizat de un codificator Sincos Hiperface cu o singură rotație, cu o rezoluție de 131072 puncte/rotație. Constanta de cuplu este de 1,22 N.m/A (la 120 °C), iar constanta EMF inversă a motorului este de 77 V/krpm. Rezistența statorului motorului este de 1,43 Ohm, inductanța sa este de 4,7 mH (ambele măsurate la 20 °C), iar constanta de timp electrică este de 6,15 ms. Cuplul de inerție al rotorului motorului cu patru poli este de 3,22 kg·cm². Acești parametri asigură timpi de răspuns rapizi și controlabilitate precisă a motorului. Servomotorul BSH1003P01A1A este compatibil cu familiile de acționări Lexium 32, Lexium 15 și Lexium 05, oferind opțiuni de aplicare flexibile. Motorul poate fi utilizat atât cu surse de alimentare monofazate de 200-240 V, cât și cu surse de alimentare trifazate de 380-480 V, în funcție de tipul de servomotor conectat la acesta. Puterea nominală de ieșire poate varia între 1100 și 2600 W, în funcție de configurație. Forța radială maximă este de 1050 N (la 1000 rpm), care scade odată cu creșterea vitezei, ajungând la numai 660 N la 4000 rpm. Motorul este montat folosind o flanșă standard internațională cu un diametru al colierului de centrare de 95 mm și o adâncime de 3,5 mm. Este fixat prin patru orificii cu diametrul de 9 mm dispuse în cerc cu un diametru de 115 mm. Conexiunea electrică este asigurată de conectori drepți, iar motorul este proiectat fără frână. BSH1003P01A1A este recomandat în special pentru aplicații în care poziționarea precisă, controlul dinamic al mișcării și funcționarea fiabilă sunt importante, cum ar fi în robotică, mașini de ambalat, mașini-unelte sau alte echipamente industriale de precizie.

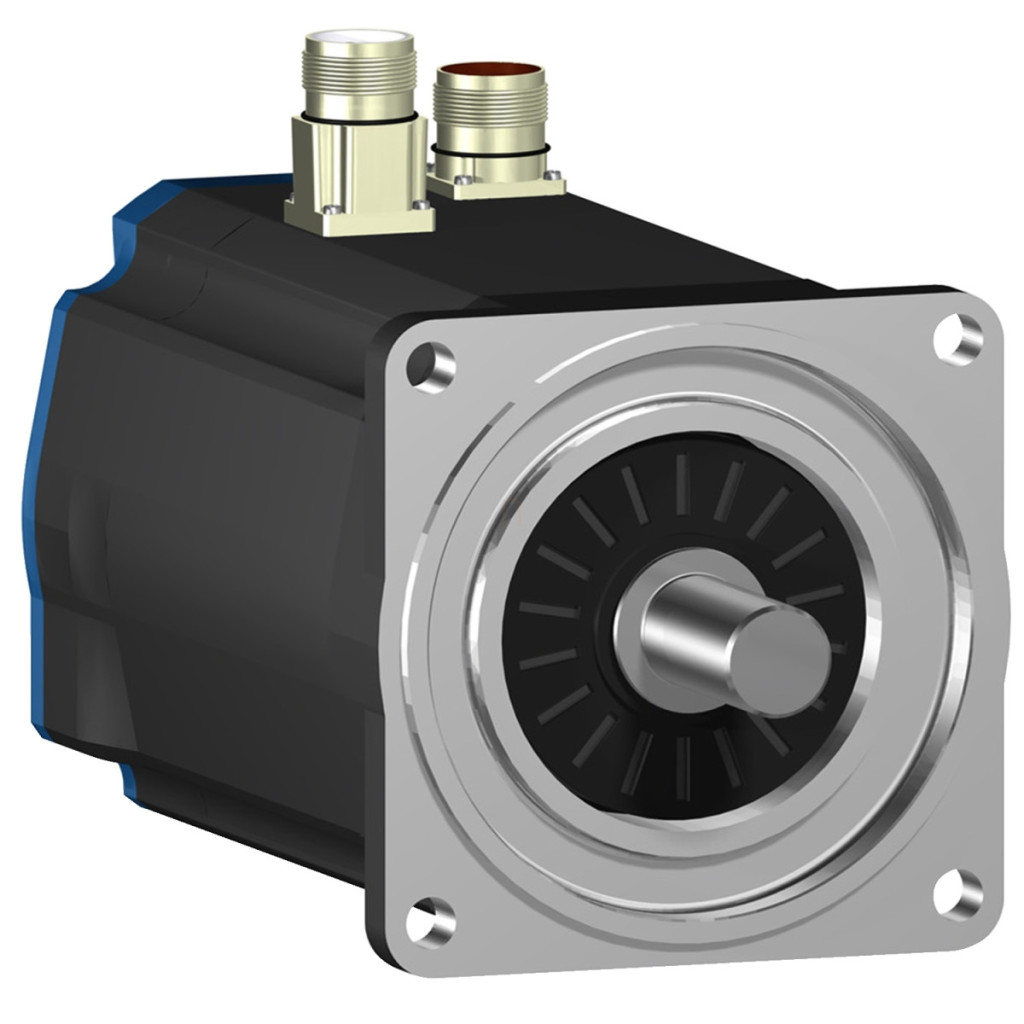

Schneider Electric Lexium 05 - BSH1003P01A1A - Servomotor BSH, 100 mm, max. 2600 W, 8 Nm, IP50, fără blocare, fără frână, pentru 32 servomotoare Date tehnice
Caracteristici generale
Denumire scurtă a dispozitivului: BSH
Tipul produsului: Servomotor
Viteza mecanică maximă: 6000 rpm
Cuplu continuu: 7,8 N.m (cu acționări Lexium 05)
Cuplu maxim: 28,3 N.m (cu LXM32.D30N4, sistem trifazat de 400 V)
Caracteristici de putere
Putere nominală de ieșire: 1100-2600 W (în funcție de acționare)
Cuplu nominal: 6,73 N.m (cu 200-240 V monofazat)
Viteză nominală: 2500 rpm
Curent continuu de staționare: 6,6 A
Curent maxim: 28,3 A
Parametri tehnici
Constanta de cuplu: 1,22 N.m/A (la 120 °C)
Constanta de contra-cuplu: 77 V/krpm (la 120 °C)
Număr de poli ai motorului: 4
Cuplu de inerție al rotorului: 3,22 kg.cm²
Rezistența statorului: 1,43 Ohm (la 20 °C)
Inductanța statorului: 4,7 mH (la 20 °C)
Constanta de timp electrică a statorului: 6,15 ms (la 20 °C)
Caracteristici mecanice
Capătul arborelui: Fără filet
Grad de protecție IP: Standard IP50
Rezoluție feedback viteză de rotație: 131.072 puncte/rotație
Frână de reținere: Niciuna
Suprafață de montare: Flanșă standard internațional
Conexiune electrică: Conectori drepți
Tip de răcire: Convecție naturală
Lungime: 240,5 mm
Diametru colier de centrare: 95 mm
Adâncime colier de centrare: 3,5 mm
Număr de orificii de montare: 4
Diametru orificiu de montare: 9 mm
Diametru cerc orificii de montare: 115 mm
Greutate netă: 7,4 kg
Feedback și control
Tip de feedback: SinCos Hiperface cu o singură rotație
Dimensiunea flanșei motorului: 100 mm
Număr de statoare ale motorului: 3
Eroare de precizie unghiulară: 1,4 °
Compatibilitate
Familii de acționări compatibile: Lexium 32, Lexium 15, Lexium 05
Tensiune maximă de alimentare: 480 V
Număr de faze de rețea: trifazat
Frecvență de comutare: 8 kHz
