Servomotorul Schneider Electric BSH1401P11A1A este un membru performant al familiei de produse Lexium 05, care se remarcă printre soluțiile de automatizare industrială prin precizia și fiabilitatea sale excepționale. Acest servomotor de 140 mm este alegerea ideală pentru aplicații care necesită poziționare precisă și cuplu remarcabil în diverse condiții de încărcare. Servomotorul BSH1401P11A1A are parametri tehnici remarcabili. Este capabil să furnizeze un cuplu continuu de 11,1 Nm, în timp ce cuplul său maxim poate ajunge la 27 Nm (atunci când este asociat cu un servomotor LXM32.D30N4 și o sursă de alimentare trifazată de 400 V). Viteza nominală a motorului poate varia între 1500 și 3000 rpm, în funcție de servomotorul utilizat, iar viteza mecanică maximă este de 4000 rpm. Puterea nominală de ieșire a motorului depinde, de asemenea, de servomotorul asociat, dar poate ajunge până la 3000 W (cu servomotor LXM32.D30N4, sursă de alimentare trifazată de 480 V). Servomotorul cu numărul de piesă BSH1401P11A1A are un design cu capătul arborelui blocat, care permite o conexiune mecanică sigură la elementele acționate. Poziționarea precisă a motorului este asigurată de sistemul de feedback Single turn SinCos Hiperface, care are o rezoluție remarcabilă de 131072 puncte/rotație, permițând un control extrem de precis. Precizia de poziționare unghiulară de 1,4° asigură o repetabilitate excelentă în operațiunile ciclice. Motorul are un grad de protecție IP50, oferind o protecție adecvată împotriva prafului, dar trebuie menționat că nu este protejat împotriva lichidelor în aplicații speciale. Servomotorul BSH1401P11A1A este fabricat într-un design fără frână și este echipat cu conectori drepți pentru o instalare ușoară. Poate fi montat cu o flanșă standard internațională, asigurând compatibilitate universală cu diverse mașini și echipamente. Servomotorul BSH1401P11A1A este compatibil cu o serie de servomotoare Schneider Electric, inclusiv motoarele din seriile Lexium 05, Lexium 15 și Lexium 32. Această versatilitate permite adaptarea motorului la diferite cerințe de aplicare. Motorul este răcit prin convecție naturală, asigurând o funcționare silențioasă. Diametrul arborelui de 24 mm și lungimea arborelui de 50 mm asigură o interfață mecanică adecvată cu componentele conectate. Motorul are o inerție a rotorului de 7,41 kg·cm², o rezistență a statorului de 1,41 Ohm (la 20 °C) și o inductanță a statorului de 8,17 mH. Valoarea cuplului constant este de 1,43 N·m/A (la 120 °C), ceea ce asigură o stabilitate excelentă a cuplului. Motorul BSH1401P11A1A este potrivit în special pentru aplicații în care sunt importante poziționarea precisă, funcționarea fiabilă și dinamica excelentă, cum ar fi mașinile de ambalat, manipularea materialelor, mașinile CNC sau alte sisteme de automatizare industrială.

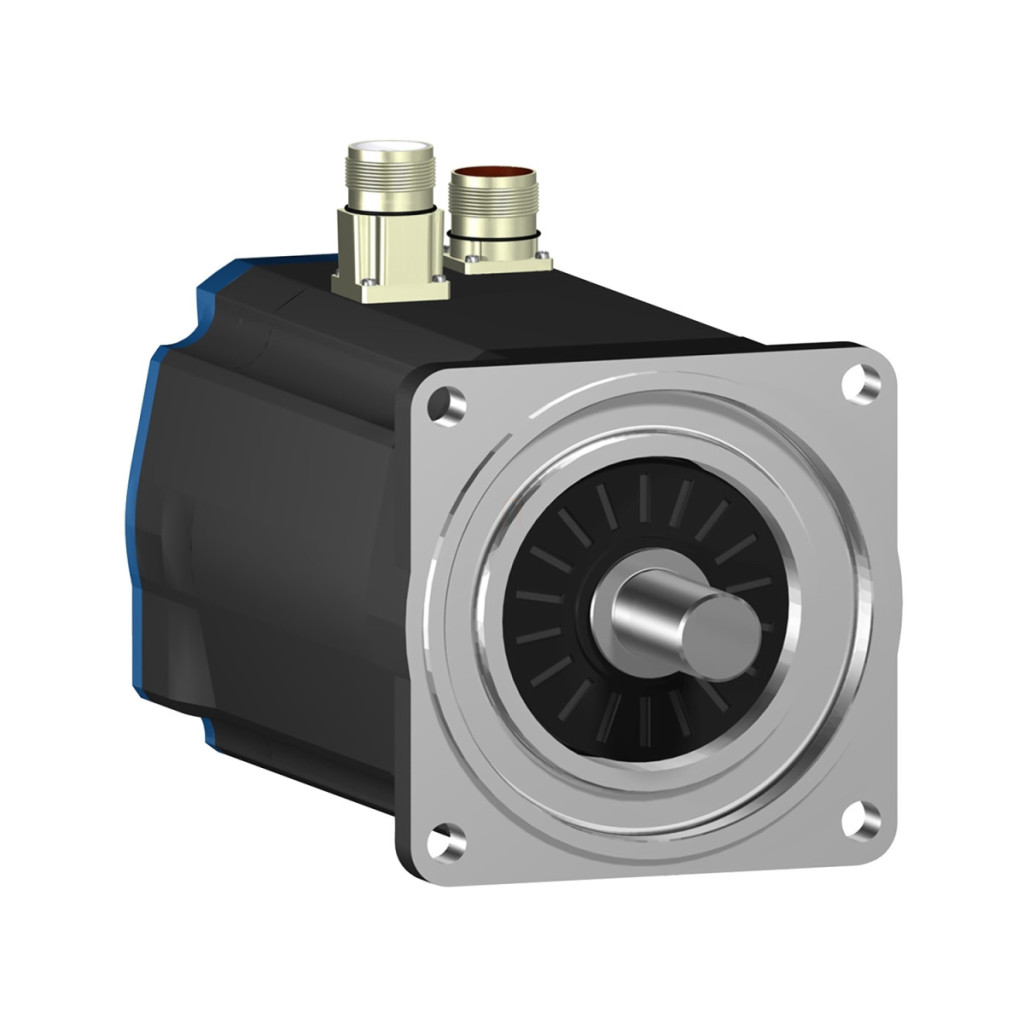

Schneider Electric Lexium 05 - BSH1401P11A1A - Servomotor BSH, 140 mm, max. 3000 W, 11,1 Nm, IP50, cu blocare, fără frână, pentru 32 servomotoare Date tehnice
Date de bază
Denumire scurtă a dispozitivului: BSH
Tipul produsului sau al componentei: Servomotor
Viteză mecanică maximă: 4000 rpm
Cuplu continuu: 11,1 N.m (10 A pentru LXM32.D30N4, 400 V, trifazat) Cuplu maxim de reținere: 27 N.m (10 A, 400 V, trifazat pentru LXM32.D30N4) Putere nominală de ieșire: 2500 W (10 A, 400 V, trifazat)
Cuplu nominal: 9,5 N.m (pentru LXM32.D30N4, 10 A, 400 V, trifazat)
Viteză nominală: 2500 rpm (pentru LXM32.D30N4, 10 A, 400 V, trifazat)
Compatibilitatea produsului
LXM15LD28M3 230 V trifazat
LXM05AD34N4 380...480 V trifazat
LXM05BD34N4 380...480 V trifazat
LXM05CD34N4 380...480 V trifazat
LXM15MD28N4 400 V trifazat
LXM15MD28N4 480 V trifazat
LXM15MD40N4 400 V trifazat
LXM15MD40N4 480 V trifazat
LXM15MD28N4 230 V trifazat
Specificații tehnice
Capătul arborelui: Blocabil
Grad de protecție IP: standard IP50
Rezoluție feedback viteză: 131072 puncte/rotație
Frână de reținere: Niciuna
Suport de montare: Flanșă standard internațional
Conexiune electrică: Conectori drepți
Informații suplimentare
Compatibilitate cu familia de produse: Lexium 05, Lexium 32, Lexium 15
Tensiune maximă de alimentare: 480 V
Număr de faze de rețea: Trei faze
Curent continuu de staționare: 7,8 A
Putere continuă maximă: 3,6 W
Curent maxim Irms: 20,8 A
Curent constant maxim: 20,8 A
Frecvență de comutare: 8 kHz
Axa secundară: Fără capăt secundar al arborelui
Diametru arbore: 24 mm
Lungime arbore: 50 mm
Lățime zăvor: 40 mm Tip feedback: SinCos Hiperface cu o singură rotație Dimensiune flanșă motor: 140 mm Număr de stivuire motor: 1 Constanta cuplului: 1,43 N.m/A la 120 °C Constanta forței electromotoare reversibile: 100 V/krpm la 120 °C Număr de poli ai motorului: 5,0 Inerție rotor: 7,41 kg.cm² Rezistență stator: 1,41 Ohm la 20 °C Inductanță stator: 8,17 mH la 20 °C
Constanta de timp electrică a statorului: 11,06 ms la 20 °C
Forța radială maximă Fr: 1530 N la 3000 rpm
Forța axială maximă Fa: 0,2 x Fr Tip de răcire: Convecție naturală Lungime: 217,5 mm Diametru colier de centrare: 130 mm Adâncime colier de centrare: 3,5 mm Număr de orificii de fixare: 4 Diametrul orificiilor de montare: 11 mm Diametrul cercului orificiilor de montare: 165 mm Greutate netă: 11,9 kg Referință dimensiune: BSH1401P Precizie unghiulară: 1,4° Temperatura cuprului: 120 °C Temperatura magnetului: 120 °C BSH1401P
Precizie unghiulară: 1,4°
Temperatura cuprului: 120 °C
Temperatura magnetului: 100 °C
