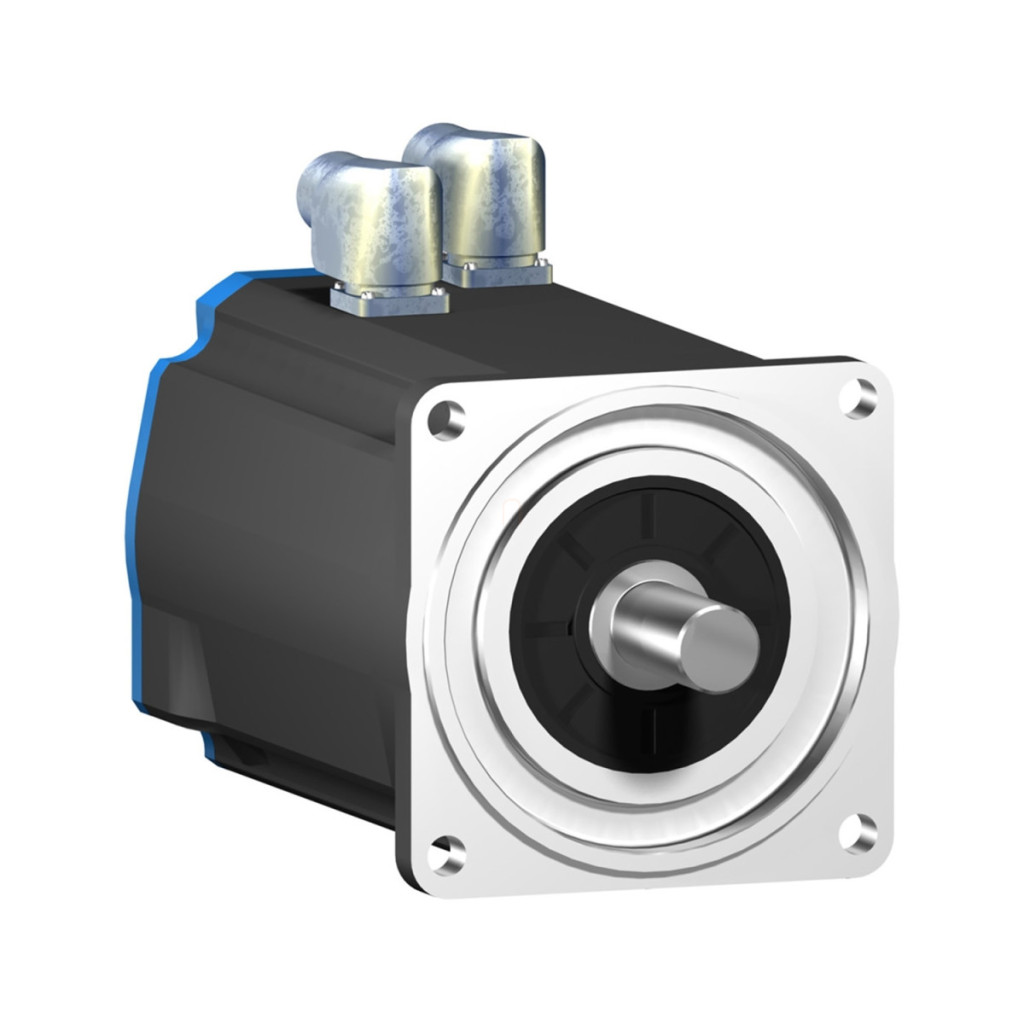

Servomotorul Schneider Electric BSH1402P01F2A este o soluție de acționare de înaltă performanță și precizie, optimizată pentru utilizarea cu familiile de servocontroale Lexium 05 și Lexium 15. Acest servomotor din seria BSH este capabil să furnizeze un cuplu continuu de 14,9 Nm, în timp ce viteza sa nominală este de 1500 rpm, iar viteza mecanică maximă ajunge la 4000 rpm. Compatibilitatea modelului BSH1402P01F2A cu 32 de servomotoare îl face deosebit de versatil în aplicații industriale. Principalele caracteristici ale motorului includ un design al arborelui neted, cu un diametru de 24 mm și o lungime de 50 mm. Motorul are feedback Sincos Hiperface cu o singură rotație pentru o precizie mai mare, permițând o rezoluție de 131072 puncte/rotație, oferind astfel capacități excelente de poziționare. Frâna încorporată oferă un cuplu de reținere de 23 Nm, ceea ce sporește siguranța în aplicații critice, cum ar fi axele verticale. Clasa de protecție IP50 oferă o protecție adecvată împotriva prafului, în timp ce răcirea prin convecție naturală elimină necesitatea unui sistem de răcire suplimentar. Din punct de vedere tehnic, BSH1402P01F2A are caracteristici remarcabile. Motorul are 10 poli, o inerție a rotorului de 14,48 kg.cm² și o constantă de cuplu de 1,47 N.m/A la 120 °C. Constanta EMF inversă este de 101 V/krpm la 120 °C. Rezistența statorului este de 0,6 Ohm, inductanța este de 7,4 mH la 20 °C, iar constanta de timp electrică a statorului este de 12,33 ms. Motorul poate fi utilizat cu diferite tensiuni de alimentare, inclusiv sisteme trifazate de 230 V, 400 V și 480 V, în funcție de servocontrolorul conectat. Puterea sa maximă poate ajunge la 3400 W, în timp ce cuplul maxim poate ajunge la 47,5 N.m cu controlerul adecvat. Proiectarea mecanică a servomotorului BSH1402P01F2A prezintă o flanșă standard internațională cu o dimensiune a flanșei motorului de 140 mm. Gulerul de centrare are un diametru de 130 mm și o adâncime de 3,5 mm. Motorul are 4 orificii de montare cu un diametru de 11 mm, situate pe un cerc cu un diametru de 165 mm. Lungimea totală a motorului este de 310,5 mm și cântărește 17,7 kg. Conexiunea electrică se realizează cu conectori rotativi, în unghi drept, ceea ce facilitează cablarea în diferite poziții de montare. Motoarele BSH1402P01F2A sunt potrivite pentru sarcini de mișcare de precizie, în care poziționarea exactă, dinamica ridicată și fiabilitatea sunt cerințe esențiale.
Schneider Electric Lexium 05 - BSH1402P01F2A - Servomotor BSH, 140 mm, max. 3400 W, 19,5 Nm, IP50, fără blocare, cu frână, pentru 32 servomotoare Date tehnice
Caracteristici generale
Denumire scurtă a dispozitivului: BSH
Tipul produsului sau componentului: Servomotor
Referință de dimensionare: BSH1402P
Caracteristici de performanță
Viteză mecanică maximă: 4000 rpm
Cuplu continuu: 14,9 N.m (cu diferite acționări și tensiuni)
Cuplu maxim: 28,71 N.m - 47,5 N.m (în funcție de acționare)
Putere nominală de ieșire: 2350 W - 3400 W (în funcție de tensiune)
Cuplu nominal: 8 N.m - 15 N.m (în funcție de acționare și tensiune)
Viteză nominală: 1500 rpm (230V), 3000 rpm (400V), 4000 rpm (480V)
Caracteristici mecanice
Capătul arborelui: neted (fără blocare)
Clasa de protecție IP: standard IP50
Rezoluție feedback viteză: 131072 puncte/rotație
Frână: Încorporată
Suport de montare: Flanșă standard internațional
Conexiune electrică: Conectori rotativi în unghi drept Diametru arbore: 24 mm Lungime arbore: 50 mm Tip feedback: SinCos Hiperface cu o singură rotație Cuplu de frânare de menținere: 23 N.m Dimensiunea flanșei motorului: 140 mm Număr de înfășurări ale motorului: 2 Caracteristici electrice Constanta cuplului: 1,47 N.m/A la 120 °C Constanta EMF inversă: 101 V/rpm la 120 °C Număr de poli ai motorului: 10 Inerția rotorului: 14,48 kg 101 V/krpm la 120 °C Număr de poli ai motorului: 10 Inerție rotor: 14,48 kg.cm² Rezistență stator: 0,6 Ohm la 20 °C
Inductanța statorului: 7,4 mH la 20 °C
Constanta de timp electrică a statorului: 12,33 ms la 20 °C
Curent continuu: 13,2 A
Putere continuă maximă: 4,2 W
Curent maxim Irms: 44,1 A
Curent continuu maxim: 44,1 A
Frecvență de comutare: 4 kHz
Capacitate de încărcare mecanică
Forță radială maximă Fr: 1680 N la 3000 rpm, 1930 N la 2000 rpm, 2430 N la 1000 rpm Forță axială maximă Fa: 0,2 × Fr Putere de frânare: 24 W Tip de răcire: Convecție naturală Lungime: 310,5 mm Diametru colier de centrare: 130 mm Adâncime colier de centrare: 3,5 mm Număr de orificii de montare: 4 Diametrul orificiilor de montare: 11 mm Diametrul cercului orificiilor de montare: 165 mm Greutate netă: 17,7 kg Compatibilitate Compatibilitate produs: Servomotoare Lexium 15 și Lexium 05 Număr de faze de alimentare: 3 faze Tensiune maximă de alimentare: 480 V
