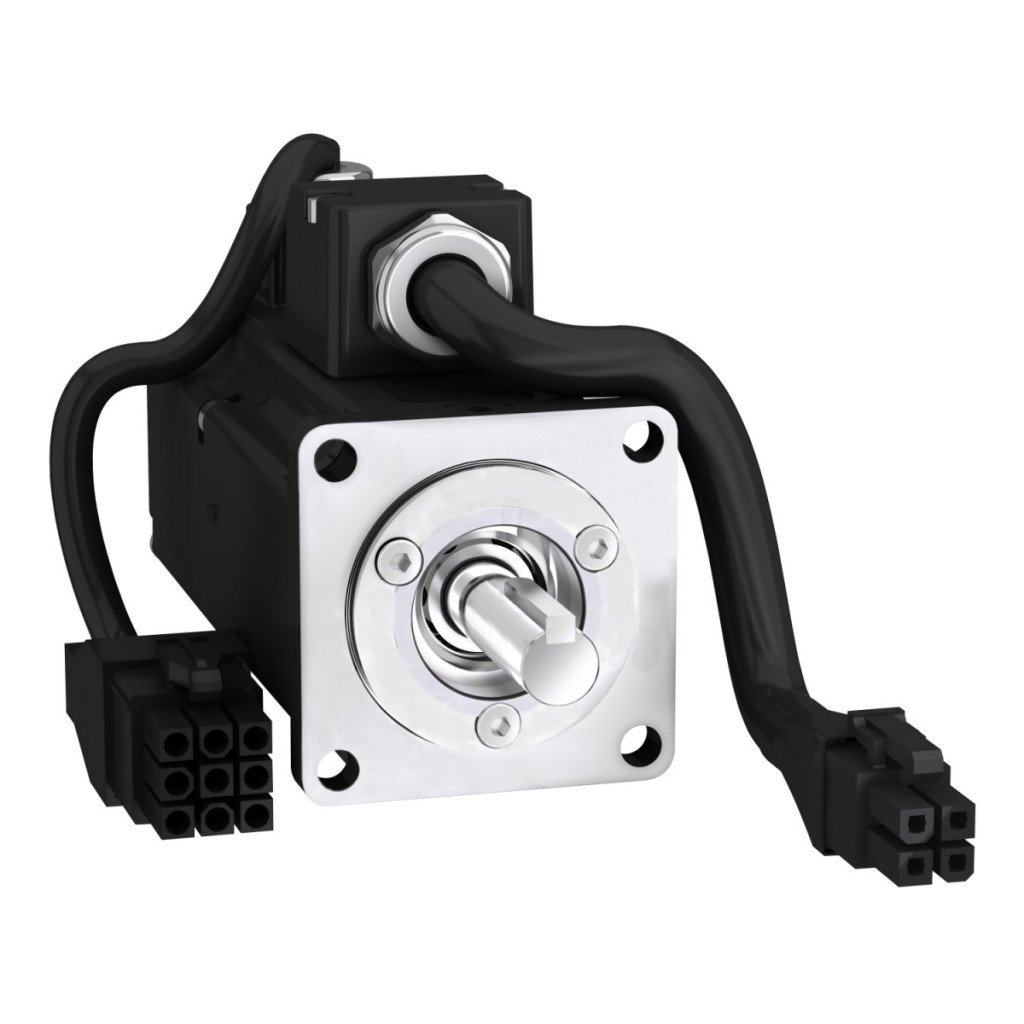

Servomotorul Schneider Electric din seria Lexium 28, modelul BCH2MB0130CA5C cu diametrul de 40 mm, este un servomotor compact și de mare putere, conceput în special pentru sarcini de poziționare de precizie. Acest servomotor de tip BCH2 este alegerea perfectă pentru aplicații de automatizare în care controlul precis al mișcării și performanța fiabilă sunt esențiale. Motorul are o putere nominală de 100 W și poate asigura un cuplu continuu de 0,32 Nm în diferite configurații de tensiune de alimentare: sisteme monofazate de 220 V, trifazate de 220 V sau monofazate de 110 V. Turația mecanică maximă a modelului BCH2MB0130CA5C este de 5000 rpm, în timp ce turația nominală este de 3000 rpm. Cuplul de vârf al motorului este de 0,96 Nm, ceea ce asigură o performanță dinamică excelentă în cazul suprasolicitărilor de scurtă durată. Inerția rotorului este de doar 0,075 kg.cm², ceea ce permite o reacție extrem de rapidă în sarcinile de poziționare. Servomotorul BCH2MB0130CA5C este echipat cu un encoder absolut de 20 de biți pe rotație, care asigură o precizie unghiulară de 0,044°. Această retroalimentare de înaltă rezoluție permite o poziționare și o reglare a vitezei extrem de precise. Motorul are un arbore neted, cu un diametru de 8 mm și o lungime de 25 mm. Carcasa motorului este prevăzută cu o margine conform standardului asiatic de 40 mm, cu 4 orificii de fixare (cu diametrul de 4,5 mm, dispuse pe un diametru circular de 46 mm). Conectarea motorului se realizează prin cabluri libere, ceea ce asigură opțiuni flexibile de instalare. Din punct de vedere tehnic, printre parametrii importanți ai modelului BCH2MB0130CA5C se numără cuplul constant de 0,4 N.m/A și forța contra-electromotorică constantă de 24 V/krpm (ambele măsurate la 20 °C). Rezistența statorului motorului este de 23,4 Ohm, inductanța de 20,6 mH, iar constanta de timp electrică de 0,88 ms (toate măsurate la 20 °C). Motorul este răcit prin convecție naturală, are grad de protecție IP54 în pozițiile de montare IM B5 și IM V1 (respectiv protecție IP50 în poziția IM V3). Intervalul de temperatură de funcționare al motorului este între -20 °C și +40 °C. Motorul are 4 poli și nu este echipat cu frână de menținere. Sarcina maximă radială este de 85 N la 3000 rpm, iar sarcina maximă axială este de 40 N. Servomotorul Schneider Electric BCH2MB0130CA5C are o lungime totală de 100 mm și este perfect compatibil cu familia de acționări Lexium 28, în special cu servomotoarele din seria LXM28... cu o putere de 0,1 kW.
Specificații tehnice BCH2MB0130CA5C
Caracteristici principale
Gama de produse: Lexium 28
Denumire scurtă a dispozitivului: BCH2
Tip de produs: Servomotor
Caracteristici tehnice
Turație mecanică maximă: 5000 rpm
Tensiune nominală de alimentare: 220 V / 110 V
Număr de faze ale rețelei: Monofazic / Trifazic
Cuplu continuu: 0,32 N.m (pentru LXM28 0,9 A, 220 V, monofazat sau trifazat, respectiv 1,8 A, 110 V, monofazic)
Putere continuă: 100 W
Cuplu de vârf: 0,96 N.m
Putere nominală de ieșire: 100 W
Cuplu nominal: 0,32 N.m
Turație nominală: 3000 rpm
Intensitate maximă a curentului: 2,65 A
Intensitate maximă continuă a curentului: 0,89 A
Capătul axului: Ax neted
Diametrul axului: 8 mm
Lungimea axului: 25 mm
Tipul de feedback: Encoder absolut de 20 de biți pe rotație
Frână de menținere: Nu există
Suport de fixare: Flanșă standard asiatică
Alte date tehnice
Dimensiunea flanșei motorului: 40 mm
Conectare electrică: Cablu liber
Constantă de cuplu: 0,4 N.m/A la 20 °C
Constantă de forță contra-electromotorică: 24 V/krpm la 20 °C
Număr de poli ai motorului: 4,0
Inerția rotorului: 0,075 kg.cm²
Rezistența statorului: 23,4 Ohm la 20 °C
Inductanța statorului: 20,6 mH la 20 °C
Constanta de timp electrică a statorului: 0,88 ms la 20 °C
Forța radială maximă Fr: 85 N la 3000 rpm
Forța axială maximă Fa: 40 N
Tipul de răcire: Convecție naturală
Lungime: 100 mm
Număr de stive de motoare: 2
Diametrul colierului de centrare: 30 mm
Adâncimea colierului de centrare: 3 mm
Număr de orificii de fixare: 4
Diametrul orificiilor de fixare: 4,5 mm
Diametrul cercului orificiilor de fixare: 46 mm
Distanța dintre colierul axului și margine: 3 mm
Eroare de precizie (unghi): 0,044°
Condiții de mediu
Grad de protecție IP: IP54 IM B5, IM V1 / IP50 IM V3
Temperatura de funcționare: -20...40°C
