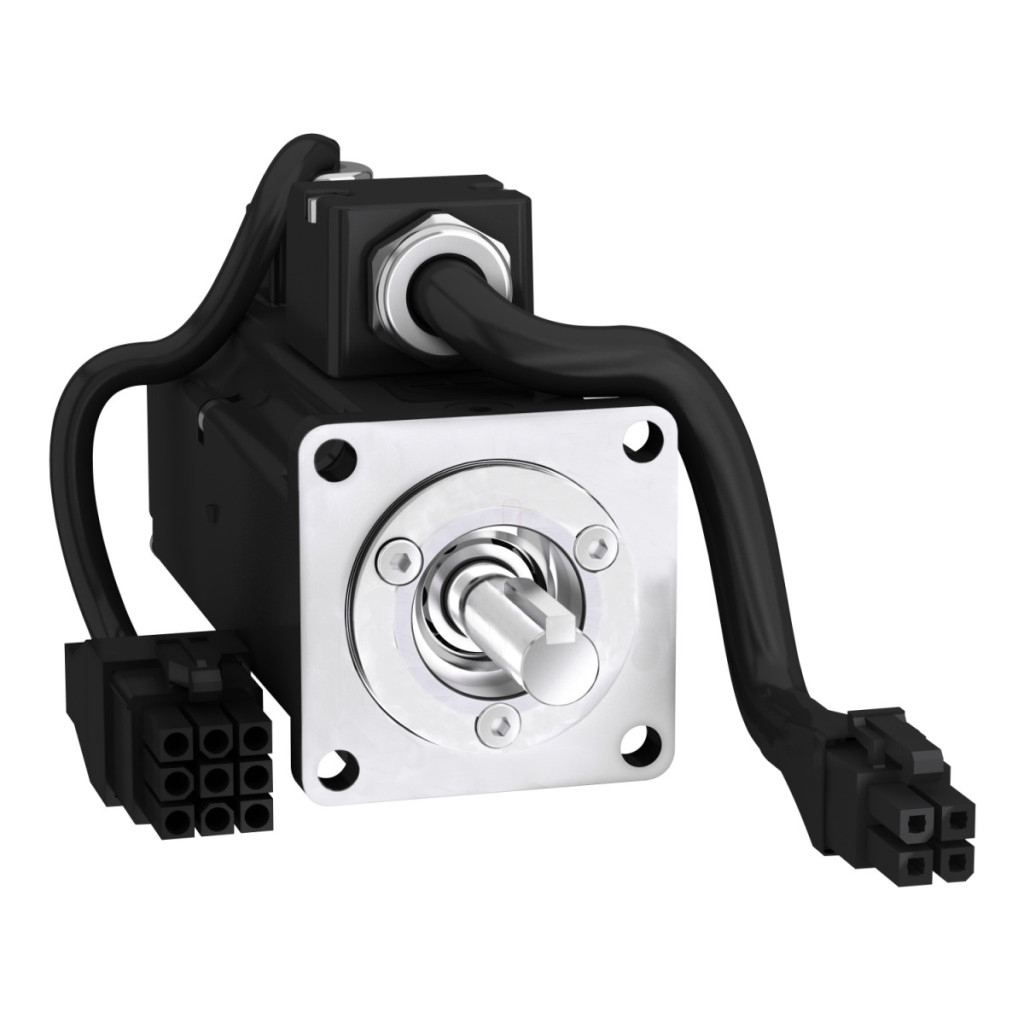

Servomotorul Schneider Electric Lexium 28 BCH2MB0133CA5C este o unitate de acționare compactă și de mare putere, care, cu dimensiunile sale de 40 mm și puterea nominală de 100 W, reprezintă alegerea ideală pentru sarcini de mișcare de precizie. Acest motor din seria BCH2 are o construcție izolată cu ulei, un capăt de arbore cu cheie și poate fi montat direct pe sistemul de control prin conectare prin cablu. Turația mecanică maximă a motorului este de 5000 rpm, iar turația nominală este de 3000 rpm. Cuplul continuu este de 0,32 N.m, iar cuplul de vârf este de trei ori mai mare, respectiv 0,96 N.m – aceste valori asigură produsului proprietăți dinamice excelente. Motorul poate funcționa atât la tensiunea de alimentare de 220 V, cât și la cea de 110 V și este compatibil atât cu rețeaua monofazată, cât și cu cea trifazată. Curentul continuu de repaus este de 0,81 A, iar curentul maxim este de 2,65 A. Motorul este echipat cu un encoder absolut de 20 de biți, integrat, care permite o poziționare extrem de precisă, cu o eroare de unghi de doar 0,044°. Inertia rotorului servomotorului BCH2MB0133CA5C este de doar 0,075 kg.cm², ceea ce asigură o reacție rapidă, fiind astfel alegerea ideală pentru aplicații în care precizia și schimbarea rapidă a poziției sunt cerințe de bază. Cuplul constant al motorului este de 0,4 N.m/A la 20 °C, iar tensiunea de inducție este de 24 V/krpm. Rezistența statorului este de 23,4 Ohm, inductanța de 20,6 mH, iar constanta de timp electrică a statorului este de 0,88 ms – toate măsurate la 20 °C. Aceste parametri asigură performanța stabilă a motorului în diverse condiții de funcționare. Servomotorul are o flanșă conform standardului asiatic, capătul axului este de tip cheie, diametrul axului este de 8 mm, lungimea axului este de 25 mm, iar lățimea cheii este de 3 mm. Nivelul de protecție al motorului este IP50 (în cazul montării IM V3) și IP65 (în cazul montării IM B5, IM V1), astfel încât acesta funcționează fiabil chiar și în condiții de mediu variate. Intervalul de temperatură de funcționare este cuprins între -20 °C și +40 °C. Lungimea motorului este de 100 mm (fără frână) sau 130 mm (cu frână), iar greutatea netă totală este de 0,56 kg. Răcirea motorului se realizează prin convecție naturală, nefiind necesar un sistem de răcire suplimentar. Servomotorul BCH2MB0133CA5C este compatibil cu servomotoarele Lexium 28, precum și cu servomotoarele LXM26D și LXM28. Acest servomotor este ideal pentru aplicații care necesită precizie, repetabilitate și fiabilitate ridicate, cum ar fi mașinile CNC, mașinile de ambalat, echipamentele de producție a semiconductoarelor sau alte soluții de automatizare industrială de precizie.
Schneider Electric Lexium 28 - BCH2MB0133CA5C - Servomotor BCH2, inerție medie, 100 W, 40 mm, 3000 rpm, pentru acționarea 28-a - Date tehnice
Date generale
Compatibilitate cu gama: Lexium 28
Denumire scurtă a dispozitivului: BCH2
Tipul produsului sau al componentei: Servomotor
Parametri tehnici
Turație mecanică maximă: 5000 rpm
Tensiune nominală de alimentare: 220 V / 110 V
Număr de faze ale rețelei: Monofazic / Trifazic
Curent continuu de repaus: 0,81 A
Cuplu continuu de repaus: 0,32 N.m (pentru LXM26D/LXM28, la 220 V, monofazic/trifazic, 0,9 A)
Putere continuă: 100 W
Cuplu de vârf continuu: 0,96 N.m
Putere nominală de ieșire: 100 W
Cuplu nominal: 0,32 N.m
Turație nominală: 3000 rpm
Curent maxim (Irms): 2,65 A
Curent maxim continuu: 0,89 A
Caracteristici mecanice
Capăt ax: Cu cheie
Diametru ax: 8 mm
Lungime ax: 25 mm
Lățime cheie: 3 mm
Tip de feedback: Encoder absolut de 20 de biți pe rotație
Frână de menținere: Nu
Suport de fixare: Flanc standard asiatic
Dimensiune flanc motor: 40 mm
Conectare electrică: Cablu liber
Parametri electrici
Cuplu constant: 0,4 N.m/A la 20 °C
Forță contra-electromotorică constantă: 24 V/krpm la 20 °C
Număr de poli ai motorului: 4,0
Inerția rotorului: 0,075 kg.cm²
Rezistența statorului: 23,4 Ohm la 20 °C
Inductanța statorului: 20,6 mH la 20 °C
Constanta de timp electrică a statorului: 0,88 ms la 20 °C
Forță radială maximă Fr: 85 N la 3000 rpm
Forța axială maximă Fa: 40 N
Caracteristici fizice
Tipul de răcire: Convecție naturală
Lungime: 100 mm
Număr de blocuri motor: 2
Diametrul colierului de centrare: 30 mm
Adâncimea colierului de centrare: 3 mm
Număr de orificii de fixare: 4
Diametrul orificiilor de fixare: 4,5 mm
Diametrul cercului orificiilor de fixare: 46 mm
Distanța dintre umărul axului și flanșă: 3 mm
Greutate netă: 0,56 kg
Protecție
Grad de protecție IP: IP50 IM V3 / IP65 IM B5, IM V1
Temperatura de funcționare a mediului: -20...40 °C
