Motorul de tip BCH2MB0133CF5C din gama de servomotoare Schneider Electric Lexium 28 este o unitate de acționare compactă și de mare putere, ideală pentru aplicații de automatizare și poziționare de precizie. Acest servomotor cu diametru de 40 mm este o alegere excelentă pentru aplicații în care spațiul de instalare este limitat, dar este necesar un control al mișcării de înaltă precizie. Motorul din seria BCH2 are o putere nominală de 100 W, care asigură suficientă forță pentru acționarea mașinilor de dimensiuni mici și medii. Turația maximă a motorului este de 5000 rpm, iar turația nominală este de 3000 rpm, ceea ce permite executarea mișcărilor rapide și dinamice. Cuplul continuu este de 0,32 Nm, iar cuplul de vârf ajunge la 0,96 Nm, ceea ce înseamnă o capacitate de suprasolicitare de trei ori mai mare pe o perioadă scurtă de timp. Acest motor este compatibil cu servomotoarele Lexium 28 și LXM26D și poate funcționa atât pe rețea monofazată, cât și trifazată, la tensiuni de 110 V sau 220 V. Modelul BCH2MB0133CF5C are parametri tehnici excelenți: inerția rotorului este de doar 0,076 kg·cm², ceea ce permite o accelerare și o decelerare rapide. Motorul este echipat cu un encoder absolut de 20 de biți pe rotație, care asigură o precizie unghiulară de 0,044° la poziționare. Motorul dispune, de asemenea, de o frână încorporată, care asigură un cuplu de reținere de 0,32 Nm în cazul unei întreruperi de curent sau al opririi, împiedicând astfel rotirea arborelui și sporind siguranța. Etanșarea cu ulei și blocarea arborelui reprezintă avantaje suplimentare în diverse aplicații industriale. Caracteristicile electrice ale motorului sunt, de asemenea, remarcabile: constantă de cuplu de 0,4 Nm/A, constantă a forței electromotoare de 24 V/krpm, rezistență a părții fixe de 23,4 Ohm și inductanță de 20,6 mH la 20 °C. Constanta de timp electrică a motorului este de 0,88 ms, ceea ce permite o reglare rapidă a curentului. BCH2MB0133CF5C dispune de o conexiune cu cablu liber, ceea ce asigură o integrare flexibilă în diverse sisteme. Motorul poate fi montat cu o flanșă conform standardelor asiatice, dimensiunea flanșei fiind de 40 mm. Servomotorul BCH2MB0133CF5C are grad de protecție IP50 în poziția de montare IM V3 și IP65 în pozițiile de montare IM B5 și IM V1, ceea ce oferă o protecție adecvată împotriva prafului și umezelii. Motorul poate fi utilizat la o temperatură ambiantă de 0-40 °C, ceea ce permite o gamă largă de utilizări în diverse medii industriale. Diametrul axului este de 8 mm, lungimea axului de 25 mm, iar lățimea canelurii de blocare de 3 mm. Dimensiunile motorului pot fi considerate compacte: lungimea fără frână este de 100 mm, iar cu frână de 130 mm, ceea ce îl face ideal pentru montarea în spații înguste.

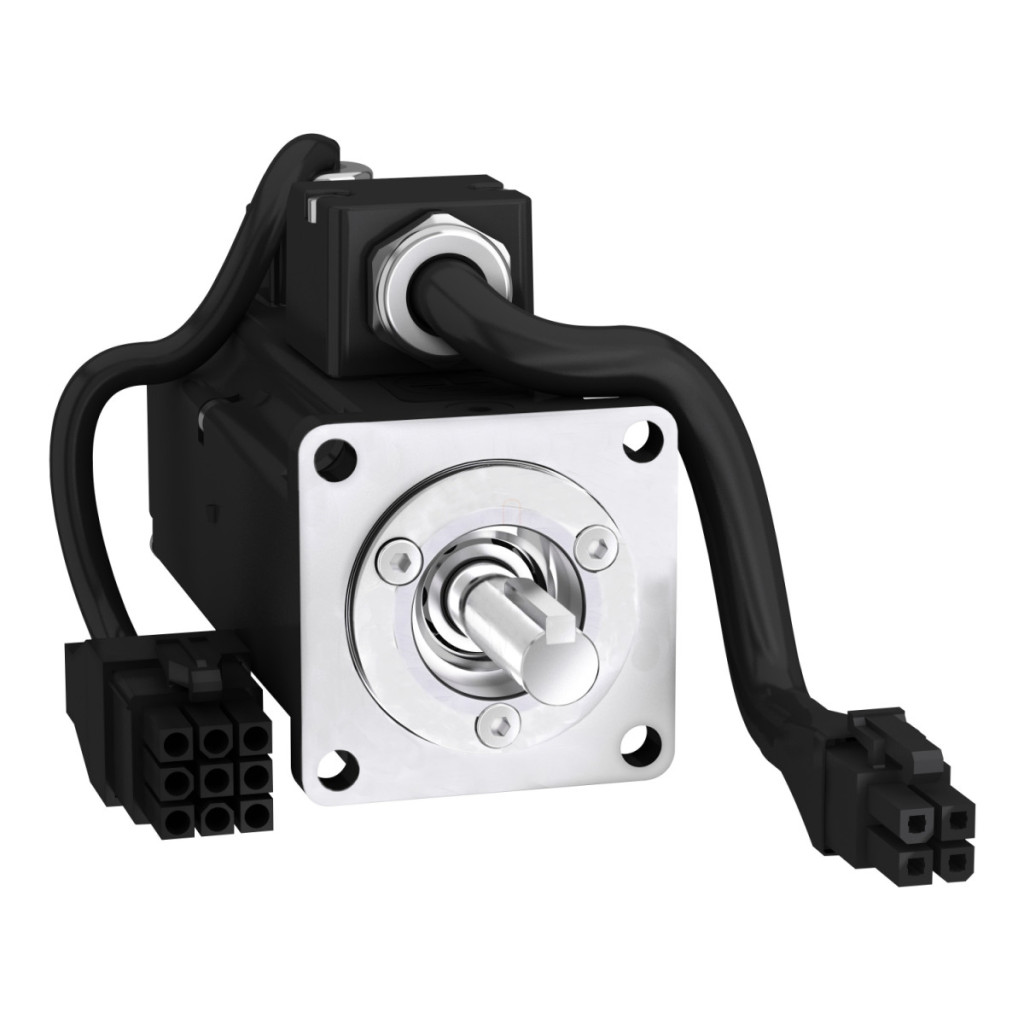

Schneider Electric Lexium 28 - BCH2MB0133CF5C - Servomotor BCH2, inerție medie, 100 W, 40 mm, 3000 rpm, 28 de anumiți parametri tehnici
Date principale
Compatibilitate cu gama de produse: Lexium 28
Denumire scurtă a dispozitivului: BCH2
Tipul produsului sau al componentei: Servomotor
Caracteristici mecanice
Viteză mecanică maximă: 5000 rpm
Capătul axului: Cu zăvor
Diametru ax: 8 mm
Lungime ax: 25 mm
Lățime zăvor: 3 mm
Suport de montare: Flanc standard asiatic
Dimensiunea flanșei motorului: 40 mm
Momentul de inerție al rotorului: 0,076 kg.cm²
Lungime: 130 mm (cu frână), 100 mm (fără frână)
Număr de stivuri ale motorului: 2
Diametrul colierului de centrare: 30 mm
Adâncimea colierului de centrare: 3 mm
Număr de orificii de fixare: 4
Diametrul orificiilor de fixare: 4,5 mm
Diametrul circular al orificiilor de fixare: 46 mm
Distanța dintre umărul axului și margine: 3 mm
Caracteristici electrice
Tensiune nominală de alimentare: 220 V / 110 V
Număr de faze ale rețelei: Trifazic / Monofazic
Cuplu continuu: 0,32 N.m
Cuplu maxim: 0,96 N.m
Curent continuu de staționare: 0,81 A
Curent maxim Irms: 2,65 A
Curent continuu maxim: 0,89 A
Putere continuă: 100 W
Putere nominală de ieșire: 100 W
Turație nominală: 3000 rpm
Tipul de feedback: encoder absolut de 20 biți pe rotație
Precizie unghiulară: 0,044°
Cuplu constant: 0,4 N.m/A la 20 °C
Constanta forței electromotoare inverse: 24 V/krpm la 20 °C
Număr de poli ai motorului: 4,0
Rezistența statorului: 23,4 Ohm la 20 °C
Inductanța statorului: 20,6 mH la 20 °C
Constanta de timp electrică a statorului: 0,88 ms la 20 °C
Date privind frâna
Frână de menținere: Încorporat
Cuplu de menținere: 0,32 N.m
Puterea de frânare: 4,35 W
Capacitate de încărcare mecanică
Forță radială maximă Fr: 85 N la 3000 rpm
Forță axială maximă Fa: 40 N
Răcire și protecție
Tipul de răcire: Circulație naturală a aerului
Grad de protecție IP: IP50 IM V3, IP65 IM B5, IM V1
Temperatura mediului de funcționare: 0-40 °C
Date dimensionale
Dimensiunea Z: 61,5 mm
