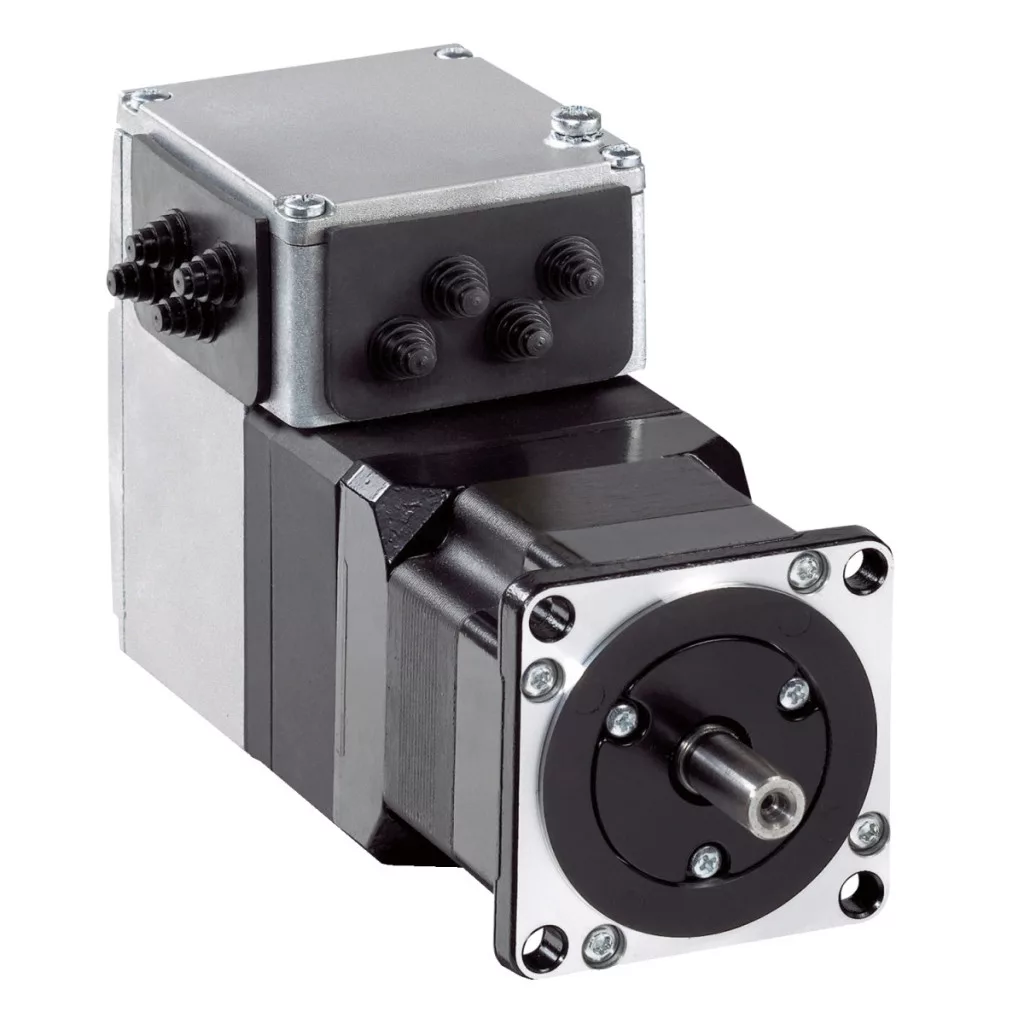

Schneider Electric Lexium ILA - ILA1F572TB1A0 - servomotor cu acționare integrată, cu motor asincron, 57 mm, CANopen DS301, 24…36 V - specificații tehnice
Caracteristici principale
Gama de produse: Acționare integrată Lexium
Tipul produsului sau al componentei: Acționare integrată Motion
Denumire scurtă a dispozitivului: ILA
Tipul motorului: Servomotor sincron de curent alternativ
Număr de poli ai motorului: 6
Număr de faze de alimentare: Monofazic
Tensiune nominală de alimentare: 24 V / 36 V
Tip de alimentare: DC
Interfață de comunicație: CANopen DS301, integrată
Lungime: 163,8 mm
Tipul bobinei: Viteză mare de rotație și cuplu mediu
Conectare electrică: Conector pentru circuite imprimate
Frână de menținere: Fără
Tipul reductorului: Fără
Turație nominală: 3100 rpm la 24 V, 5000 rpm la 36 V
Cuplu nominal: 0,41 Nm
Informații suplimentare
Viteză de transmisie: 50, 100, 125, 250, 500, 800 și 1000 kbaud
Suport de montare: Margine
Dimensiunea marginii motorului: 57 mm
Număr de stivuire a motorului: 2
Diametrul colierului de centrare: 50 mm
Adâncimea colierului de centrare: 1,6 mm
Numărul orificiilor de fixare: 4
Diametrul orificiilor de fixare: 5,2 mm
Diametru circular al orificiilor de fixare: 66,6 mm
Tipul de feedback: Encoder cu o rotație
Capătul axului: Fără filet
Al doilea ax: Fără capăt de ax secundar
Diametrul axului: 9 mm
Lungimea axului: 20 mm
Limite de tensiune de alimentare: 18…40 V
Consum de curent: 7500 mA maxim continuu, 9000 mA de vârf
Intensitatea nominală a siguranței asociate: 10 A
Tipul intrării/ieșirii: 4 semnale (fiecare poate fi utilizat ca intrare sau ieșire)
Stare de tensiune 0 garantată: -3...4,5 V
Stare de tensiune 1 garantată: 15...30 V
Curent de intrare discret: 10 mA la 24 V pentru intrarea de siguranță STO_A, 3 mA la 24 V pentru intrarea de siguranță STO_B, 2 mA la 24 V pentru interfața de semnal de 24 V
Tensiune de ieșire discretă: 23...25 V
Curent maxim de comutație: 100 mA pe ieșire, 200 mA în total
Tip de protecție: Scurtcircuit tensiune de ieșire, Supraîncărcare tensiune de ieșire, Oprire cuplu de siguranță
Cuplu staționar de vârf: 0,61 Nm
Cuplu continuu: 0,41 Nm
Rezoluție de feedback de viteză: 16384 puncte/rotire
Eroare de precizie: +/- 0,05°
Momentul de inerție al rotorului: 0,18 kg.cm²
Forță radială maximă Fr: 107 N
Forță axială maximă Fa: 104 N (forță de împingere), 104 N (forță de tracțiune)
Durată de viață în ore: 20000 h rulment
Marcaj: CE
Tipul de răcire: Convecție naturală
Greutate netă: 1,7 kg
Mediu
Standarde: IEC 50178, IEC 61800-3 Ed 2, EN 61800-3:2001 mediul al doilea, EN 61800-3 : 2001-02, IEC 50347, IEC 61800-3, IEC 60072-1
Certificări ale produsului: TÜV, UL, cUL
Temperatură de funcționare: 50…65°C (reducere a puterii de 2% la fiecare grad), 0…50°C (fără reducere a puterii)
Temperatura ambiantă admisă în jurul dispozitivului: 105°C amplificator de putere, 110°C motor
Temperatura ambiantă de depozitare: -25…70°C
Altitudine de funcționare: <= 1000 m fără reducere a puterii
Umiditate relativă: 15…85% fără condens
Rezistență la vibrații: 20 m/s² (f= 10…500 Hz) 10 cicluri conform IEC 60068-2-6
Rezistență la șocuri: 150 m/s² 1000 de șocuri conform IEC 60068-2-29
Grad de protecție IP: IP41 rulment de arbore: conform IEC 60034-5, IP54 complet, cu excepția rulmentului de arbore: conform IEC 60034-5
