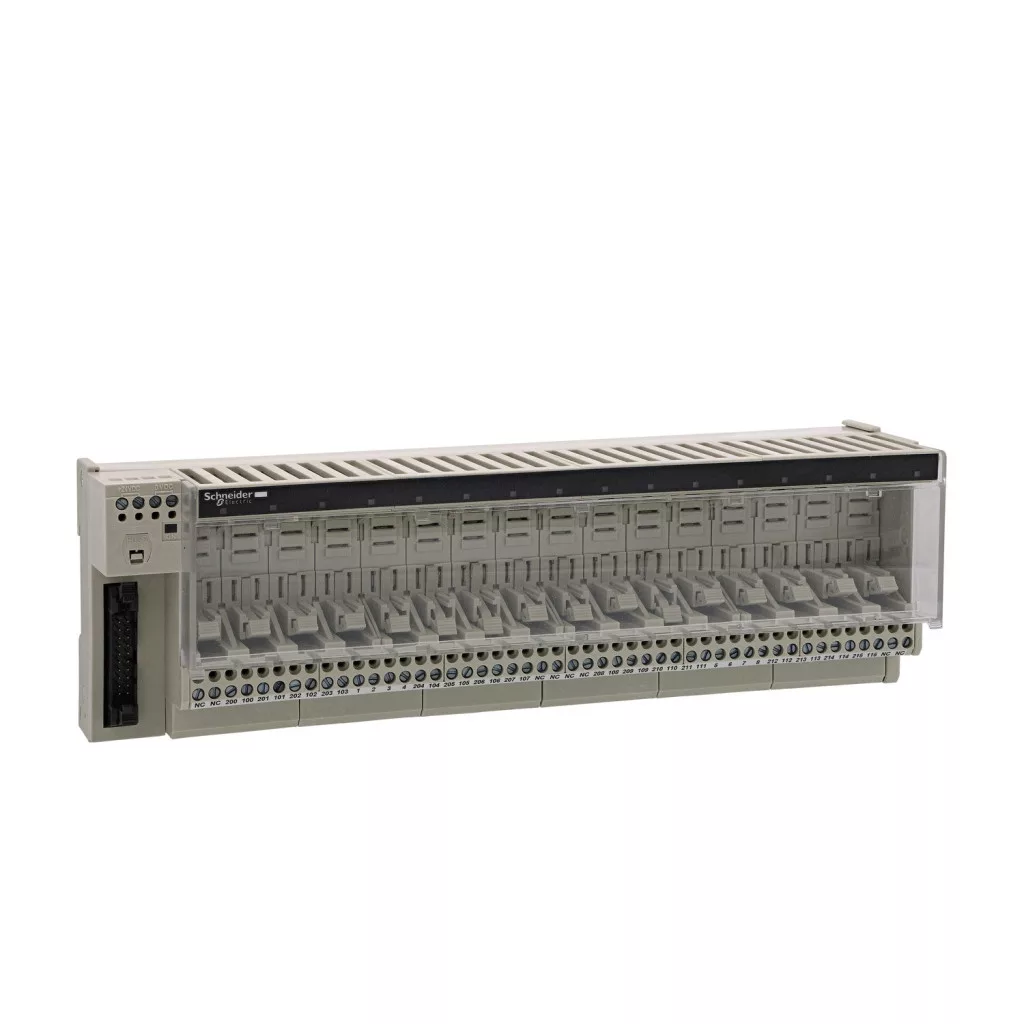

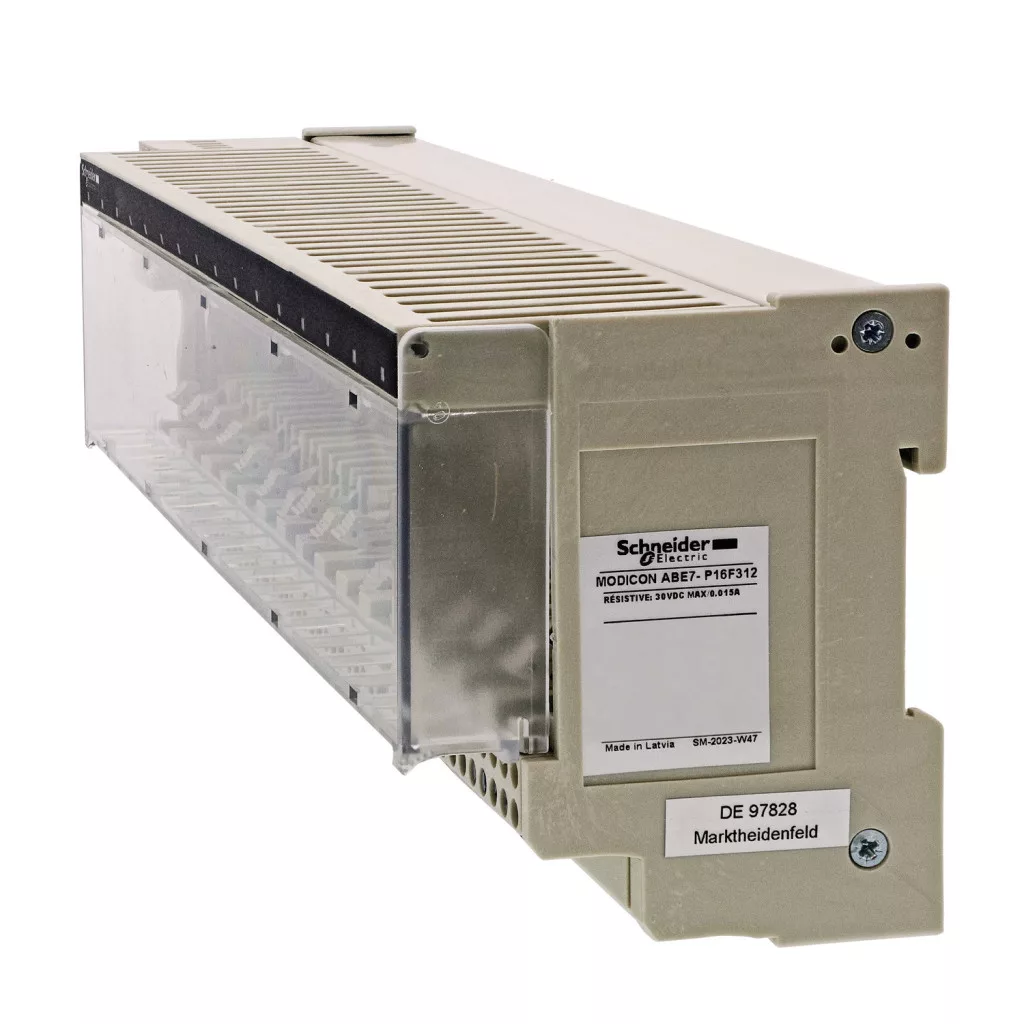

Schneider Electric Modicon ABE7 - ABE7P16F312 - bloc de distribuție, relee SSR, 16 canale digitale, 2 borne de legătură/canal, fără relee, decuplare PLC
Planifică-ți inteligent comanda! Cumpără orice produse de o valoare mai mare și beneficiezi de reduceri la toate! Mai multe informații...
Schneider Electric Modicon ABE7 - ABE7P16F312 - bloc de distribuție, relee SSR, 16 canale digitale, 2 borne de legătură/canal, fără relee, decuplare PLC – specificații tehnice
Caracteristici principale
Gama de produse: Modicon ABE7
Tipul produsului: Sub-bază de intrare (soclu de intrare) pentru relee plug-in
Tensiune nominală de alimentare: 19...30 V CC, conform standardului IEC 61131-2
Număr de canale: 16
Număr de conectori pe canal: 2
Opțiuni de conectare
Tipul conexiunii: Bornă cu șurub
Secțiuni ale cablurilor: 1 x 0,09...1 x 1,5 mm² (AWG 28...AWG 16) flexibil, cu manșon de capăt
1 x 0,14...1 x 2,5 mm² (AWG 26...AWG 12) compact
1 x 0,14...1 x 2,5 mm² (AWG 26...AWG 14) flexibil, fără manșon de capăt
2 x 0,09...2 x 0,75 mm² (AWG 28...AWG 20) flexibil, cu manșon de capăt
2 x 0,2...2 x 2,5 mm² (AWG 24...AWG 14) solid
Date suplimentare
Compatibilitate: ABR7, ABS7S33E, ABS7E
Indicatoare LED: 1 LED pe canal (verde) pentru starea canalului, 1 LED (verde) pentru starea de pornire
Separarea PLC/secțiunii operative: Da
Distribuție polaritate: distribuție comună a polarității pe grupuri de 4 canale
Protecție împotriva scurtcircuitului: 1 siguranță internă, 5 x 20 mm, cu declanșare rapidă (pe partea PLC)
Mod de fixare: Cu cleme (șină DIN simetrică de 35 mm) sau cu șuruburi (set de fixare pe placă compactă)
Curent maxim de alimentare: 1 A
Cădere de tensiune la siguranța de alimentare: 0,3 V
Tensiune nominală de rezistență la impuls: 2,5 kV
Tensiune nominală de izolație: 300 V între bobine/circuite de contact (conform IEC 60947-1), 2000 V între borne/șine de fixare
Categoria de instalare: II, conform IEC 60664-1
Cuplu de strângere: 0,6 N.m cu o cheie plată de Ø 3,5 mm
Certificări și conformitate
Certificări de produs: DNV, GL, CSA, EAC
Grad de protecție IP: IP2X, conform IEC 60529
Rezistență la filament incandescent: 750 °C, conform IEC 60695-2-11
Rezistență la șocuri: 15 g timp de 11 ms, conform IEC 60068-2-27
Rezistență la vibrații: 2 g (f= 10...150 Hz), conform IEC 60068-2-6
Protecție împotriva descărcărilor electrostatică: 4 kV (contact) nivel 3, conform IEC 61000-4-2, 8 kV (aer) nivel 3, conform IEC 61000-4-2
Rezistență la câmpuri radiate: 10 V/m (26000000...1000000000 Hz), conform IEC 61000-4-3 nivelul 3
Protecție împotriva tranziențelor rapide: 2 kV nivelul 3, conform IEC 61000-4-4
Intervale de temperatură a mediului: Funcționare: -5...60 °C, conform IEC 61131-2, Depozitare: -40...80 °C, conform IEC 61131-2
Grad de poluare: 2, conform IEC 60664-1
