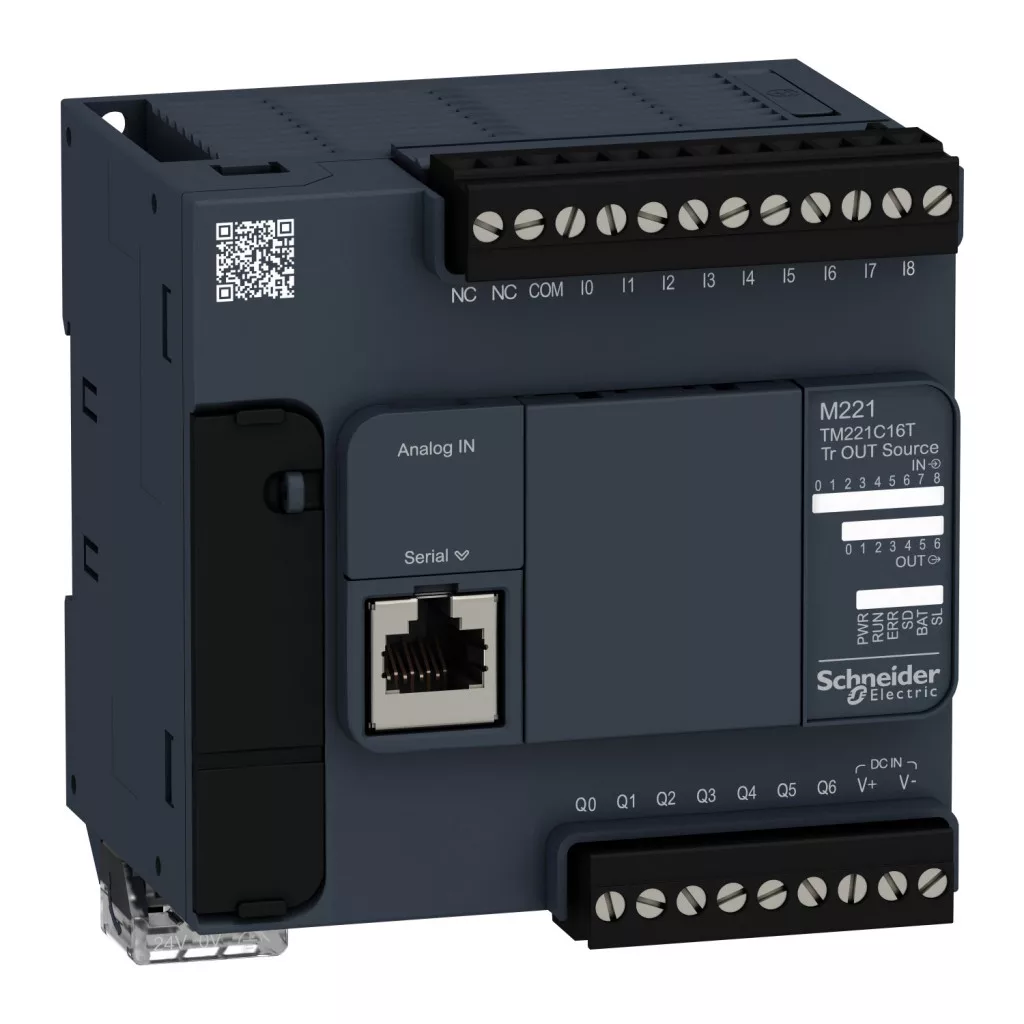

Schneider Electric Modicon M221 - TM221C16T - PLC pentru controlul mașinilor, 16 intrări/ieșiri, ieșire cu tranzistor (sursă), RS232/RS485, 24 VCC
Planifică-ți inteligent comanda! Cumpără orice produse de o valoare mai mare și beneficiezi de reduceri la toate! Mai multe informații...
Schneider Electric Modicon M221 - TM221C16T - specificații tehnice ale PLC-ului de control al mașinilor
Caracteristici principale
Gama de produse: Modicon M221
Tipul produsului sau al componentei: Controler logic
Tensiune nominală de alimentare: 24 V CC
Număr de intrări discrete: 9, din care 4 intrări rapide conform standardului IEC 61131-2 Tip 1
Număr de intrări analogice: 2 buc. 0...10 V
Tipul ieșirii discrete: Tranzistor
Numărul ieșirilor discrete: 7 ieșiri cu tranzistor, dintre care 2 ieșiri rapide
Tensiunea ieșirii discrete: 24 V CC
Curent ieșire discretă: 0,5 A
Caracteristici suplimentare
Număr I/O discret: 16
Număr maxim module de extensie I/O: 4 (arhitectură I/O locală), 11 (arhitectură I/O la distanță)
Interval de tensiune de alimentare: 20,4...28,8 V
Curent de pornire: 35 A
Consum maxim de putere: 10 W la 24 V (cu numărul maxim de module de extensie I/O), 3,9 W la 24 V (fără modul de extensie I/O)
Curent de ieșire al sursei de alimentare: 0,325 A la 5 V pentru magistrala de extensie, 0,15 A la 24 V pentru magistrala de extensie
Logică intrare discretă: Sink sau source (pozitiv/negativ)
Tensiune intrare discretă: 24 V
Rezoluție intrare analogică: 10 biți
Valoarea LSB: 10 mV
Timp de conversie: 1 ms pe canal + 1 timp de ciclu de control la intrarea analogică
Supraîncărcare admisibilă a intrărilor: +/- 30 V CC timp de 5 minute (maxim) la intrarea analogică, +/- 13 V CC (continuu) la intrarea analogică
Tensiune garantată în stare 1: >= 15 V la intrare
Tensiune garantată în stare 0: <= 5 V la intrare
Caracteristici de funcționare
Curent intrare discretă: 7 mA la intrare discretă, 5 mA la intrare rapidă
Impedanță de intrare: 3,4 kOhm la intrare discretă, 100 kOhm la intrare analogică, 4,9 kOhm la intrare rapidă
Timp de răspuns: 5-35 μs în funcție de tipul de intrare
Timp de filtrare configurabil: 0 ms, 3 ms, 12 ms pentru intrări
Logică ieșire discretă: Logică pozitivă (sursă)
Frecvență de ieșire: 100 kHz pentru ieșiri rapide (în modul PWM/PLS) în cazul Q0...Q1, la o ieșire de 5 kHz; Q2...Q3, la o ieșire de 0,1 kHz; Q4...în cazul Q6
Memorie și procesare
Capacitate de memorie: 256 kB RAM pentru aplicații și date utilizator cu 10.000 de instrucțiuni, 256 kB RAM pentru variabile interne
Salvarea datelor: 256 kB memorie flash integrată pentru salvarea aplicațiilor și datelor
Dispozitiv de stocare a datelor: Card SD de 2 GB (opțional)
Tipul bateriei: BR2032 sau CR2032X litiu, nereîncărcabilă
Durata de siguranță a bateriei: 1 an la 25 °C (în cazul întreruperii alimentării)
Timp de execuție pentru 1 instrucțiune: 0,3 ms pentru evenimente și sarcini periodice
Timp de execuție instrucțiuni: 0,2 μs boolean
Timp de execuție sarcini de eveniment: 60 μs timp de răspuns
Dimensiunea maximă a zonelor de obiecte: 512 %KW cuvânt constant, 512 %M bit de memorie, 255 %TM temporizator, 8000 %MW cuvânt de memorie, 255 %C contor
Comunicații
Tip de conectare integrat: Port USB mini B cu conector USB 2.0, Legătură serială neizolată cu 1 conector RJ45 și interfață RS485, Legătură serială neizolată cu 2 conectori RJ45 și interfață RS232/RS485
Viteză de transfer: 1,2...115,2 kbit/s (115,2 kbit/s implicit) la o lungime a magistralei de 15 m în cazul RS485, 1,2...115,2 kbit/s (115,2 kbit/s implicit) la o lungime a magistralei de 3 m pentru RS232, 480 Mbit/s pentru USB
Protocol port de comunicație: Port USB: USB - SoMachine-Network, Legătură serială neizolată: Modbus master/slave - RTU/ASCII sau SoMachine-Network
Caracteristici fizice și montare
Înălțime: 90 mm
Adâncime: 70 mm
Lățime: 95 mm
Greutate netă: 0,346 kg
Suport de montare: Șină de tip TH35-15 conform IEC 60715, șină de tip TH35-7.5 conform IEC 60715, cu set de fixare pentru tablă sau panou
Grad de protecție IP: IP20 cu carcasă de protecție
Caracteristici de mediu
Temperatura aerului ambiant pentru funcționare: -10...55 °C (montare orizontală), -10...35 °C (montare verticală)
Temperatura aerului ambiant pentru depozitare: -25...70 °C
Umiditate relativă: 10...95%, fără condens (în timpul funcționării și depozitării)
Altitudine de funcționare: 0...2000 m
Altitudine de depozitare: 0...3000 m
Rezistență la vibrații: 3,5 mm la 5...8,4 Hz pe șină simetrică, 3,5 mm la 5...8,4 Hz montat pe panou, 1 gn la 8,4...150 Hz pe șină simetrică, 1 gn la 8,4...150 Hz montat pe panou
Rezistență la șocuri: 147 m/s² până la 11 ms
