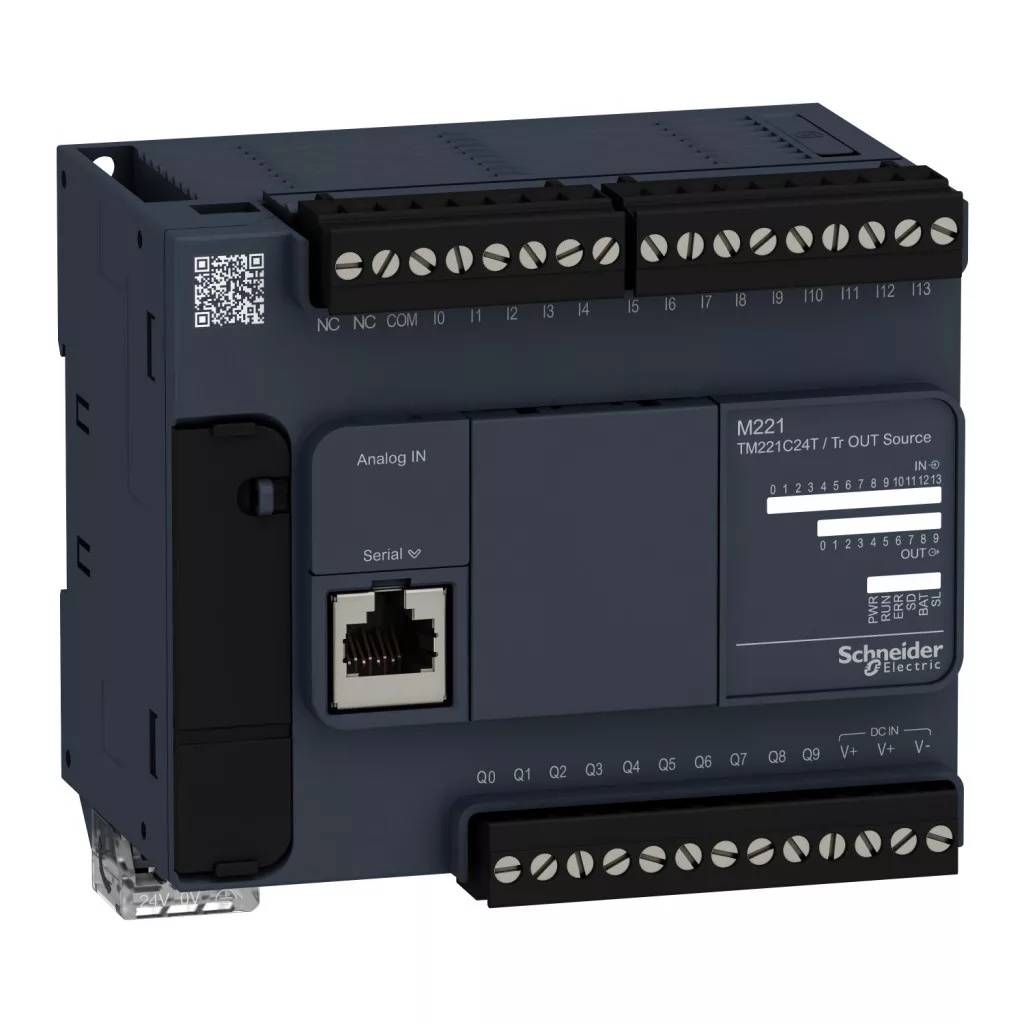

Schneider Electric Modicon M221 - TM221C24T - PLC pentru controlul mașinilor, 24 de intrări/ieșiri, ieșire cu tranzistor (sursă), RS232/RS485, 24 VCC
Planifică-ți inteligent comanda! Cumpără orice produse de o valoare mai mare și beneficiezi de reduceri la toate! Mai multe informații...
Schneider Electric Modicon M221 - TM221C24T - specificații tehnice ale PLC-ului de control al mașinilor
Caracteristici principale
Gama de produse: Modicon M221
Tipul produsului sau al componentei: Controler logic
Tensiune nominală de alimentare: 24 V CC
Număr de intrări discrete: 14, din care 4 intrări rapide (conform IEC 61131-2 Tip 1)
Număr de intrări analogice: 2 buc. 0...10 V
Tipul ieșirilor discrete: Tranzistor
Numărul ieșirilor discrete: 10 tranzistori, dintre care 2 ieșiri rapide
Tensiunea de ieșire discretă: 24 V CC
Intensitatea curentului de ieșire discretă: 0,5 A
Caracteristici suplimentare
Număr de puncte I/O discrete: 24
Număr maxim de module de extensie I/O: 7 (arhitectură I/O locală), 14 (arhitectură I/O la distanță)
Limite de tensiune de alimentare: 20,4...28,8 V
Curent de pornire: 35 A
Consum maxim de putere: 13 W la 24 V (cu numărul maxim de module de extensie I/O), 4,1 W la 24 V (fără modul de extensie I/O)
Curent de ieșire al sursei de alimentare: 0,52 A la 5 V pentru magistrala de extensie, 0,2 A la 24 V pentru magistrala de extensie
Logică de intrare discretă: Sursă sau senzor (pozitiv/negativ)
Rezoluție intrare analogică: 10 biți
Valoarea LSB: 10 mV
Timp de conversie: 1 ms pe canal + 1 ciclu de control la intrarea analogică
Timp de răspuns
Intrări rapide: 5 μs timp de activare, 5 μs timp de dezactivare (terminale I0, I1, I6, I7)
Intrări normale: 35 μs timp de activare/dezactivare
Ieșiri rapide: 5 μs timp de activare/dezactivare (terminalele Q0...Q1)
Ieșiri normale: 50-300 μs timp de activare/dezactivare (în funcție de terminal)
Memorie și performanță
Capacitate de memorie: 256 kB RAM pentru aplicații și date utilizator cu 10.000 de instrucțiuni, 256 kB RAM pentru variabile interne
Salvarea datelor: 256 kB memorie flash încorporată pentru backupul aplicațiilor și datelor
Dispozitiv de stocare a datelor: Card SD de 2 GB (opțional)
Tipul bateriei: BR2032 sau CR2032X litiu neîncărcabilă
Durata de funcționare a bateriei de rezervă: 1 an la 25 °C (în cazul întreruperii alimentării)
Opțiuni de conectare
Tipuri de conexiuni integrate: Port USB mini B cu conector USB 2.0, legătură serială neizolată serial 1 cu conector RJ45 și interfață RS485, legătură serială neizolată serial 2 cu conector RJ45 și interfață RS232/RS485
Viteză de transfer: 1,2...115,2 kbit/s (115,2 kbit/s implicit) pentru RS485 la o lungime a magistralei de 15 m, 480 Mbit/s pentru USB
Caracteristici fizice
Înălțime: 90 mm
Lățime: 110 mm
Adâncime: 70 mm
Greutate netă: 0,395 kg
Grad de protecție IP: IP20 cu carcasă de protecție
Opțiuni de montare: Șină superioară de tip TH35-15 sau TH35-7.5 conform IEC 60715, sau cu set de fixare pentru panou/placă
Caracteristici de mediu
Temperatura mediului de funcționare: -10...55 °C (montare orizontală), -10...35 °C (montare verticală)
Temperatura mediului de depozitare: -25...70 °C
Umiditate relativă: 10...95%, fără condens (în timpul funcționării și al depozitării)
Altitudine de funcționare: 0...2000 m
Altitudine de depozitare: 0...3000 m
Rezistență la vibrații: 3,5 mm la 5...8,4 Hz, 1 gn la 8,4...150 Hz (pe șină simetrică și cu fixare pe panou)
Rezistență la șocuri: 147 m/s² până la 11 ms
