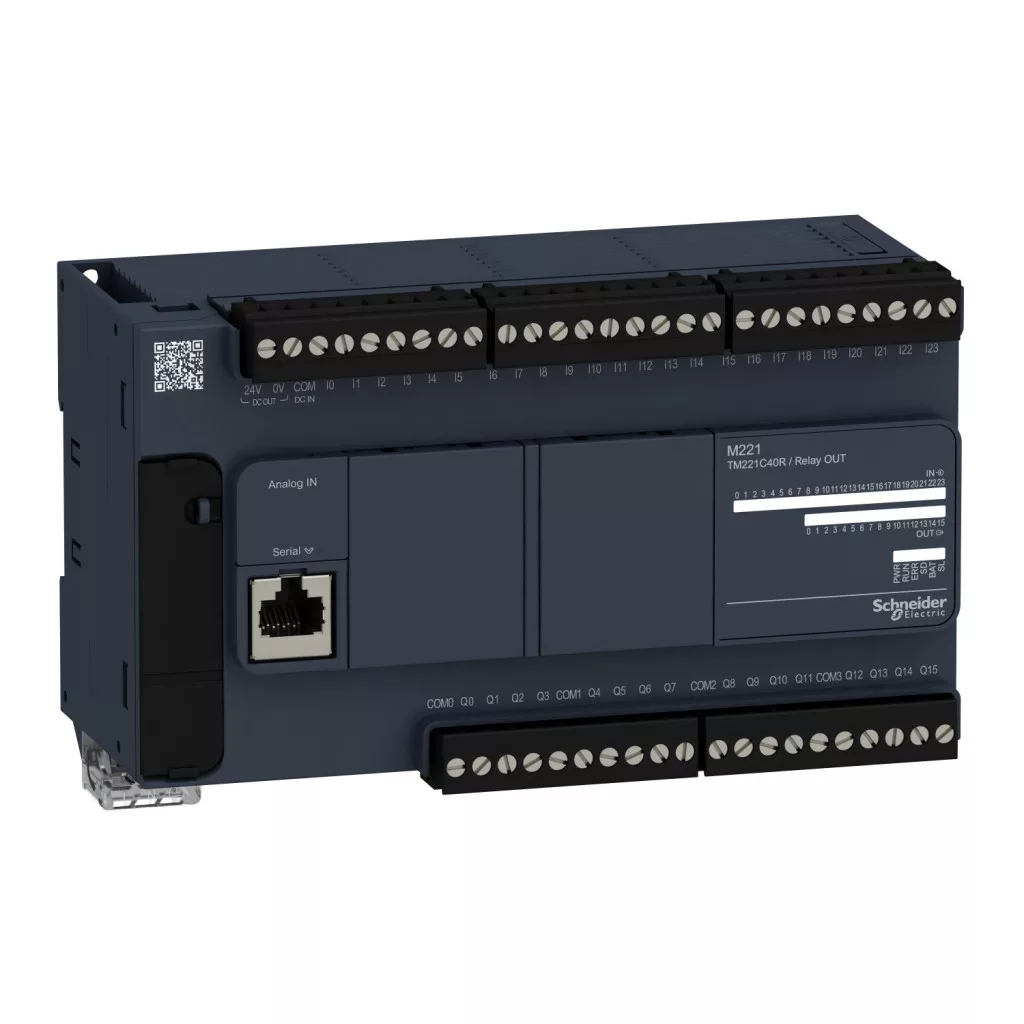

Schneider Electric Modicon M221 - TM221C40R - PLC pentru controlul mașinilor, 40 de intrări/ieșiri, ieșire cu releu, RS232/RS485, 100...230 V c.a.
Planifică-ți inteligent comanda! Cumpără orice produse de o valoare mai mare și beneficiezi de reduceri la toate! Mai multe informații...
Schneider Electric Modicon M221 - TM221C40R - PLC pentru controlul mașinilor, 40 de intrări/ieșiri, ieșire cu releu, RS232/RS485, 100...230 VAC date tehnice
Caracteristici de bază
Gama de produse: Modicon M221
Tipul produsului: Controler logic (PLC)
Tensiune nominală de alimentare: 100...240 V CA
Limite de tensiune de alimentare: 85...264 V
Frecvență de rețea: 50/60 Hz
Curent de pornire: 40 A
Intrări și ieșiri
Număr de intrări discrete: 24, conform standardului IEC 61131-2 Tip 1
Număr de intrări analogice: 2 bucăți 0...10 V
Tipul ieșirilor discrete: releu normal deschis
Număr de ieșiri discrete: 16 relee
Tensiune de ieșire discretă: 5...125 V CC, 5...250 V CA
Intensitatea curentului de ieșire discretă: 2 A
Numărul total de I/O discrete: 40
Extensibilitate
Numărul maxim de module de extensie I/O: 7 (arhitectură I/O locală), 14 (arhitectură I/O la distanță)
Curent de ieșire al sursei de alimentare: 0,52 A la 5 V pentru șina de extensie, 0,24 A la 24 V pentru șina de extensie
Putere
Consum maxim de putere: 67 VA la 100...240 V cu numărul maxim de module de extensie I/O, 37 VA la 100...240 V fără modul de extensie I/O
Parametri de intrare
Logică de intrare discretă: Sink sau source (pozitiv/negativ)
Tensiune de intrare discretă: 24 V CC
Rezoluție intrare analogică: 10 biți
Valoare LSB: 10 mV
Timp de conversie: 1 ms pe canal + 1 timp de ciclu de control pentru intrarea analogică
Supraîncărcare admisă la intrări: +/- 30 V CC max. 5 minute pentru intrarea analogică, +/- 13 V CC (constant) pentru intrarea analogică
Impedanță de intrare: 3,4 kOhm pentru intrarea discretă, 100 kOhm pentru intrarea analogică, 4,9 kOhm pentru intrarea rapidă
Contori
Număr de intrări pentru contori: 4 intrări rapide (mod HSC) 100 kHz 32 biți
Funcție de contorizare: Monofazată, Impuls/direcție, A/B
Comunicare
Tip conexiune integrată: Port USB mini B cu conector USB 2.0, Conexiune serială neizolată cu 1 conector RJ45 și interfață RS485, Conexiune serială neizolată serial 2 cu conector RJ45 și interfață RS232/RS485
Viteză de transfer: 1,2...115,2 kbit/s (implicit: 115,2 kbit/s) pentru o lungime a magistralei de 15 m la RS485, 1,2...115,2 kbit/s (implicit: 115,2 kbit/s) pentru o lungime a magistralei de 3 m în cazul RS232, 480 Mbit/s în cazul USB
Protocol port de comunicație: Port USB: USB - SoMachine-Network, Conexiune serială neizolată: Modbus master/slave - RTU/ASCII sau SoMachine-Network
Memorie
Capacitate de memorie: 256 kB RAM pentru aplicații și date utilizator cu 10.000 de instrucțiuni, 256 kB RAM pentru variabile interne
Salvarea datelor: 256 kB memorie flash încorporată pentru salvarea aplicației și a datelor
Dispozitiv de stocare a datelor: card SD de 2 GB (opțional)
Tipul bateriei: BR2032 sau CR2032X litiu nereîncărcabilă
Durată de stocare: 1 an la 25 °C (cu întreruperea alimentării)
Performanță de execuție
Timp de execuție pentru 1 instrucțiune K: 0,3 ms pentru evenimente și sarcini periodice
Timp de execuție pe instrucțiune: 0,2 µs boolean
Dimensiunea maximă a obiectelor
512 %M biți de memorie
512 %KW cuvinte constante
8000 %MW cuvinte de memorie
255 %C contoare
255 %TM temporizatoare
Ceas în timp real
Dispune de ceas în timp real
Abatere ceas: <= 30 s/lună la 25 °C
Caracteristici fizice
Înălțime: 90 mm
Adâncime: 70 mm
Lățime: 160 mm
Greutate netă: 0,456 kg
Montare
Mod de montare: Șină de montare tip TH35-15 sau TH35-7.5 conform IEC 60715, cu set de fixare pentru placă sau panou
Caracteristici de mediu
Grad de protecție IP: IP20 cu capac de protecție
Temperatura mediului de funcționare: -10...55 °C (montare orizontală), -10...35 °C (montare verticală)
Temperatura mediului de depozitare: -25...70 °C
Umiditate relativă: 10...95 %, fără condens (în timpul funcționării), 10...95 %, fără condens (în timpul depozitării)
