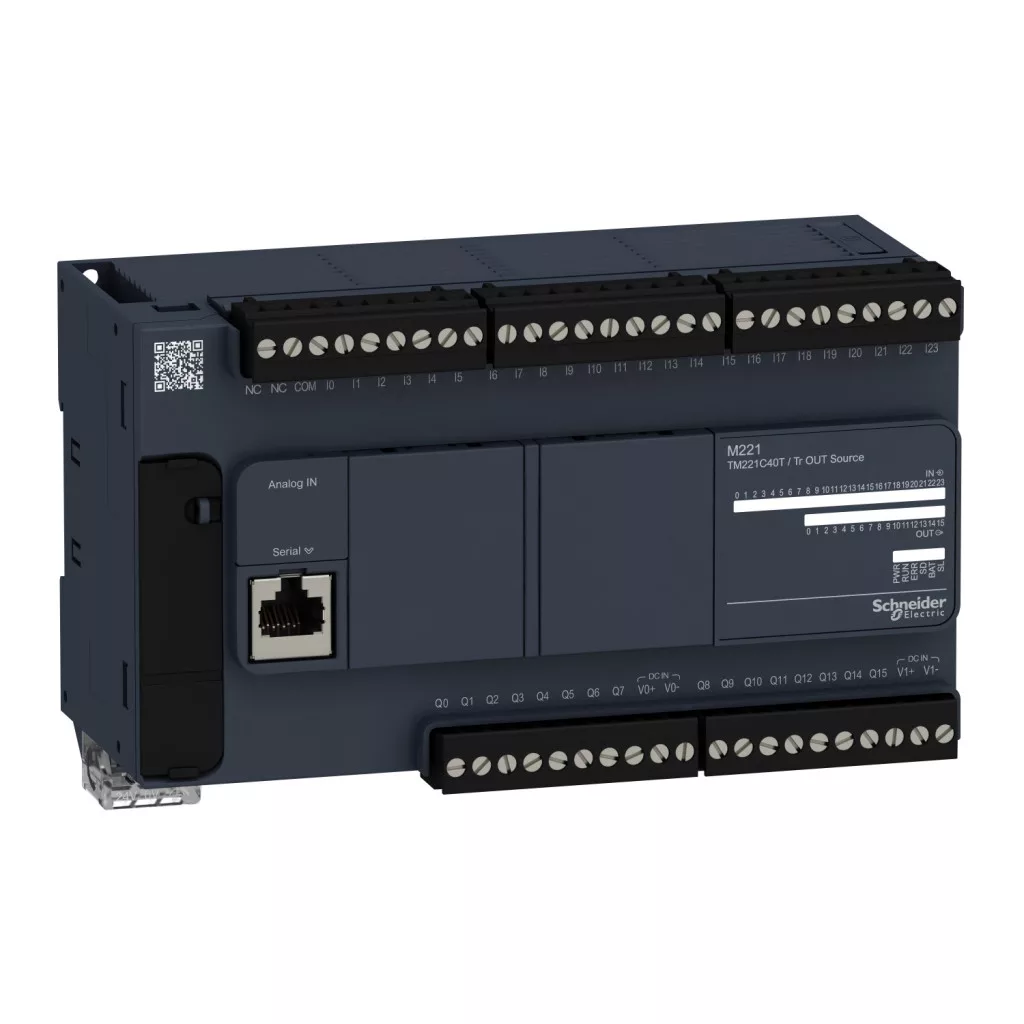

Schneider Electric Modicon M221 - TM221C40T - PLC pentru controlul mașinilor, 40 de intrări/ieșiri, ieșire cu tranzistor (sursă), RS232/RS485, 24 VCC
Planifică-ți inteligent comanda! Cumpără orice produse de o valoare mai mare și beneficiezi de reduceri la toate! Mai multe informații...
Schneider Electric Modicon M221 - TM221C40T - date tehnice ale PLC-ului de control al mașinilor
Caracteristici principale
Gama de produse: Modicon M221
Tipul produsului: Controler logic
Tensiune nominală de alimentare: 24 V CC
Interval de tensiune de alimentare: 20,4...28,8 V
Curent de pornire: 35 A
Consum maxim de putere: 4,1 W la 24 V (fără modul de extensie I/O), 16 W la 24 V (cu numărul maxim de module de extensie I/O)
Intrări și ieșiri
Număr de intrări discrete: 24, din care 4 intrări rapide, conform standardului IEC 61131-2 Tip 1
Număr de intrări analogice: 2 buc. 0...10 V
Tensiunea intrării discrete: 24 V DC
Curentul intrării discrete: 7 mA (intrări discrete), 5 mA (intrări rapide)
Logica intrării discrete: Sink sau source (pozitiv/negativ)
Tipul ieșirilor discrete: Tranzistor, PNP (source)
Numărul ieșirilor discrete: 16 tranzistori, dintre care 2 ieșiri rapide
Tensiunea ieșirii discrete: 24 V CC
Curentul ieșirii discrete: 0,5 A
Curentul maxim pe comunul de ieșire: 4 A
Tipul protecției: Protecție împotriva suprasarcinilor și scurtcircuitelor la 1 A
Performanță și caracteristici
Rezoluția intrării analogice: 10 biți
Valoarea LSB: 10 mV
Timp de conversie: 1 ms pe canal + 1 ciclu de control pentru intrarea analogică
Eroare de precizie absolută: ± 1% pe întreaga scală la intrarea analogică
Timp de răspuns: 5 µs la pornire/oprire pentru intrări/ieșiri rapide, 35-300 µs pentru alte terminale
Frecvență de ieșire: 100 kHz ieșire rapidă (mod PWM/PLS), 5 kHz pentru ieșirile Q2...Q3, 0,1 kHz pentru ieșirile Q4...Q15
Capacitate de memorie: 256 kB pentru aplicația utilizatorului și RAM de date, 256 kB pentru variabile interne, 256 kB memorie flash pentru backup
Timp de execuție: 0,3 ms pentru 1 eveniment KInstruction și sarcini periodice, 0,2 µs pentru operații booleene
Comunicare
Tipuri de conexiuni integrate: Port USB mini B cu conector USB 2.0, legătură serială neizolată cu 1 conector RJ45 și interfață RS485, legătură serială neizolată cu 2 conectori RJ45 și interfață RS232/RS485
Viteză de transfer: 1,2...115,2 kbit/s (115,2 kbit/s implicit) la o lungime a magistralei de 15 m în cazul RS485, 1,2...115,2 kbit/s (115,2 kbit/s implicit) la o lungime a magistralei de 3 m în cazul RS232, 480 Mbit/s în cazul USB
Protocol port de comunicație: Port USB: USB - SoMachine-Network, Legătură serială neizolată: Modbus master/slave - RTU/ASCII sau SoMachine-Network
Caracteristici fizice
Opțiuni de montare: pe șină de tip TH35-15 sau TH35-7.5 conform standardului IEC 60715, sau cu kit de fixare pe placă/panou
Nivel de protecție IP: IP20 cu capac de protecție
Înălțime: 90 mm
Adâncime: 70 mm
Lățime: 160 mm
Lungimea maximă a cablului între dispozitive: Cablu ecranat: <10 m pentru intrări rapide, <3 m pentru ieșiri rapide, Cablu neecranat: <30 m pentru ieșiri, <30 m pentru intrări digitale, <1 m pentru intrări analogice
Condiții de mediu
Temperatură de funcționare: -10...55 °C (în cazul instalării orizontale), -10...35 °C (în cazul instalării verticale)
Temperatură de depozitare: -25...70 °C
Umiditate relativă: 10...95%, fără condens (în timpul funcționării și al depozitării)
Grad de poluare: <= 2
Altitudine de funcționare: 0...2000 m
Altitudine de depozitare: 0...3000 m
