Modulul de comunicații Schneider Electric BMXNOR0200H pentru familia de PLC-uri Modicon M340 a fost conceput special pentru aplicații industriale în condiții de mediu extreme, având o carcasă protejată cu un strat de acoperire conform. Acest design special asigură o funcționare fiabilă chiar și în cele mai extreme condiții, cum ar fi intervalele de temperatură extreme între -25 °C și +70 °C sau chiar la o umiditate de până la 95%. Modulul asigură conectivitatea prin două porturi de comunicație diferite: un conector Ethernet RJ45 de 10/100 Mbit/s, care suportă standardul Transparent Ready Class C30, precum și un port serial RS232/485 RJ45, care funcționează la viteze de 300-38400 bit/s. Această capacitate de comunicare duală permite utilizarea simultană a diferitelor protocoale, inclusiv protocoalele IEC 60870-5-101/104 și DNP3/DNP3 IP, larg răspândite în automatizarea industrială. Modulul suportă, de asemenea, transmiterea de mesaje Modbus TCP, care este un standard utilizat pe scară largă în industrie pentru comunicarea între dispozitive. Modulul este capabil să gestioneze simultan mai multe protocoale atât în modul master, cât și în modul slave, precum și să transmită în mod transparent evenimentele provenite de la dispozitive la distanță către sistemul SCADA. Printre alte funcții remarcabile ale BMXNOR0200H se numără gestionarea lățimii de bandă, gestionarea evenimentelor cu marcaj temporal, precum și suportul pentru modemuri externe (serial, PSTN, GSM, GPRS/3G). Capacitatea de înregistrare a datelor în format CSV, trimiterea de notificări prin e-mail/SMS, precum și serverul web încorporat extind și mai mult posibilitățile de utilizare. Modulul suportă salvarea automată a evenimentelor în cazul unei întreruperi de curent, astfel încât datele critice nu se pierd. Cardul de memorie Flash SD încorporat de 128 MB (BMXRWS128MWF) asigură spațiu de stocare suficient pentru paginile web ale utilizatorilor, precum și pentru stocarea fișierelor CSV de jurnalizare a datelor. Modulul BMXNOR0200H are o rezistență remarcabilă la factorii de mediu. Pe lângă protecția IP20, este rezistent la gaz (clasa ISA S71.04 Gx, clasa IEC 60721-3-3 3C4), prafului și nisipului (clasa IEC 60721-3-3 3S4), sării (nivelul 2 IEC 68252), mucegaiului și ciupercilor (clasa IEC 60721-3-3 3B2). Modulul corespunde, de asemenea, clasificării clasa I diviziunea 2 pentru locuri periculoase, putând fi astfel utilizat și în medii cu risc de explozie. Produsul deține numeroase certificări internaționale, inclusiv CE, UL, CSA, RCM, EAC, Merchant Navy, ATEX zona 2/22, IECEx zona 2/22 și UKCA. Modulul are un format standard, cu o greutate netă de 0,2 kg. Consumul de curent la 24 V DC este de doar 95 mA, ceea ce asigură o funcționare eficientă din punct de vedere energetic. Modulul dispune de numeroase LED-uri de stare, care permit monitorizarea ușoară a stării de funcționare a dispozitivului, inclusiv activitatea rețelei Ethernet, funcționarea procesorului, starea cardului de memorie, precum și comunicarea serială. BMXNOR0200H este alegerea perfectă pentru aplicații industriale critice, unde comunicarea fiabilă și rezistența la condiții de mediu extreme sunt cerințe esențiale.

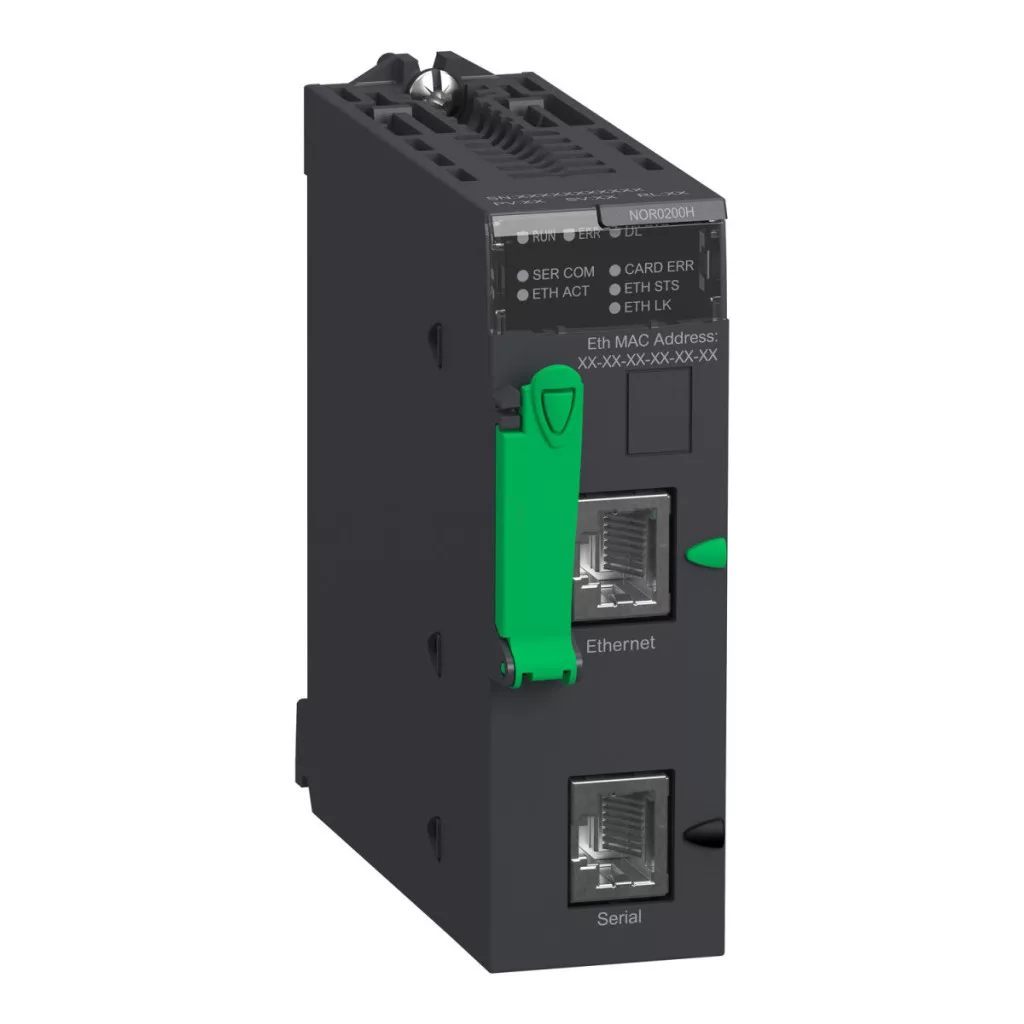

Schneider Electric Modicon M340 - BMXNOR0200H - modul de comunicații, RTU, versiune consolidată, interval de temperatură extins, -24…+70 °C, specificații tehnice
Caracteristici de bază
Gama de produse: Modicon M340
Tipul produsului sau al componentei: Modul de comunicații
Tipul conectorului încorporat: Ethernet RJ45 10/100 Mbit/s 1 pereche de fire transparent ready clasa C30, Serial RS232/485 RJ45 300/38400 bit/s 1 pereche de fire transparent ready clasa C30
Tratament de protecție: Acoperire conformă
Caracteristici suplimentare
Servicii de comunicații: Gestionarea lățimii de bandă, Trimiterea de mesaje Modbus TCP, Protocol DNP3/DNP3 IP, Protocol IEC 60870-5 -101/-104, Gestionarea evenimentelor cu timbru temporal, Gestionarea modemului extern (serial, PSTN, GSM, GPRS/3G), Jurnalizare date în fișiere CSV, Notificări prin e-mail/SMS, Server web, afișaj rack, editor de date, BootP, DHCP, client FDR, server SMTP, client/server FTP, client NTP, agent SNMP, Salvare automată a evenimentelor în cazul unei întreruperi de curent, Suport multiprotocol într-un singur modul (master și slave), Gestionarea transparentă a evenimentelor de la dispozitive la distanță către SCADA
Port: Ethernet 10BASE-T/100BASE-TX
Descrierea memoriei: Card de memorie Flash SD inclus (BMXRWS128MWF) 128000 kB
Utilizarea memoriei: Activarea serverului web standard, stocarea paginilor web ale utilizatorilor, stocarea fișierelor CSV de jurnalizare a datelor
Alimentare: Alimentare internă prin rack
Indicatori locali: 1 LED (verde) pentru activitatea pe rețeaua Ethernet (ETH ACT), 1 LED (verde) pentru funcționarea procesorului (RUN), 1 LED (verde) pentru starea rețelei Ethernet (ETH STS), 1 LED (roșu) pentru eroarea cardului de memorie (CARD ERR), 1 LED (roșu) în cazul unei erori de procesor sau de sistem (ERR), 1 LED (roșu) pentru indicarea descărcării în curs (DL), 1 LED (galben) pentru comunicația serială (SER COM), 1 LED (verde) pentru viteza de transfer a datelor (ETH LINK)
Consum de curent: 95 mA la 24 V DC
Format modul: Standard
Greutate netă: 0,2 kg
Mediu
Temperatura mediului în timpul funcționării: -25…70 °C
Umiditate relativă: 10…95 % fără condens
Grad de protecție IP: IP20
Certificări și conformitate
Directive: 2014/35/UE - Directiva privind joasa tensiune, 2014/30/UE - Compatibilitate electromagnetică, 2014/34/UE - Directiva ATEX
Certificări de produs: CE, UL, CSA, RCM, EAC, Merchant Navy, ATEX zona 2/22, IECEx zona 2/22, UKCA
Standarde: IEC 61131-2, IEC 61010-2-201, UL 61010-2-201, CSA C22.2 nr. 61010-2-201, IACS E10, IEC 61000-6-5, tipuri de interfață 1 și 2, IEC 61850-3, zonă G, IEC 60079-0
Caracteristici de mediu: rezistent la gaze clasa Gx conform ISA S71.04, rezistent la gaze clasa 3C4 conform IEC 60721-3-3, rezistent la praf clasa 3S4 conform IEC 60721-3-3, rezistent la nisip clasa 3S4 conform IEC 60721-3-3, rezistent la sare nivel 2 conform IEC 68252, rezistent la mucegai clasa 3B2 conform IEC 60721-3-3, rezistent la spori de ciuperci conform IEC 60721-3-3 clasa 3B2, loc periculos clasa I diviziunea 2
Dimensiuni
Dimensiunile variază în funcție de referințele rack-ului: 242,4 mm (9,54 inci) pentru BMXXBP0400 și BMXXBP0400H, 307,6 mm (12,11 inci) pentru BMXXBP0600 și BMXXBP0600H, în cazul modelelor BMXXBP0800 și BMXXBP0800H, 372,8 mm (14,68 inci), în cazul modelelor BMXXBP1200 și BMXXBP1200H, 503,2 mm (19,81 inci)
