Modulul de procesor Schneider Electric Modicon M340 BMXP341000H reprezintă o alegere excelentă pentru sistemele moderne de automatizare industrială, în special pentru aplicațiile desfășurate în condiții de mediu dificile. Acest procesor de înaltă performanță poate gestiona până la 512 intrări/ieșiri discrete și 128 analogice, fiind astfel ideal pentru sarcini de automatizare de dimensiuni medii, unde funcționarea fiabilă și scalabilitatea sunt aspecte importante. Procesorul BMXP341000H, ca parte a platformei de automatizare Modicon M340, oferă opțiuni complete de comunicare prin protocolul Modbus. Dispune de un port serial neizolat (cu conector RJ45), care suportă atât comunicația RS232C, cât și RS485, în diferite moduri de transfer de date: asincron, mod caracter, RTU/ASCII, cu funcționare half-duplex sau full-duplex. Viteza de comunicare poate fi setată în intervalul 0,3-19,2 kbit/s, iar un port USB este disponibil la o viteză de 12 Mbit/s. Modulul permite conectarea a până la 2 module de comunicare Ethernet și 2 module AS-Interface, ceea ce sporește și mai mult flexibilitatea sistemului. Performanța de procesare este remarcabilă, fapt confirmat și de timpii de execuție rapizi: timpii de execuție sunt de doar 0,18 µs pentru operațiunile logice (booleene), 0,26 µs pentru operațiunile cu cuvinte duble, 0,38 µs pentru operațiunile cu cuvinte simple și 1,74 µs pentru calculele în virgulă mobilă. Procesorul poate executa 4,2 Kinst/ms operații pe secundă în cazul unei sarcini mixte compuse din 65% operații booleene și 35% operații aritmetice în virgulă fixă, sau chiar 5,4 Kinst/ms în cazul operațiilor pur logice (booleene). La performanța sistemului contribuie memoria RAM internă de 2048 kB, din care 128 kB pot fi folosiți pentru stocarea datelor, iar 1792 kB pentru stocarea programelor, constantelor și simbolurilor. Modulul este completat de o cartelă de memorie BMXRMS008MP pentru copierea de siguranță a programelor, constantelor, simbolurilor și datelor. O caracteristică specială a BMXP341000H este proiectarea pentru condiții de mediu dure. Modulul poate funcționa într-un interval de temperatură cuprins între -25 °C și +70 °C, la o umiditate relativă de 5-95% (fără condens). Nivelul de protecție este IP20, iar modulul este prevăzut cu un strat de acoperire conformal pentru a spori fiabilitatea. Dispune de numeroase capacități de rezistență la condițiile de mediu, inclusiv protecție împotriva gazelor, prafului, nisipului, sării, mucegaiului și ciupercilor, care au fost testate conform diverselor standarde internaționale, precum ISA S71.04, IEC 60721-3-3 și IEC 60068-2-52. Produsul este conform cu numeroase certificări industriale, precum CE, UL, CSA, RCM, EAC, UKCA, ATEX zona 2/22, IEC-Ex zona 2/22, UKEX zona 2/22, CCSAus HazLoc Clasa I Diviziunea 2 Grupele A, B, C, D, precum și certificărilor maritime, putând fi astfel utilizat chiar și în cele mai exigente medii industriale.

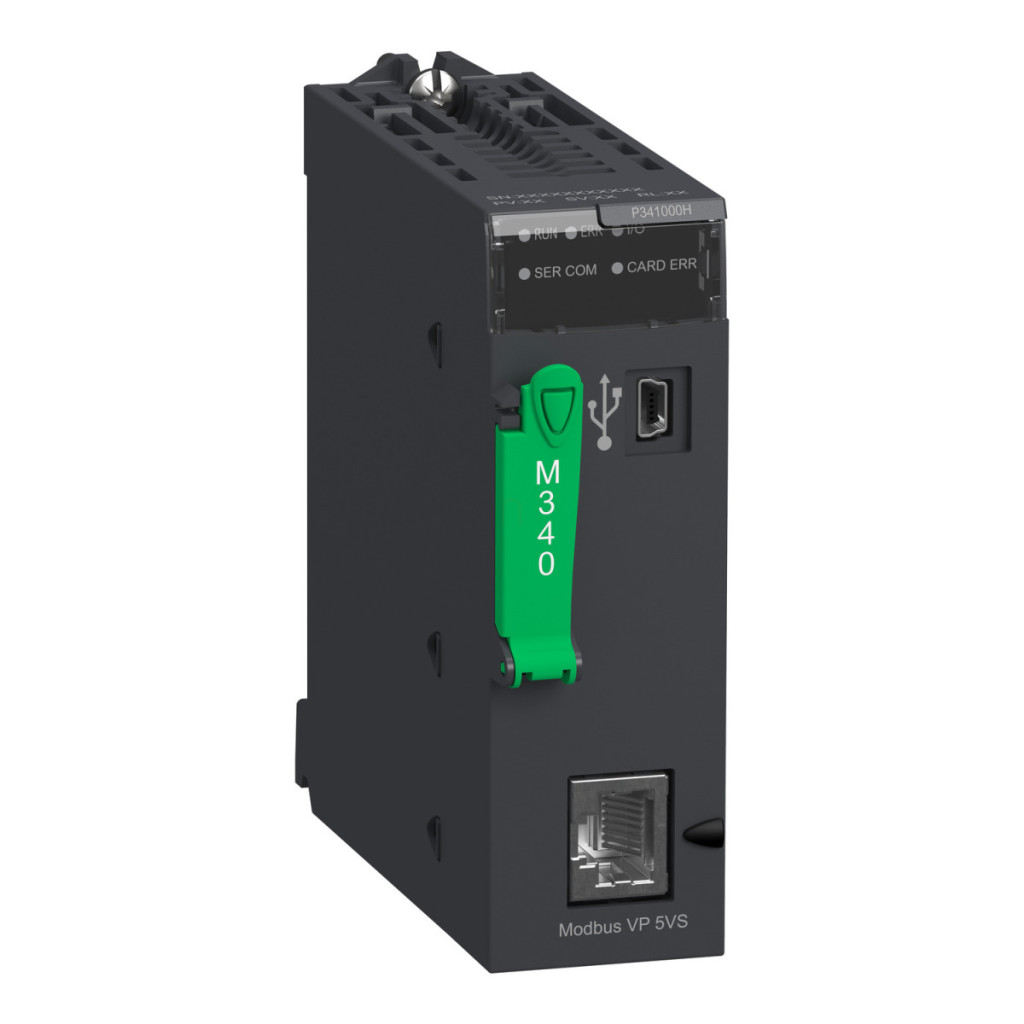

Schneider Electric Modicon M340 - BMXP341000H - procesor, L1, Modbus, specificații tehnice confirmate
Caracteristici principale
Gama de produse: Platforma de automatizare Modicon M340
Tip de produs: Modul procesor
Aplicație specifică: Pentru medii dure
Concepție: Modbus
Număr de rack-uri: 2
Capacitate procesor I/O local (discret): 512 I/O
Capacitate procesor I/O analogic: 128 I/O
Număr canale specifice aplicației: 20
Monitorizare: Contori de diagnosticare Modbus, Contori de evenimente Modbus
Caracteristici de comunicare
Canale de control: Bucle programabile
Tip de conectare integrat:
- Legătură serială neizolată RJ45, mod caracter, mod de transmisie: asincron, RS232C, transmisie: 2 perechi de fire ecranate răsucite 0,3...19,2 kbit/s full duplex
- Legătură serială neizolată RJ45, mod caracter, mod de transmisie: asincron, RS485, transmisie: 1 pereche de fire ecranate răsucite 0,3...19,2 kbit/s half duplex
- Legătură serială neizolată RJ45, master/slave Modbus, RTU/ASCII, mod de transmisie: asincron, RS232C, transmisie: 1 pereche de fire ecranate răsucite 0,3...19,2 kbit/s half duplex
- Legătură serială neizolată RJ45, master/slave Modbus, RTU/ASCII, mod de transmisie: asincron, RS485, transmisie: 1 pereche de fire răsucite ecranate 0,3...19,2 kbit/s half duplex
- Port USB cu viteză de 12 Mbit/s
Capacitate procesor modul de comunicații: 2 module de comunicații Ethernet, 2 module AS-Interface
Caracteristici dispozitiv și rețea
Număr de dispozitive pe segment: 0...32 (mod caracter), 0...32 (Modbus)
Număr de dispozitive: 2 punct-la-punct mod caracter, 2 punct-la-punct Modbus
Lungimea magistralei:
- 0...10 m legătură serială neizolată segment mod caracter
- 0...10 m legătură serială neizolată, segment Modbus
- 0...1000 m legătură serială izolată, segment mod caractere
- 0...1000 m legătură serială izolată, segment Modbus
- 0...15 m mod caractere punct-la-punct
- 0...15 m Modbus punct-la-punct
Număr de adrese: 0...248 în modul caracter, 0...248 în cazul Modbus
Memorie și performanță
Descrierea memoriei:
- RAM internă 2048 kB
- RAM internă 128 kB date
- RAM internă 1792 kB constante de program și simboluri
- Card de memorie inclus (BMXRMS008MP) pentru backup-ul programelor, constantelor, simbolurilor și datelor
Dimensiunea maximă a zonelor de obiecte:
- 16250 %Biti interni
- 32464 %Cuvinte interne MWi
- 32760 %Cuvinte constante KWi
Timp de execuție pe instrucțiune:
- 0,18 µs logic (Boolean)
- 0,26 µs cuvinte de lungime dublă
- 0,38 µs cuvinte de lungime simplă
- 1,74 µs în virgulă mobilă
Număr de instrucțiuni pe milisecundă:
- 4,2 Kinst/ms 65% logică + 35% aritmetică în virgulă fixă
- 5,4 Kinst/ms 100% logică (Booleană)
Caracteristici de mediu
Temperatura de funcționare: -25...70 °C
Umiditate relativă: 5...95% fără condens
Grad de protecție IP: IP20
Tratament de protecție: Acoperire conformă (conformal coating)
Caracteristici fizice
Consum de curent: 72 mA la 24 V CC
Alimentare: Alimentare internă prin rack
LED-uri de stare:
- 1 LED (verde) procesor în funcțiune (RUN)
- 1 LED (roșu) eroare modul I/O (I/O)
- 1 LED (roșu) eroare card de memorie (CARD ERR)
- 1 LED (roșu) eroare procesor sau sistem (ERR)
- 1 LED (galben) activitate pe Modbus (SER COM)
Greutate netă: 0,2 kg
