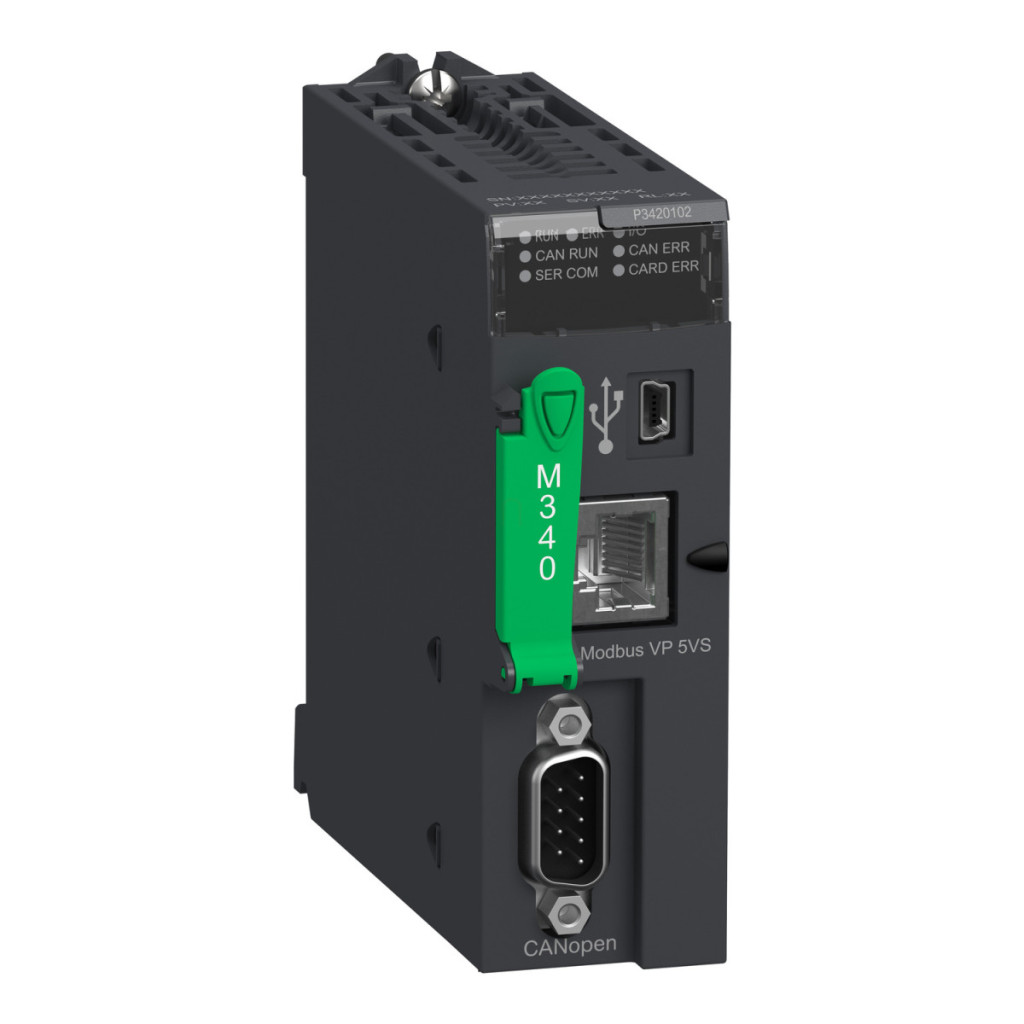

Modulul de procesor Schneider Electric Modicon M340 BMXP3420102 este o unitate de control extrem de versatilă și performantă, ideală pentru sarcinile moderne de automatizare industrială. Ca element cheie al platformei de automatizare Modicon M340, produsul asigură o comunicare fiabilă și rapidă în mediul industrial. Modulul de procesor BMXP3420102 dispune de o capacitate I/O excepțională, fiind capabil să gestioneze până la 1024 de intrări/ieșiri discrete și 256 de intrări/ieșiri analogice. Această capacitate semnificativă permite controlul eficient chiar și al celor mai complexe sisteme. Modulul suportă protocoalele de comunicație Modbus și CANopen, care sunt standarde larg răspândite și acceptate în industrie. Astfel, echipamentul poate fi integrat cu ușurință în sistemele existente și este compatibil cu dispozitivele diferiților producători. Procesorul este capabil să gestioneze 4 rack-uri, dispune de 36 de canale specifice aplicației și include funcții de diagnosticare și de contorizare a evenimentelor pentru comunicația Modbus. Modulul BMXP3420102 oferă mai multe opțiuni de conectare integrate, cum ar fi conexiunea serială neizolată prin conector RJ45 în diferite moduri (RS232C, RS485), port USB cu viteză de 12 Mbit/s, precum și magistrala CANopen master cu conector SUB-D 9. Vitezele de comunicație pot fi reglate într-un interval larg, de la 20 kbit/s până la 1 Mbit/s, în funcție de distanțele diferite. Procesorul este capabil să gestioneze până la 63 de dispozitive server CANopen, precum și să suporte 2 module de comunicație Ethernet și 4 module AS-Interface. Printre serviciile de comunicație încorporate se numără gestionarea rețelei (NMT), Process Data Object (PDO), Service Data Object (SDO) și funcții speciale (SYNC, EMCY, TIME) cu protocolul CANopen. În ceea ce privește memoria, procesorul BMXP3420102 dispune de 4096 kB de RAM intern, din care 256 kB sunt destinați stocării datelor, iar 3584 kB stocării programelor, constantelor și simbolurilor. Timpul de execuție este extrem de rapid: 0,12 µs pentru operații logice (booleene), 0,17 µs pentru cuvinte de lungime dublă, 0,25 µs pentru cuvinte simple și 1,16 µs pentru operații în virgulă mobilă. Această performanță permite executarea a 8,1 K instrucțiuni pe milisecundă în cazul operațiilor pur logice. Procesorul poate gestiona o sarcină principală ciclică/periodică, o sarcină rapidă periodică și 64 de sarcini de eveniment. Pentru funcționare, consumă un curent de 90 mA la o tensiune de alimentare de 24 V DC, iar alimentarea se realizează prin rack. Are un grad de protecție IP20, o temperatură de funcționare cuprinsă între 0 și 60 °C și o toleranță la umiditate relativă de 5-95% fără condens.
Schneider Electric Modicon M340 - BMXP3420102 - procesor, L2, Modbus, CANopen specificații tehnice
Caracteristici generale
Tipul produsului: Modul procesor
Familia de produse: Platforma de automatizare Modicon M340
Protocoale de comunicație: Modbus, CANopen
Număr de rack-uri: 4
Capacitate I/O
Capacitate procesor I/O local (discret): 1024 I/O
Capacitate procesor I/O analogic: 256 I/O
Număr canale specifice aplicației: 36
Capacități de comunicare
Tipuri de conexiuni integrate:
- Conexiune serială neizolată RJ45 (RS232C), 0,3...19,2 kbit/s, full duplex
- Conexiune serială neizolată RJ45 (RS485), 0,3...19,2 kbit/s half duplex
- Conexiune serială neizolată RJ45, master/slave Modbus, RTU/ASCII (RS232C), 0,3...19,2 kbit/s half duplex
- Conexiune serială neizolată RJ45, master/slave Modbus, RTU/ASCII (RS485), 0,3...19,2 kbit/s half duplex
- Port USB 12 Mbit/s
- Magistrală CANopen master SUB-D 9, 20 kbit/s...1 Mbit/s
Capacitate procesor modul de comunicații: 2 module de comunicații Ethernet, 4 module AS-Interface
Servicii de comunicații încorporate
- Management de rețea (NMT) CANopen
- Process Data Object (PDO) CANopen
- Service Data Object (SDO) CANopen
- Funcții speciale (SYNC, EMCY, TIME) CANopen
Viteză de transmisie și distanță
- 1 Mbit/s: 0-20 m, 0-0,6 m
- 800 kbit/s: 0-40 m, 0-6 m
- 500 kbit/s: 0-100 m, 0-10 m
- 250 kbit/s: 0-250 m, 0-10 m
- 125 kbit/s: 0-500 m, 0-10 m
- 50 kbit/s: 0-1000 m, 0-120 m
- 20 kbit/s: 0-2500 m, 0-300 m
Memorie
Descrierea memoriei:
- Card de memorie inclus (BMXRMS008MP) pentru copierea de siguranță a programelor, constantelor, simbolurilor și datelor
- RAM internă: 4096 kB
- RAM intern pentru date: 256 kB
- RAM intern pentru constante și simboluri de program: 3584 kB
Performanță
Timp de execuție pe instrucțiune:
- Boolean: 0,12 µs
- Cuvinte de lungime dublă: 0,17 µs
- Cuvinte simple: 0,25 µs
- Virgulă mobilă: 1,16 µs
Număr de instrucțiuni pe milisecundă:
- 6,4 Kinst/ms (65% boolean + 35% aritmetică fixă)
- 8,1 Kinst/ms (100% boolean)
LED-uri de stare
- 1 LED (verde): mașină integrată/bus de instalare funcționează (CAN RUN)
- 1 LED (verde): procesorul rulează (RUN)
- 1 LED (roșu): eroare modul I/O (I/O)
- 1 LED (roșu): eroare bus mașină integrată/de instalare (CAN ERR)
- 1 LED (roșu): eroare card de memorie (CARD ERR)
- 1 LED (roșu): eroare procesor sau sistem (ERR)
- 1 LED (galben): Activitate Modbus (SER COM)
Caracteristici fizice
Greutate netă: 0,21 kg
Grad de protecție IP: IP20
Tratament de protecție: TC
Condiții de mediu
Temperatura de funcționare: 0-60 °C
Umiditate relativă: 5-95% fără condens
Certificări
CE, UL, CSA, RCM, EAC, UKCA, Merchant Navy, CCSAus HazLoc Clasa I Divizia 2 Grupele A, B, C, D
