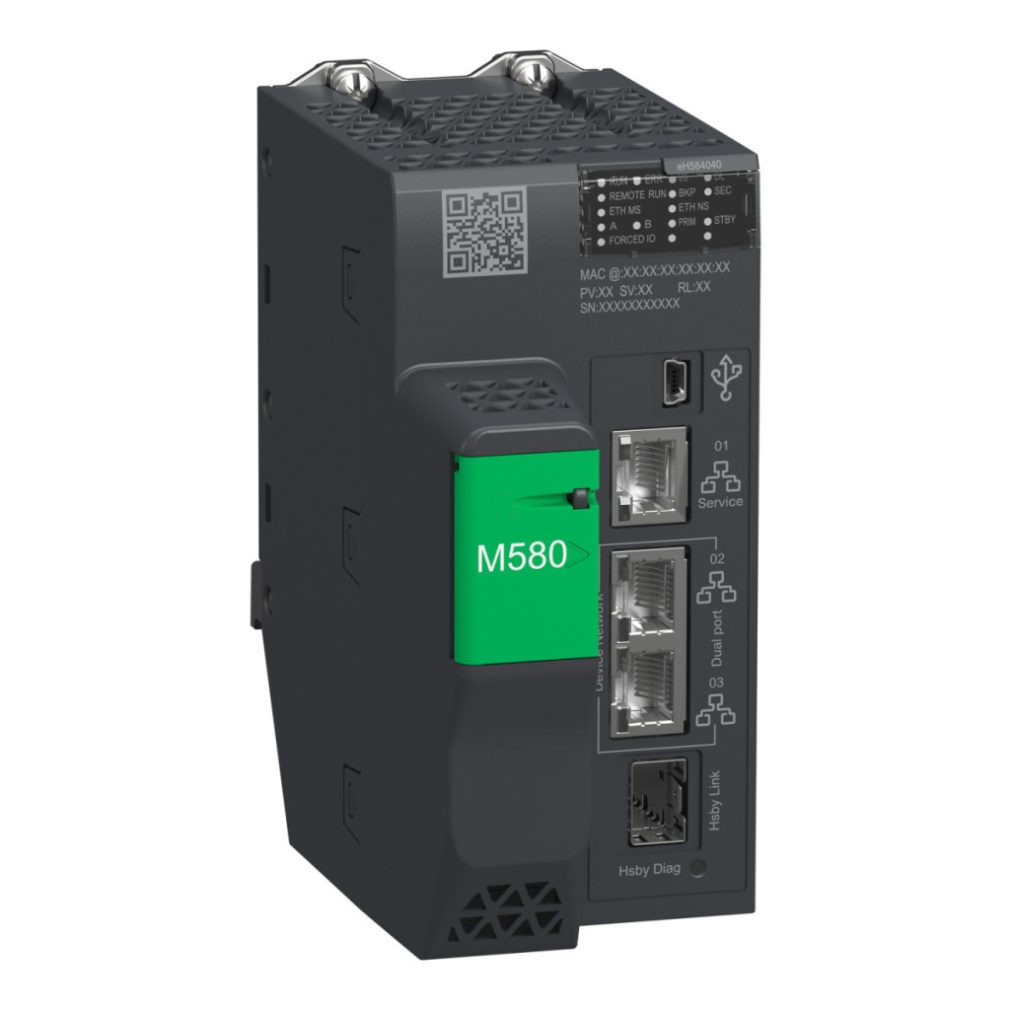

Schneider Electric Modicon M580 - BMEH584040 - Procesor redundant HSBY, specificații tehnice L4 RIO
Caracteristici principale
Gama de produse: Modicon M580
Tip de produs: Modul procesor redundant
Cod articol: BMEH584040
Caracteristici procesor
Memorie: Flash extensibil, 4 GB pentru stocarea datelor
RAM integrat: 10 kB memorie de sistem
Memorie program: 16 MB
Memorie date: 2048 kB
Viteza de execuție: 30 Kinst/ms (65% boolean + 35% aritmetică în virgulă fixă), 40 Kinst/ms (100% boolean)
Structura aplicației: 1 sarcină master ciclică/periodică, 1 task rapid periodic
Comunicare
Conexiuni integrate: 1 port de serviciu Ethernet TCP/IP, 2 pentru rețeaua de dispozitive Ethernet TCP/IP, USB tip mini B, 1 port Ethernet HSBY
Număr stații I/O la distanță: 16 - 2 rack-uri X80 și Quantum pe fiecare drop
Număr echipamente distribuite: 64
Capacitate procesor modul de comunicații: 8 module AS-Interface, 16 module de comunicații Ethernet
Servicii de comunicații: scaner RIO, scaner DIO
Securitate cibernetică
Certificare Achilles, prevenirea DoS, IPSec, jurnalizare SNMP, suport pentru protocolul Syslog, Transport Layer Security, audit trail, firewall integrat, semnătură firmware, Protecție cu parolă, Fortificarea porturilor, Comunicații securizate (HTTPS), Jurnal de securitate
Parametri tehnici
Consum de curent: 360 mA la 24 V DC
Fiabilitate MTBF: 650.000 ore
Marcaj: CE
Rezistență la vibrații: 3 gn
Rezistență la șocuri: 30 gn
Interval de temperatură de funcționare: 0...60 °C
Interval de temperatură de depozitare: -40...85 °C
Altitudine de funcționare: 0...2000 m, 2000...5000 m cu factor de reducere a puterii
Umiditate relativă: 5...95% la 55 °C fără condens
Grad de protecție IP: IP20
Alimentare: Alimentare internă prin rack
Greutate netă: 0,849 kg
LED-uri de stare
1 LED (verde) funcționare procesor (RUN)
1 LED (roșu) eroare procesor sau sistem (ERR)
1 LED (roșu) eroare modul I/O (I/O)
1 LED (verde) descărcare în curs (DL)
1 LED (roșu) eroare card de memorie sau flash CPU (BACKUP)
1 LED (verde/roșu) ETH MS (stare de configurare a portului Ethernet)
1 LED (verde/roșu) Eth NS (stare rețea Ethernet)
1 LED (verde) funcționare procesor secundar (REMOTE RUN)
1 LED (verde) ID procesor setat la A (A)
1 LED (verde) ID procesor setat la B (B)
1 LED (verde) procesorul funcționează ca primar (PRIM)
1 LED (verde) procesorul funcționează în standby (STBY)
1 LED (verde) valorile I/O au fost suprascrise de utilizator (FORCED IO)
1 LED (verde) Stare conexiune hot standby (Hsby Diag)
Caracteristici fizice și dimensiuni
Dimensiunile modulului procesor: 134,6 mm înălțime (5,299 in.), 64,6 mm lățime (2,54 in.), 130,3 mm adâncime (5,13 in.)
