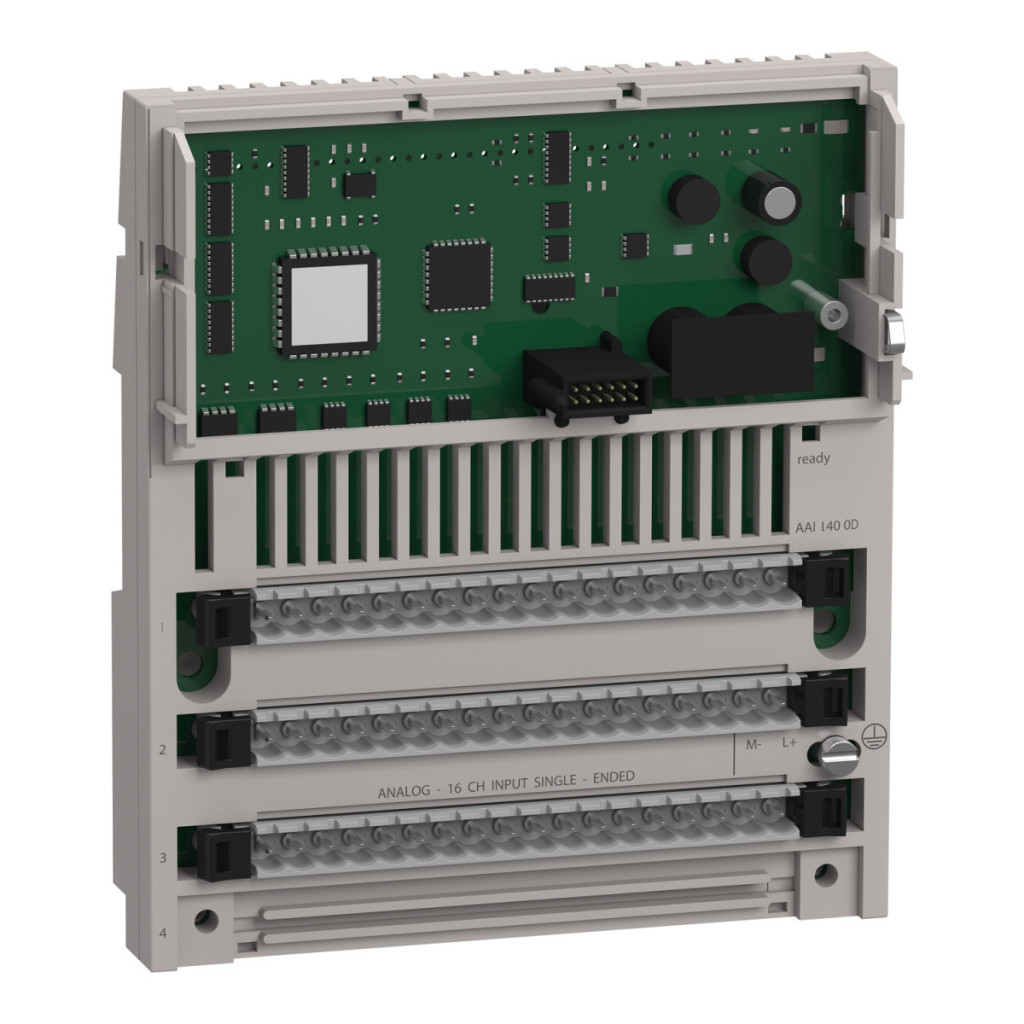

Schneider Electric Modicon Momentum 170AAI14000 este un modul avansat de intrări analogice distribuite, conceput pentru soluții profesionale de automatizare industrială. Această unitate de intrări analogice cu 16 canale reprezintă alegerea perfectă pentru realizarea sarcinilor complexe de măsurare și control, în care este necesară procesarea semnalelor analogice precise. Modulul 170AAI14000, ca parte a platformei de automatizare Modicon Momentum, oferă performanțe excelente în diverse medii industriale. Dispozitivul oferă 16 intrări analogice single-ended, capabile să recepționeze semnale în trei domenii de intrare diferite: semnale de curent de 4-20 mA cu o rezoluție de 12 biți și o impedanță de intrare mai mică de 0,25 Ohm, precum și semnale de tensiune de ±10 V și ±5 V cu o rezoluție de 12 biți + semn, cu o impedanță de intrare de peste 2200 kOhm. Această versatilitate permite conectarea directă a diverselor senzori și transmițătoare la sistem, astfel încât într-un singur modul poate fi integrată procesarea mai multor tipuri de semnale diferite. Filtrul de intrare integrat de tip trece-jos de 10 kHz reduce eficient zgomotul, asigurând fiabilitatea datelor de măsurare. Modicon Momentum 170AAI14000 asigură o precizie remarcabilă: la 25 °C, se poate atinge o precizie pe întreaga scală de ±0,15% pentru intrările de tensiune și de ±0,25% pentru intrările de curent. Chiar și la o temperatură de funcționare mai ridicată, de 60 °C, precizia se deteriorează doar minim: ±0,25% pentru intrările de tensiune și ±0,45% pentru intrările de curent. Modulul procesează semnalele cu un timp de actualizare de 25 ms, ceea ce îl face ideal pentru aplicații în care este important un timp de reacție rapid. Funcționarea sigură este asigurată de izolația de 1780 V CA între canale și masă, precum și de izolația de 500 V între sursa de alimentare și masă. Tensiunea în mod comun este permisă până la 250 V în intervalul 47-63 Hz CA între canale și masă. Cele 16 LED-uri de pe modul oferă un feedback vizual clar privind starea fiecărui canal, ceea ce facilitează diagnosticarea și depistarea erorilor. Conectarea electrică se realizează prin două borne detașabile, ceea ce facilitează instalarea și întreținerea. La proiectarea modulului 170AAI14000, fiabilitatea a fost un criteriu primordial. Dispozitivul este dotat cu protecție internă împotriva polarității inverse și cu un siguranță internă lentă de 2 A. Pentru alimentarea externă se recomandă utilizarea unei siguranțe rapide de 500 mA. Dimensiunile compacte (141,5 mm lățime, 125 mm înălțime, 47,5 mm adâncime) și posibilitatea de montare pe perete facilitează integrarea modulului în diverse dulapuri de comandă. Dispozitivul funcționează la o tensiune de alimentare de 24 V c.c., iar consumul maxim de curent este de 305 mA. Intervalul de temperatură de funcționare este cuprins între 0 și 60 °C, ceea ce permite utilizarea echipamentului în diverse medii industriale. Modulul respectă standardele industriale stricte și deține certificări UL, FM Clasa 1 Divizia 2 și CSA, precum și marcajul CE.
Modicon Momentum - 170AAI14000 date tehnice
Caracteristici principale
Gama de produse: Platforma de automatizare Modicon Momentum
Tip de produs: Placă de intrare analogică
Număr de intrări analogice: 16
Tip de intrare analogică: Unidirecțională (Single ended)
Intervale de intrare analogică:
- 4...20 mA 12 biți < 0,25 Ohm
- +/- 10 V 12 biți + semn > 2200 kOhm
- +/- 5 V 12 biți + semn > 2200 kOhm
Tipul filtrului: Filtru de intrare de trecere joasă de 10 kHz
Date suplimentare
Format de date: 16 biți complet cu semn
Precizie absolută:
- +/- 0,15% din scala completă la 25°C +/- 10 V
- +/- 0,15% din scala completă la 25°C +/- 5 V
- +/- 0,25% din scala completă la 25°C 4...20 mA
- +/- 0,25% din scala completă la 60°C +/- 10 V
- +/- 0,25% din scala completă la 60°C +/- 5 V
- +/- 0,45% din scala completă la 60°C 4...20 mA
Deriva de temperatură:
- 30 %oFS/°C +/- 10 V 60°C
- 30 %oFS/°C +/- 5 V 60°C
- 60 %oFS/°C 4...20 mA 60°C
Scala completă:
- 10 V +/- 10 V
- 16 mA 4...20 mA
- 5 V +/- 5 V
Timp de actualizare: 25 ms
Izolație între canale și masă: 1780 V CA timp de 1 minut
Izolație între sursa de alimentare și masă: 500 V timp de 1 minut
Tensiune admisibilă în mod comun:
- 100 V 47...63 Hz DC între canale și pământ
- 250 V 47...63 Hz între canalele CA și pământ
Cerințe privind alimentarea externă: +/- 30 V CC
Consum maxim de putere: 5,55 W
Protecție împotriva polarității inverse: Internă
Tip de protecție: Siguranță internă de 2 A cu acțiune lentă
Siguranță recomandată: 500 mA, cu acțiune rapidă
Marcaje: CE
Marcaj local: 16 LED-uri pentru starea canalelor
Conectare electrică: 2 conectori pentru borne detașabile
Consum de curent: 305 mA la 24 V CC
Caracteristici fizice
Adâncime: 47,5 mm
Înălțime: 125 mm
Lățime: 141,5 mm
Condiții de mediu
Certificări de produs: UL, FM Clasa 1 Divizia 2, CSA
Tratament de protecție: TC
Rezistență la descărcări electrostatică:
- 4 kV la contact conform IEC 801-2
- 8 kV prin aer conform IEC 801-2
Rezistență la câmpuri electromagnetice: 10 V/m 80...1000 MHz conform IEC 801-3
Temperatura mediului de funcționare: 0...60°C
Temperatura mediului de depozitare: -40...85°C
Umiditate relativă: 95% fără condens
Altitudine de funcționare: <= 5000 m
